RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

Connecteur RJ45 TAB-UP 100 Mbps prise réseau d'interface de filtrage DGKYD211B021FD2RA4D

Contactez

Connecteur RJ45 TAB-UP 100 Mbps prise réseau d'interface de filtrage DGKYD211B021FD2RA4D

Quantité de commande min :	1 pièce	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau dans le carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100K pièces/jour

Lieu d'origine:	DongGuan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.

Détail Infomation
Type de composant:	Prise de PCB	Magnétique:	Oui
Catégorie de performance:	5,5e	Nom du produit:	Jack magnétique, Jack modulaire 8/8, RJ45
Style de montage PCB:	TREMPER	Bouclier:	placage en nickel en cuivre en phosphore
Matériau de logement en plastique:	PBT noir	Nombre de broches:	8
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Placage d'or sur les broches de contact:	6U
Méthode d'encapsulation:	Package unique en ligne
Mettre en évidence:	connecteur RJ45 pour l'interface de filtration , connecteur TAB-UP RJ45 , Connecteur RJ45 de 100 Mbps

Description de produit

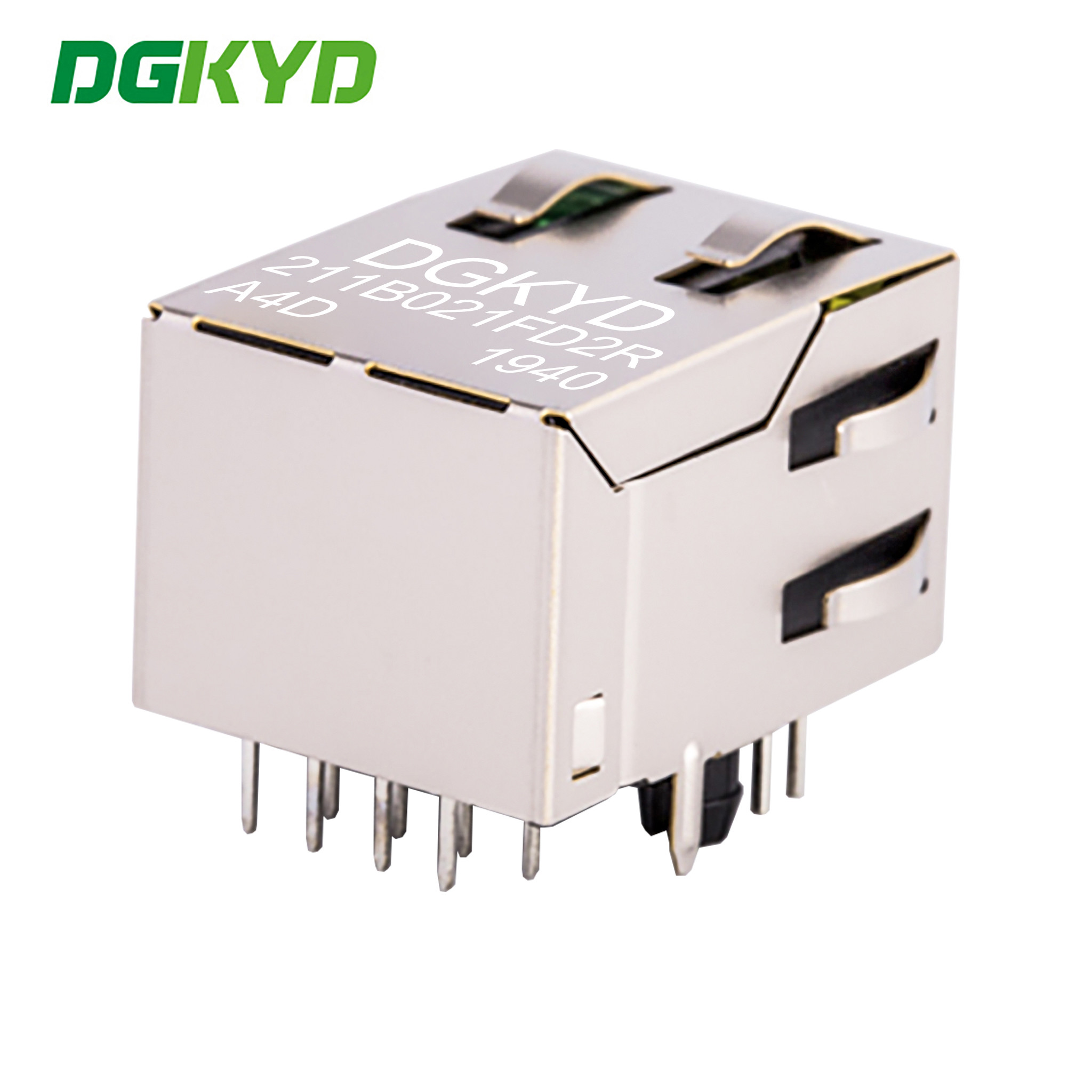

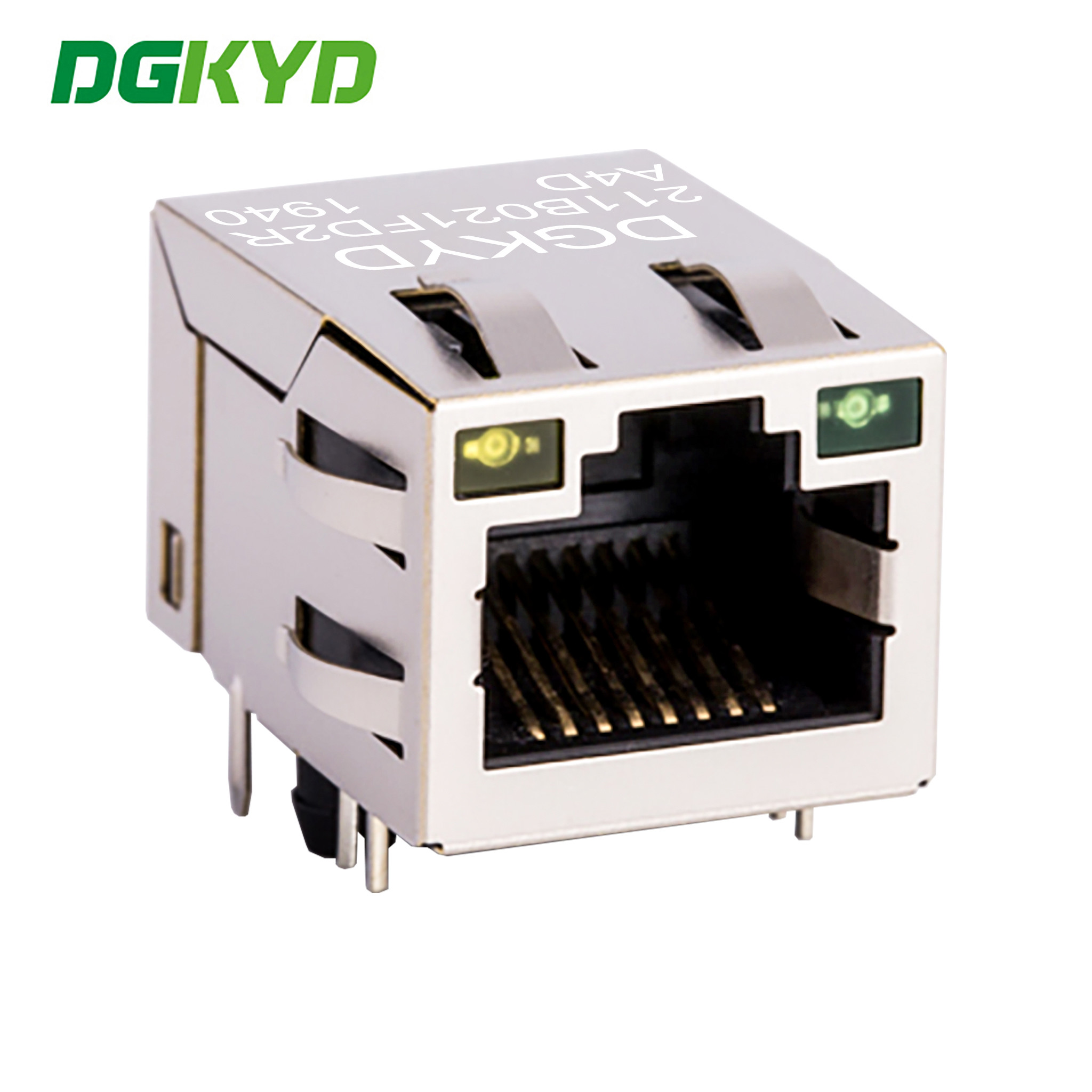

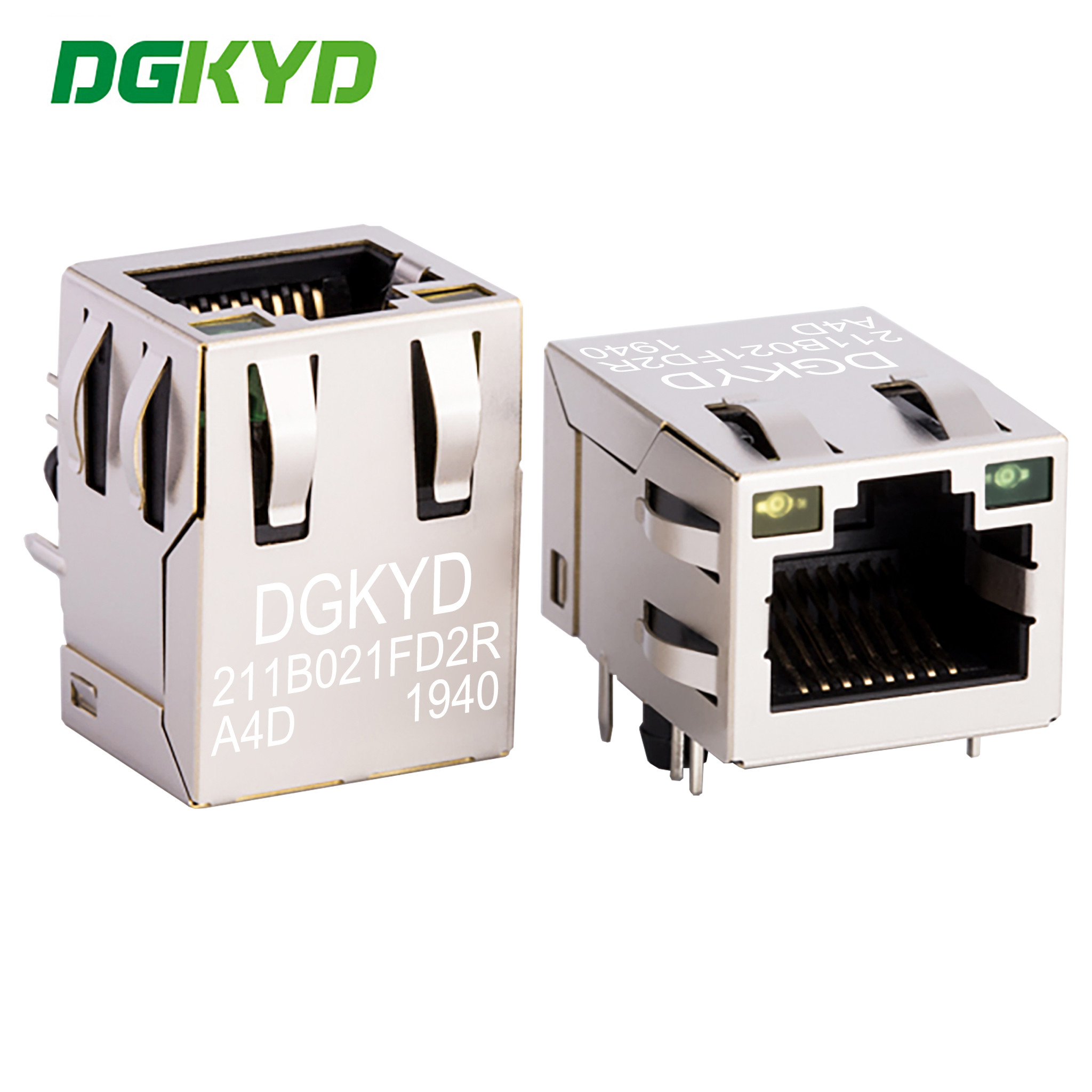

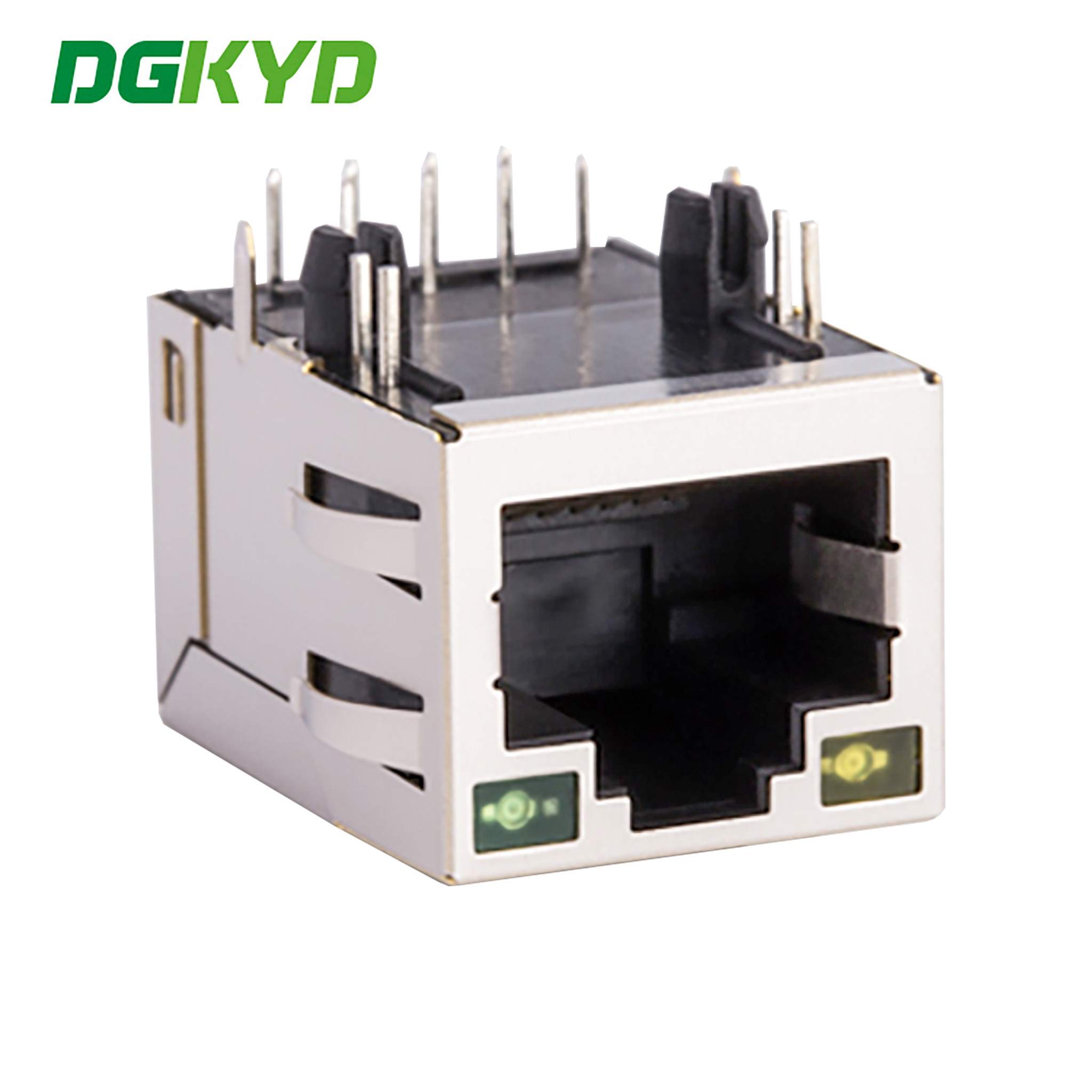

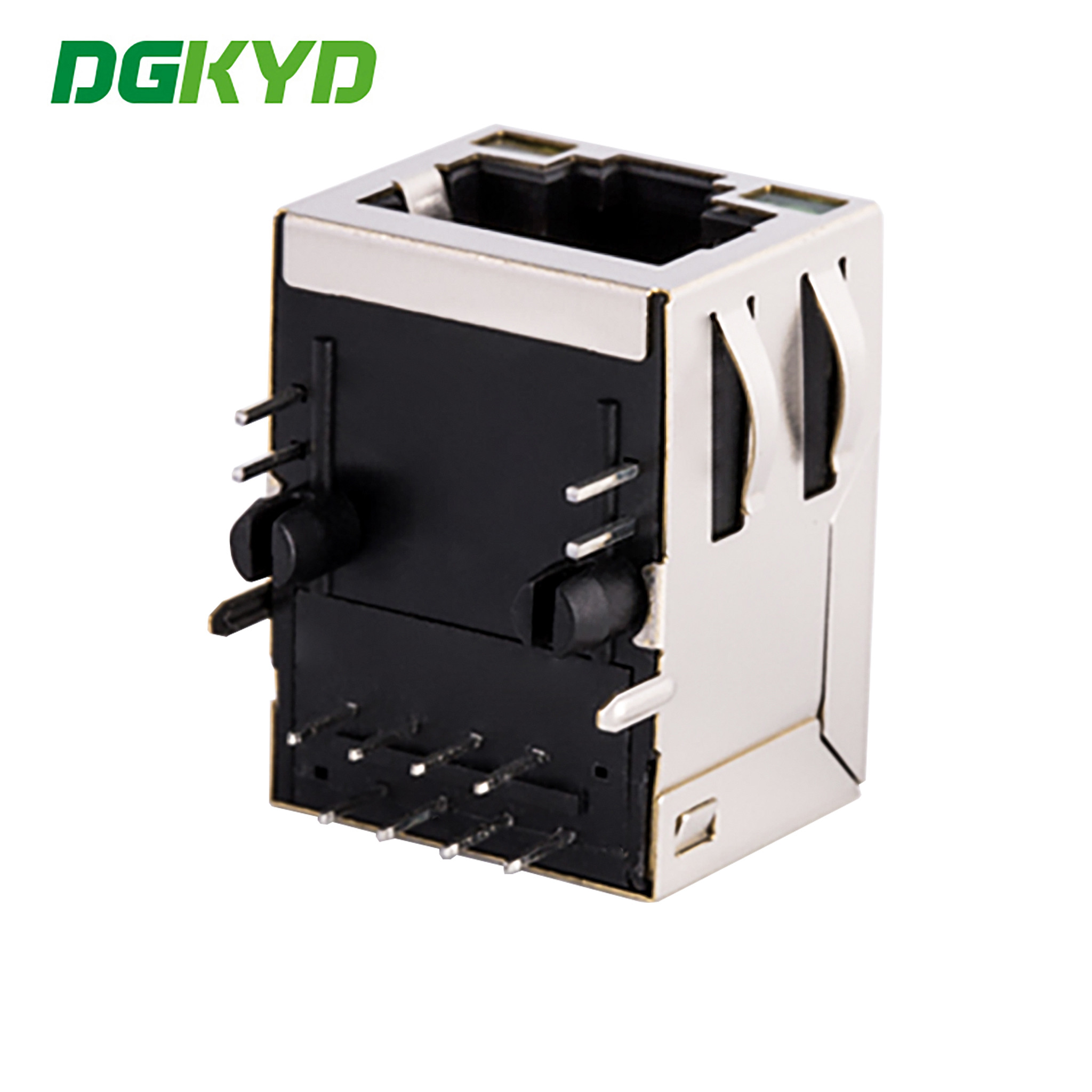

Connecteur RJ45 TAB-UP 100Mbps interface de filtrage prise réseau DGKYD211B021FD2RA4D

Document de spécifications produit

DGKYD211B021FD2RA4D.pdf

Numéro de pièce	DGKYD211B021FD2RA4D	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Jack modulaire
Style de loquet	Standard	Loquet	TAB-UP
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Vert/Jaune	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Circuit imprimé
Configuration du port	1X1 Ports	Nombre de positions	8
Configuration du Jack	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage PCB	Entrée latérale (angle droit)
Placage de la zone de contact d'accouplement	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de queue de soudure	Étain-Plomb sur nickel	Style de montage PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/sans verrouillage de carte
Matériau du boîtier	PBT Polyester	Couleur du boîtier	Noir
Matériau du boîtier Température	Standard	Indice d'inflammabilité UL	UL 94V-0

MATÉRIAU :

BOÎTIER : PBT,UL94V-0,NOIR.

SUPPORT DE TERMINAUX : PBT,UL94V-0,NOIR.

BLINDAGE : C2680,T=0.20MM,PLACAGE NICKEL SUR TOUTE LA SURFACE.

BORNE : BRONZE PHOSPHOREUX C5210,T=0.35MM,

PLACAGE OR 6U" SUR LA ZONE DE CONTACT.

MÉCANIQUE :

DURABILITÉ : 750 CYCLES MIN.

FORCE D'ACCOUPLEMENT : 23N MAX.

TEMPÉRATURE DE FONCTIONNEMENT : -40°C~+85°C.

TEMPÉRATURE DE STOCKAGE : -40°C~+85°C.

TOUTES LES DIMENSIONS CRITIQUES AVEC "*"

Électrique :

1.Rapport de transformation : 2~3 : J1~J2=1CT : 1CT (±2 %).

4~7 : J3~J6=1CT : 1CT (±2 %).

5~6 : J4~J5=1CT : 1CT (±2 %).

8~9 : J7~J8=1CT : 1CT (±2 %).

2.OCL : 350uH Min. à 100KHz 100mV 8mA CC.

3.Perte d'insertion : -1.0 dB Max 1~100MHz.

4.Perte de retour : -18dB Min 1~30MHz ;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Diaphonie : -40dB Min 1~30MHz ;

-35dB Min 30~60MHz ;

-30dB Min 60~100MHz ;

6.CMR : -30dB Min 1~100MHz ;

7.Hi-Pot : 2250V CC 6S 1mA PRI VERS SEC

Power over Ethernet ou PoE décrit l'un des plusieurs systèmes standard ou ad hoc qui transmettent de l'énergie électrique avec des données sur câblage Ethernet à paires torsadées. Cela permet à un seul câble de fournir à la fois une connexion de données et une alimentation électrique à des appareils tels que les points d'accès sans fil, les caméras IP et les téléphones VoIP.

Il existe plusieurs techniques courantes pour transmettre l'énergie sur le câblage Ethernet. Deux d'entre elles ont été standardisées par l' IEEE 802.3 depuis 2003. Ces normes sont connues sous le nom d' Alternative A et L' Alternative B sépare les conducteurs de données et d'alimentation, ce qui facilite le dépannage. Elle utilise également pleinement les quatre paires torsadées d'un câble Cat 5 typique. La tension positive circule le long des broches 4 et 5, et la tension négative le long des broches 7 et 8.. Pour 10BASE-T et 100BASE-TX, seules deux des quatre paires de signaux dans un câble Cat 5 typique sont utilisées. L' Alternative B sépare les conducteurs de données et d'alimentation, ce qui facilite le dépannage. Elle utilise également pleinement les quatre paires torsadées d'un câble Cat 5 typique. La tension positive circule le long des broches 4 et 5, et la tension négative le long des broches 7 et 8.
