Jack modulaire RJ45 avec plaque dorée 6u à port unique et LED pour les applications de PCB

Quantité de commande min :	1 pièce	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD211B002FB2A4D
Documents:	DGKYD211B002FB2A4D.pdf

Détail Infomation
Nombre de contacts chargés:	8	Nom du produit:	prise femelle rj45
Port:	Port unique	Nombre de positions:	8
Terminal de la carte PCB RJ45:	Bronze de phosphore, Queue-étain au-dessus de Nickl	Coquille RJ45 en métal:	Alliage de cuivre, étain et nickelé
Performance:	cat5	Placage:	Glod Plating 6U / 15U / 30U / 50U
Application:	PCB	Couleur des LED:	Vert/jaune
Matériau du boîtier:	NOIR DE PBT	Température de fonctionnement:	-40°C~+85°C
Température de stockage:	-40°C~+85°C

Description de produit

RJ45 Interface réseau Ethernet rapide Porte industrielle prise modulaire DGKYD211B002FB2A4D

Vue d'ensemble du produit

RJ45 Interface réseau Ethernet rapide Porte industrielle prise modulaire DGKYD211B002FB2A4D

Numéro de la partie:Le nombre d'équipements à transporter est déterminé par le système de mesure.

Documentation du produit: Le présent règlement est obligatoire dans tous ses éléments et s'applique dans tous ses éléments.

Paramètres techniques

Numéro de la partie	Le nombre d'équipements à transporter est déterminé par le système de mesure.	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-module	Style du connecteur	Je suis Jack.
Type de prise	RJ45	Type de connecteur	Jack modulaire
Le style des verrous	La norme	Fermeture	TAB-UP
Filtreur	Avec filtre	Option LED	Avec LED.
Couleur LED	Verte ou jaune?	Arrêt du panneau	Avec arrêt de panneau
Éclipsé	d'une épaisseur n'excédant pas 10 mm	S'applique à	Circuits imprimés
Configuration du port	Port unique	Nombre de postes	8
Configuration de la prise	1X1	Les terminaux par port	8
Matériau du bouclier	Alliages de cuivre pré-plaqués au nickel	Orientation du montage du PCB	Entrée latérale (angle droit)
Plaquage de la zone d'accouplement par contact	D'or 6 u	Matériau de base de contact	Phosphore Bronze
Matériau de plaquage de contact de la queue de soudure	Étain-plomb sur nickel	Mode de montage des PCB	À travers le trou
Méthode de résiliation à la carte PC	Par le biais de l'ajustement par pressage	Blocage du plateau	Avec/sans verrouillage à bord
Matériel de logement	Polyester à base de PBT	Couleur du boîtier	Noir
Température du matériau d'habitation	La norme	Classification UL de la flammabilité	Le produit doit être soumis à un contrôle de qualité.

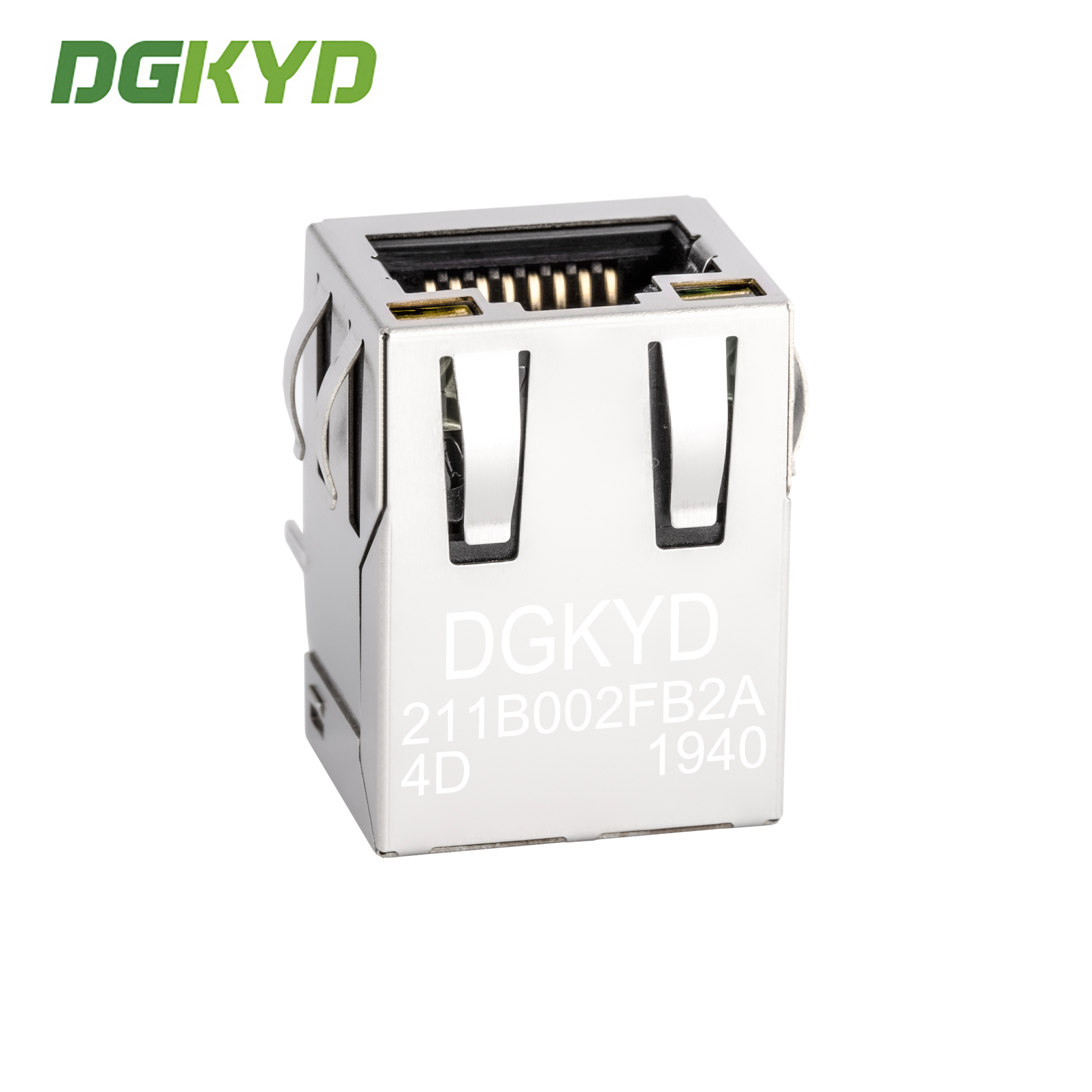

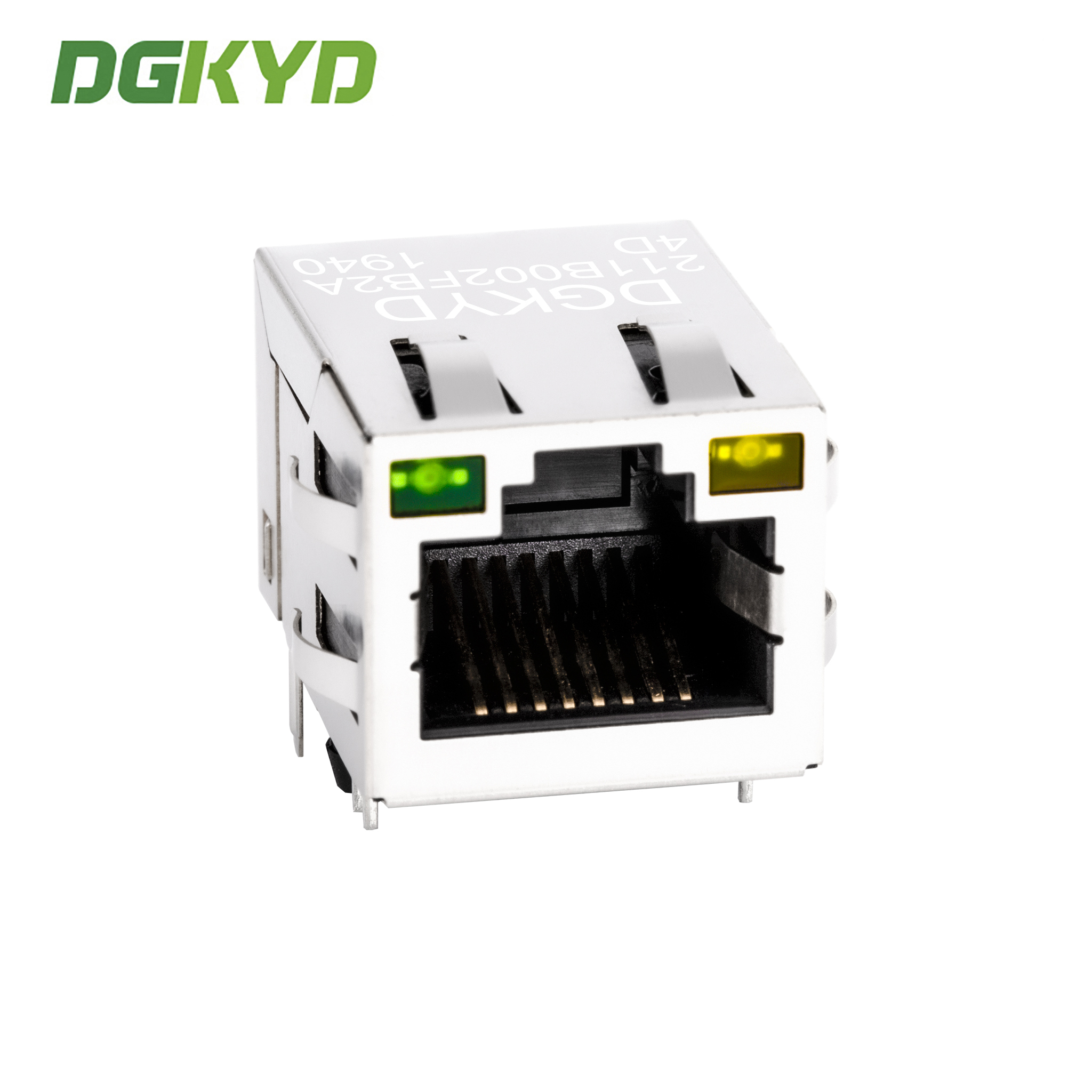

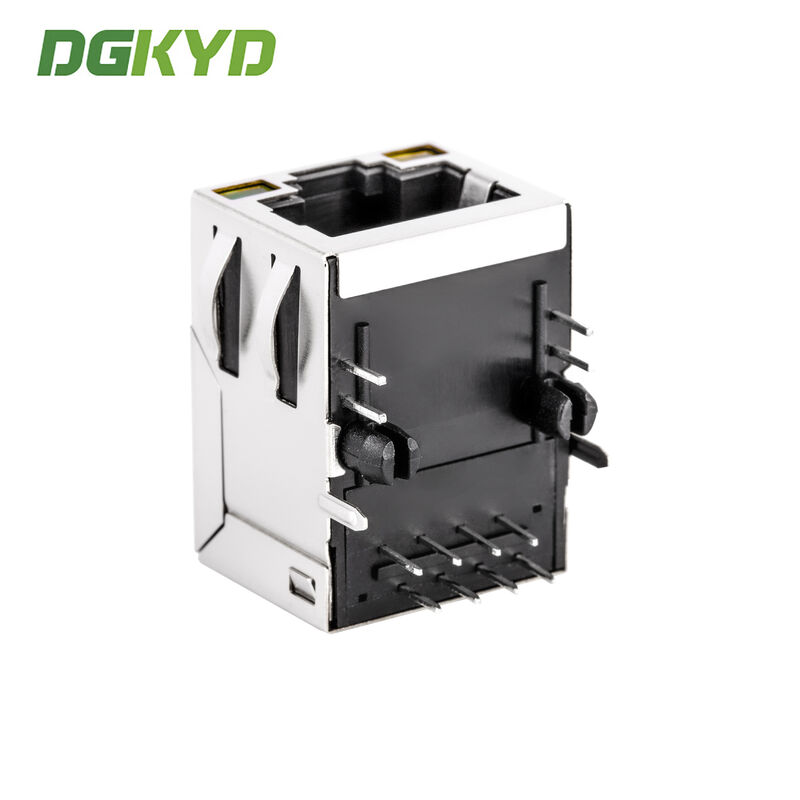

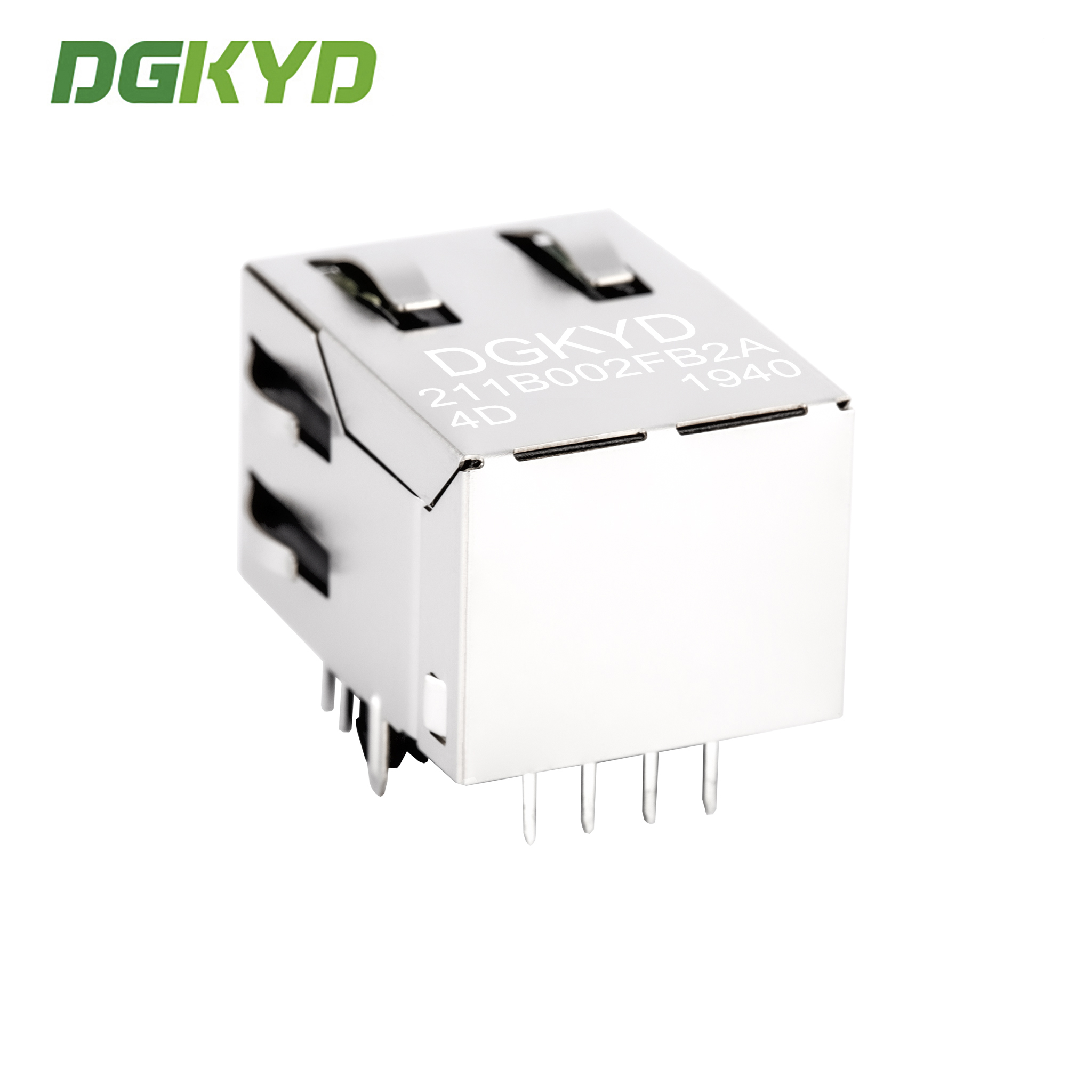

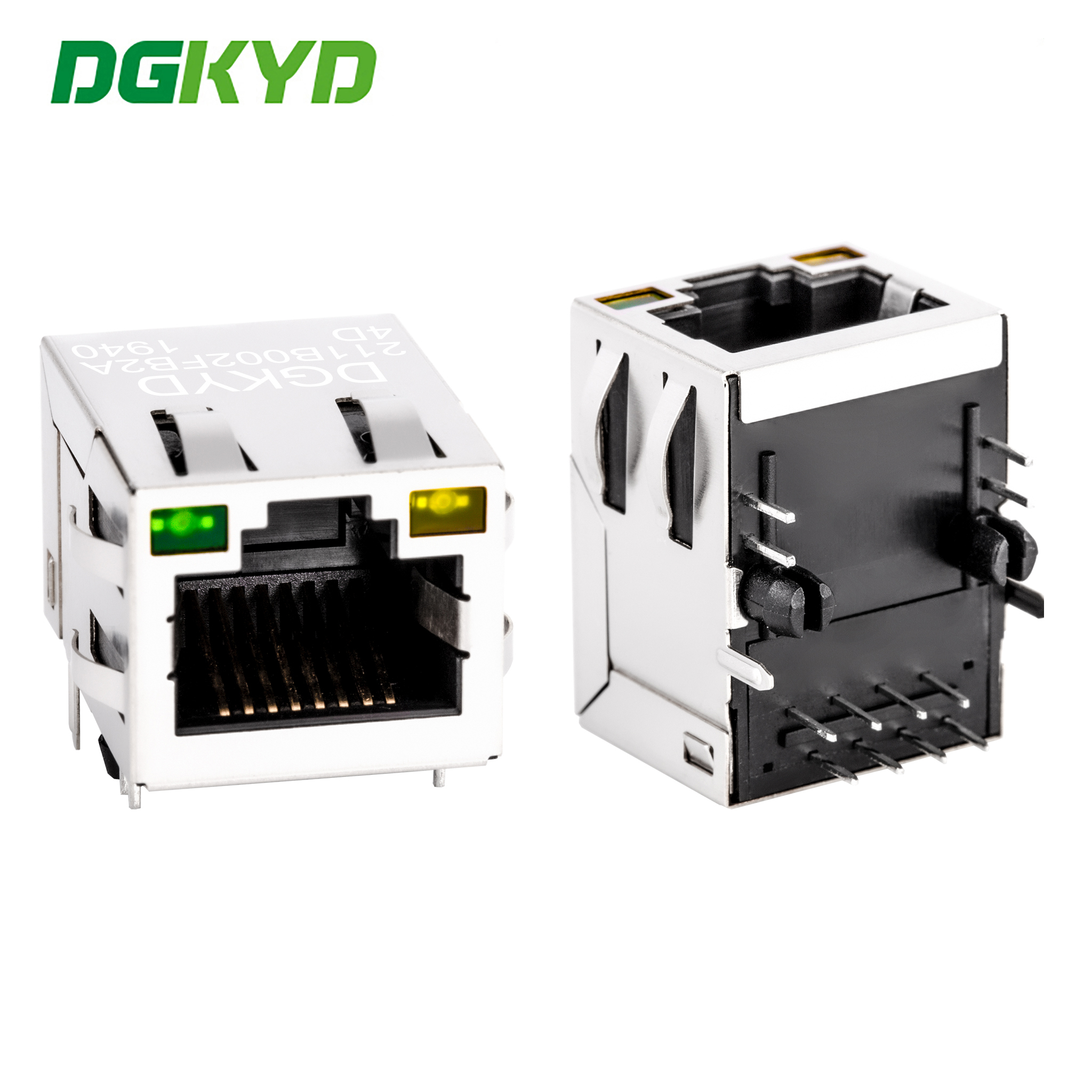

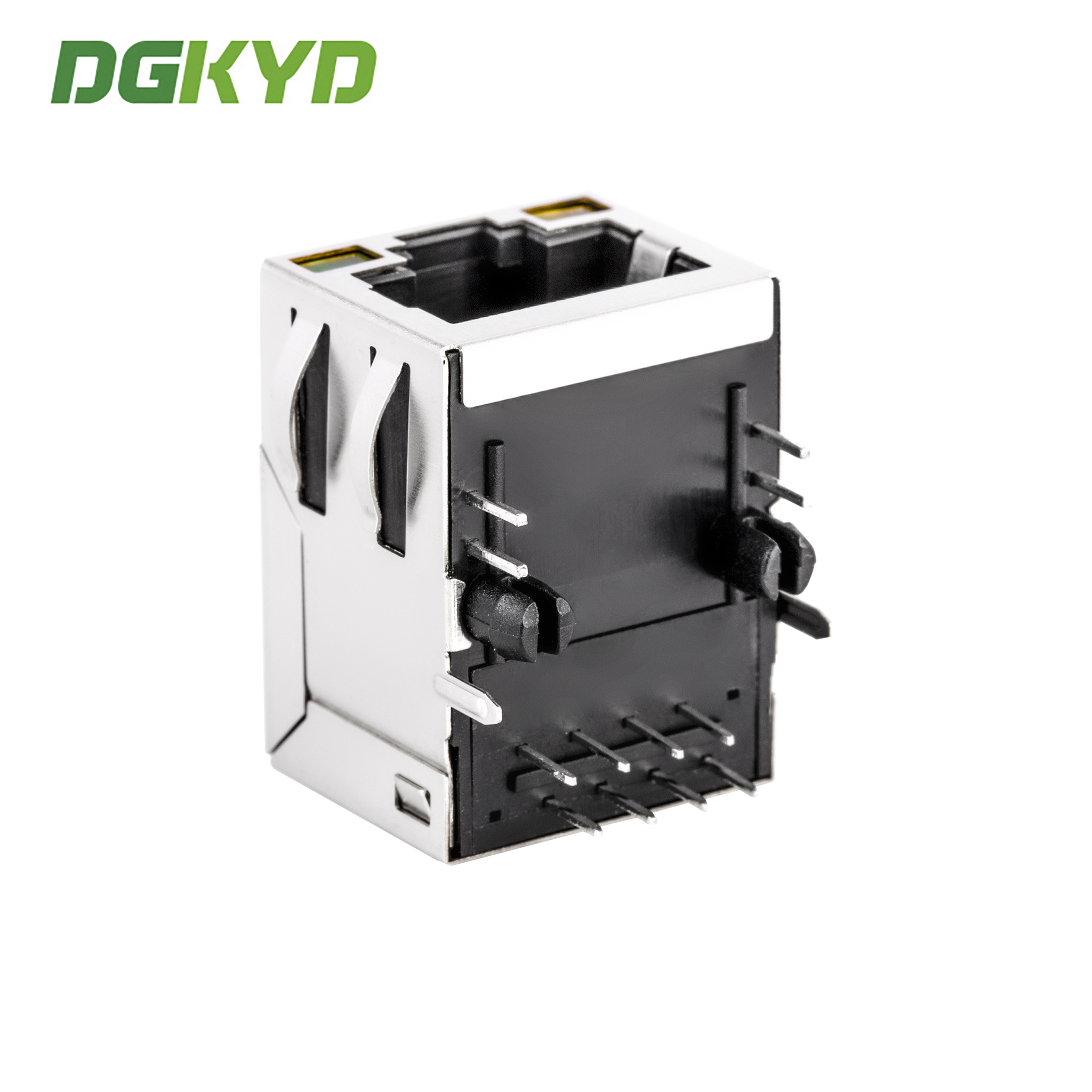

Images du produit

Spécifications techniques

Type d'interface: connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type: RJ45 avec magnétique intégré
Fréquence de fonctionnement: haute fréquence avec caractéristiques de filtrage et d'anti-interférence
Température de fonctionnement: -40°C à 85°C
Température de stockage: -40°C à 85°C
Soudage sans plomb: hauteur de soudage en ondes jusqu'à 265°C

Capacité de fabrication

RJ45 série complète d'accessoires de circuits intégrés, fourni directement par le fabricant

Mode opérationnel:Produit de fabrication
Délai de livraison:Environ deux semaines pour les commandes standard
Options de personnalisation:
- Lumière d'indicateur LED (LED vert, jaune, rouge, orange, bleu, bicolore)
- Bouclier avec ou sans doigts EMI
- Ratio de bobine du noyau magnétique
- Options de diversification des circuits magnétiques
- Plaquage par contact avec de l'or (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau de boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits répondent aux normes de l'industrie en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale.

Questions fréquemment posées

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q: Quel est votre délai de livraison?

R: Pour les produits en stock, la livraison dans les 5-7 jours ouvrables après le paiement. Pour les produits personnalisés et en rupture de stock, le délai de livraison est confirmé en fonction de la quantité de commande.

Q: Pouvez-vous fournir des échantillons?

R: Oui. Nous fournissons généralement 2-3 échantillons de produits standard gratuits à des fins de test.

Q: Puis-je y mettre mon propre logo?

R: Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes pleinement capables de personnaliser les produits selon vos spécifications.
