RJ45 Single Ports Gigabit RJ45 Network Interface With LED Light And PIN Pin Flush 4.06 DGKYD111Q068AB2A1D

Interface réseau RJ45 à ports uniques Gigabit avec lumière LED et éclairage PIN 4.06 DGKYD111Q068AB2A1D

Contactez

Interface réseau RJ45 à ports uniques Gigabit avec lumière LED et éclairage PIN 4.06 DGKYD111Q068AB2A1D

Quantité de commande min :	1 pièce	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau dans le carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100K pièces/jour

Lieu d'origine:	DongGuan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	Le nombre d'heures de travail est calculé en fonction du nombre d'heures de travail.

Détail Infomation
Type de composant:	Prise de PCB	Magnétique:	Oui
Catégorie de performance:	5,5e	Nom du produit:	Jack magnétique, Jack modulaire 8/8, RJ45
Style de montage PCB:	TREMPER	Bouclier:	placage en nickel en cuivre en phosphore
Matériau de logement en plastique:	PBT noir	Nombre de broches:	10
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Placage d'or sur les broches de contact:	6U
Méthode d'encapsulation:	Package unique en ligne
Mettre en évidence:	Interface réseau RJ45 à détection de broches , Interface réseau à ports simples RJ45 , Interface réseau RJ45 de la lumière LED

Description de produit

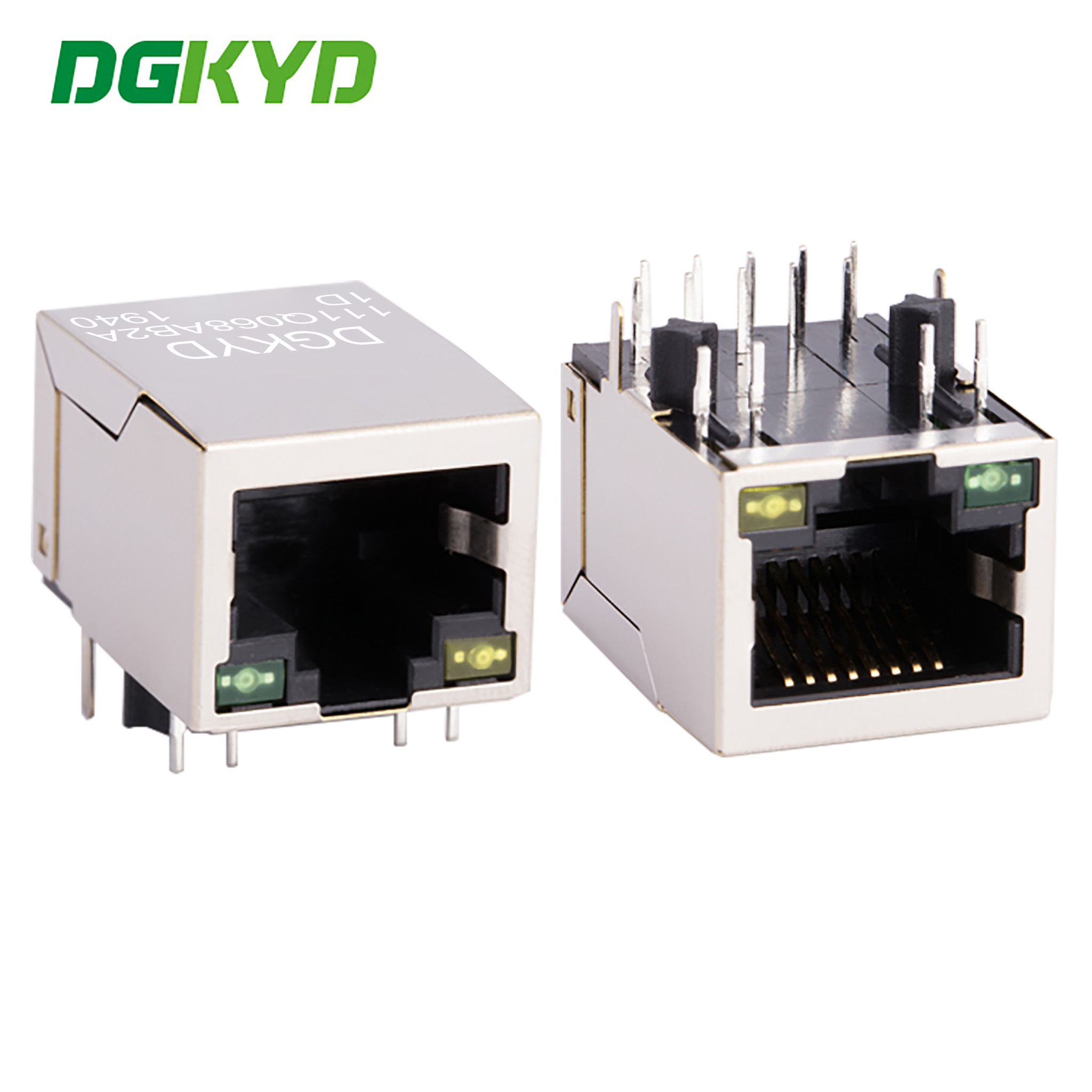

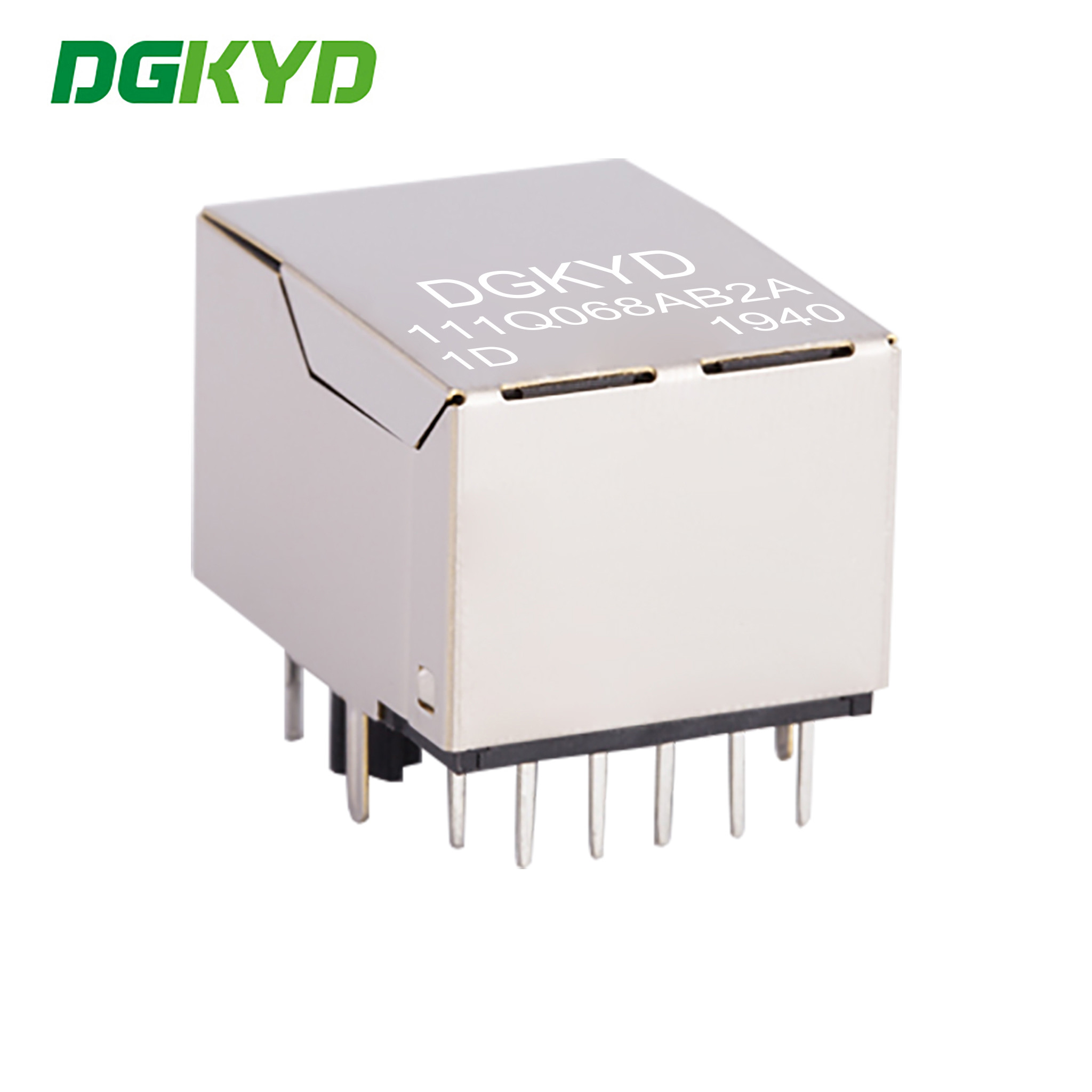

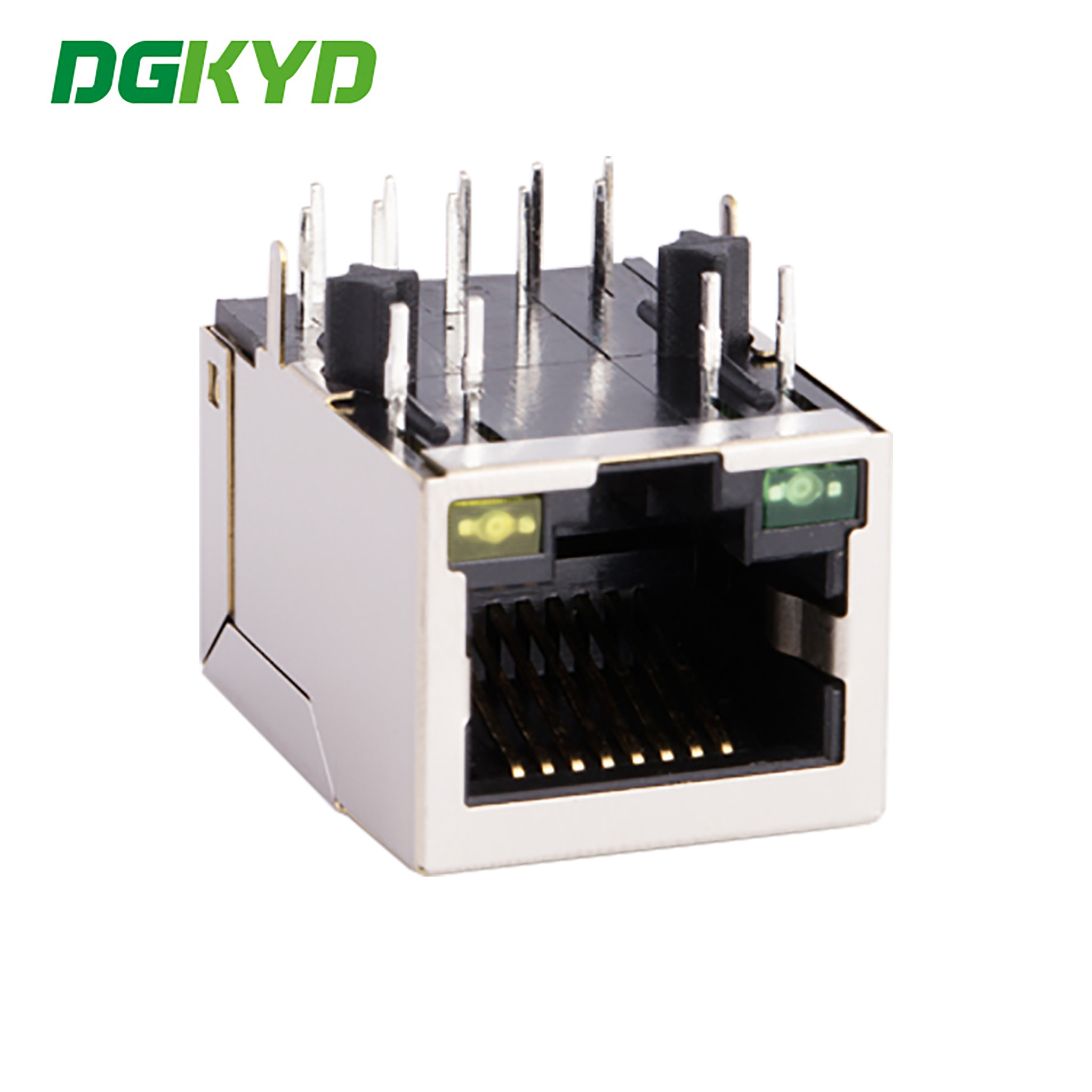

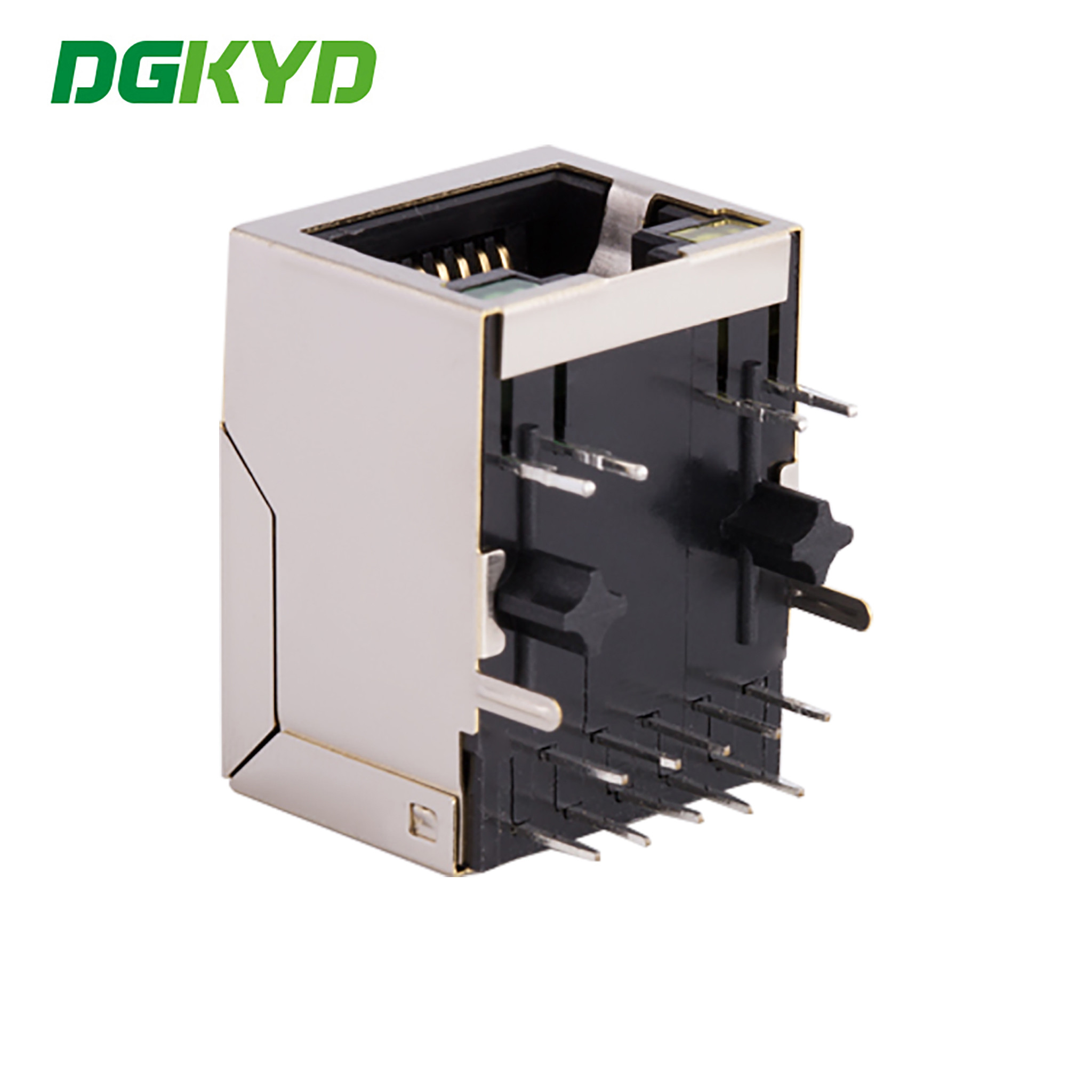

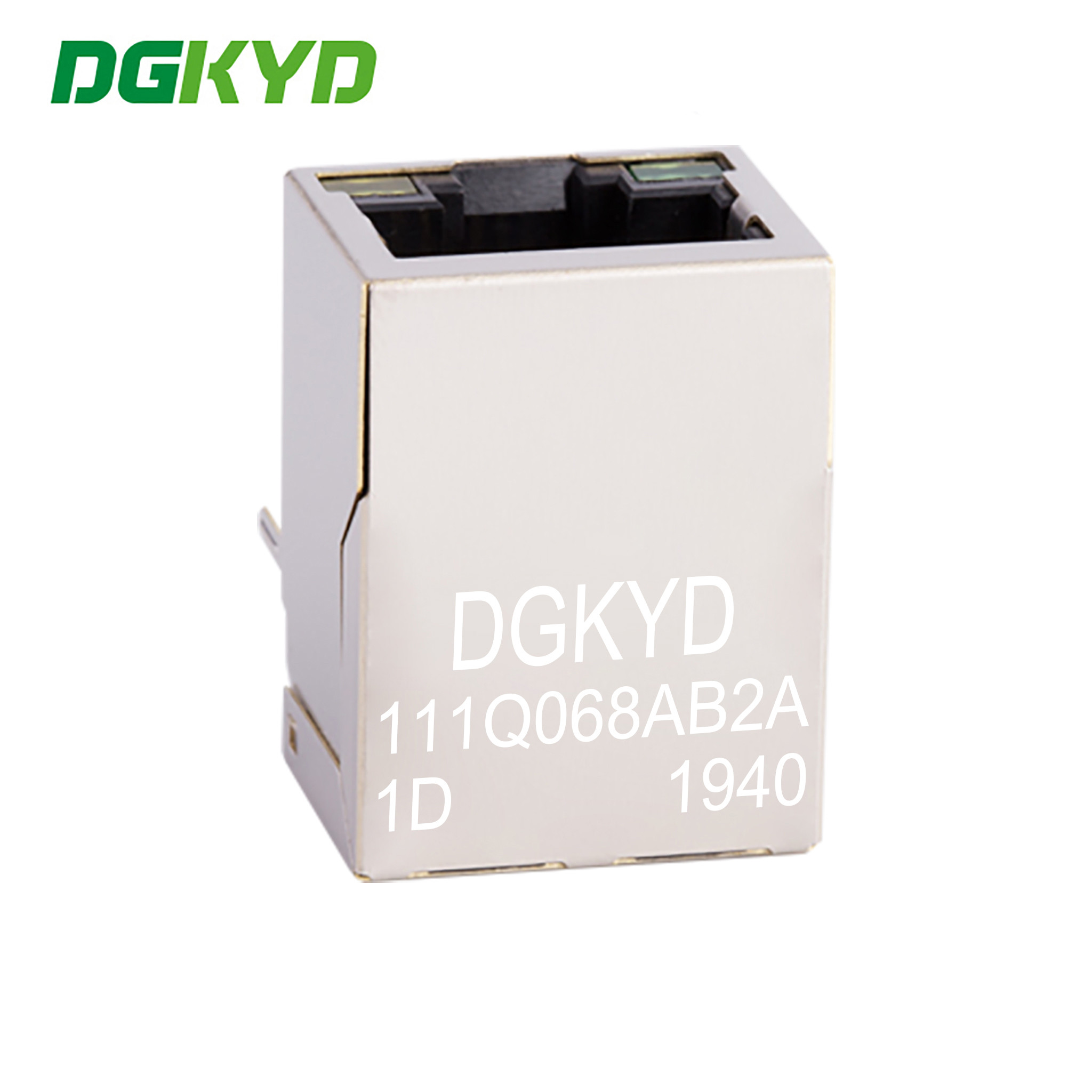

Port réseau Gigabit RJ45 simple avec lumière LED et broche PIN affleurante 4.06 DGKYD111Q068AB2A1D

Document de spécifications produit

DGKYD111Q068AB2A1D.pdf

Numéro de pièce	DGKYD111Q068AB2A1D	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Jack modulaire
Style de loquet	Standard	Loquet	TAB-VERS LE BAS
Filtre	Avec filtre	Option LED	Avec LED
Couleur de la LED	Vert/Jaune	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Carte de circuit imprimé
Configuration du port	Ports 1X1	Nombre de positions	10
Configuration du Jack	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage sur PCB	Entrée latérale (angle droit)
Placage de la zone de couplage des contacts	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de queue de soudure	Étain-Plomb sur nickel	Style de montage sur PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/sans verrouillage de carte
Matériau du boîtier	PBT Polyester	Couleur du boîtier	Noir
Matériau du boîtier Température	Standard	Indice d'inflammabilité UL	UL 94V-0

MATÉRIAU :

BOÎTIER : PBT, UL94V-0, NOIR.

SUPPORT DES BORNES : PBT, UL94V-0, NOIR.

BLINDAGE : C2680, T=0.20MM, PLACAGE NICKEL SUR TOUTE LA SURFACE.

BORNE : BRONZE PHOSPHOREUX C5210, T=0.35MM,

PLACAGE OR 6U" SUR LA ZONE DE CONTACT.

MÉCANIQUE :

DURABILITÉ : 750 CYCLES MIN.

FORCE D'ACCOUPLEMENT : 23N MAX.

TEMPÉRATURE DE FONCTIONNEMENT : -40°C~+85°C.

TEMPÉRATURE DE STOCKAGE : -40°C~+85°C.

TOUTES LES DIMENSIONS CRITIQUES AVEC "*"

Électrique :

1. Rapport de transformation : 2~3 : J1~J2 = 1CT : 1CT (±2 %).

4~7 : J3~J6 = 1CT : 1CT (±2 %).

5~6 : J4~J5 = 1CT : 1CT (±2 %).

8~9 : J7~J8 = 1CT : 1CT (±2 %).

2. OCL : 350uH Min. à 100KHz 100mV 8mA CC.

3. Perte d'insertion : -1.0 dB Max 1~100MHz.

4. Perte de retour : -18dB Min 1~30MHz ;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5. Diaphonie : -40dB Min 1~30MHz ;

-35dB Min 30~60MHz ;

-30dB Min 60~100MHz ;

6. CMR : -30dB Min 1~100MHz ;

7. Hi-Pot : 2250V CC 6S 1mA PRI VERS SEC

Power over Ethernet ou PoE décrit l'un des plusieurs systèmes standard ou ad hoc qui transmettent de l'énergie électrique avec des données sur les câbles Ethernet à paires torsadées. Cela permet à un seul câble de fournir à la fois une connexion de données et une alimentation électrique à des appareils tels que les points d'accès sans fil, les caméras IP et les téléphones VoIP.

Il existe plusieurs techniques courantes pour transmettre de l'énergie sur les câbles Ethernet. Deux d'entre elles ont été standardisées par l' IEEE 802.3 depuis 2003. Ces normes sont connues sous le nom d' Alternative A et L'Alternative B . Pour 10BASE-T et 100BASE-TX, seules deux des quatre paires de signaux dans un câble Cat 5 typique sont utilisées. L'Alternative B sépare les conducteurs de données et d'alimentation, ce qui facilite le dépannage. Elle utilise également pleinement les quatre paires torsadées d'un câble Cat 5 typique. La tension positive circule le long des broches 4 et 5, et la tension négative le long des broches 7 et 8.
