Description de produit

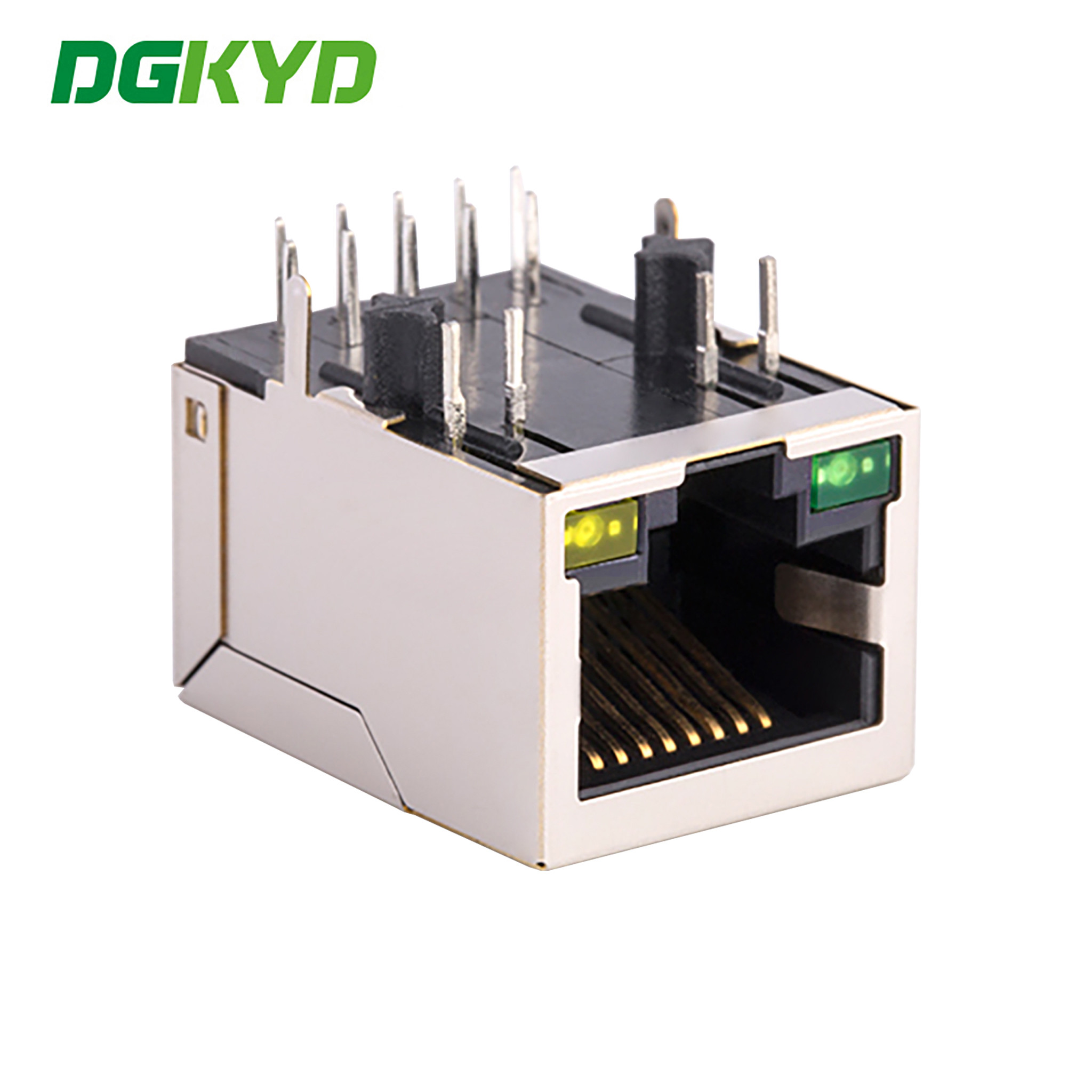

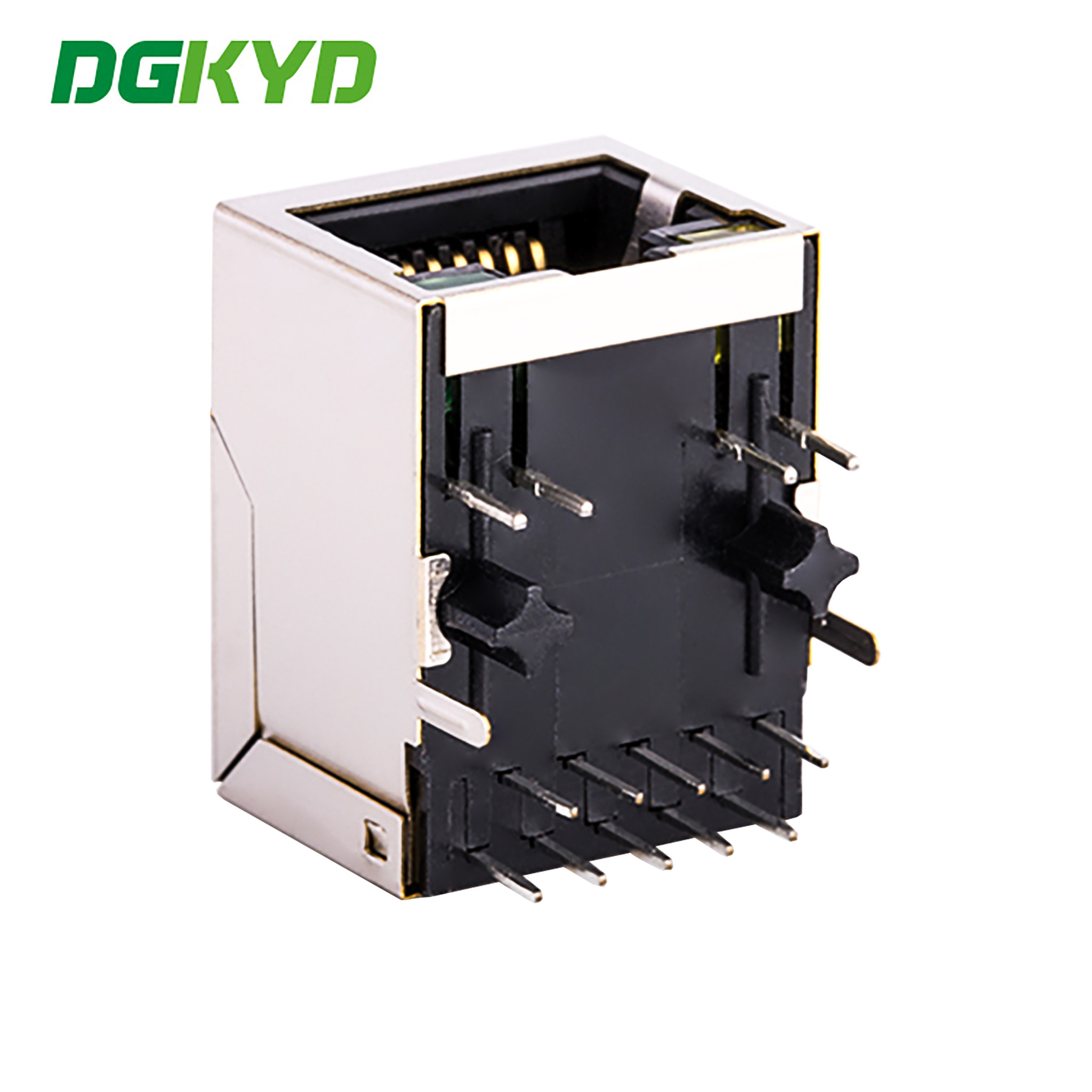

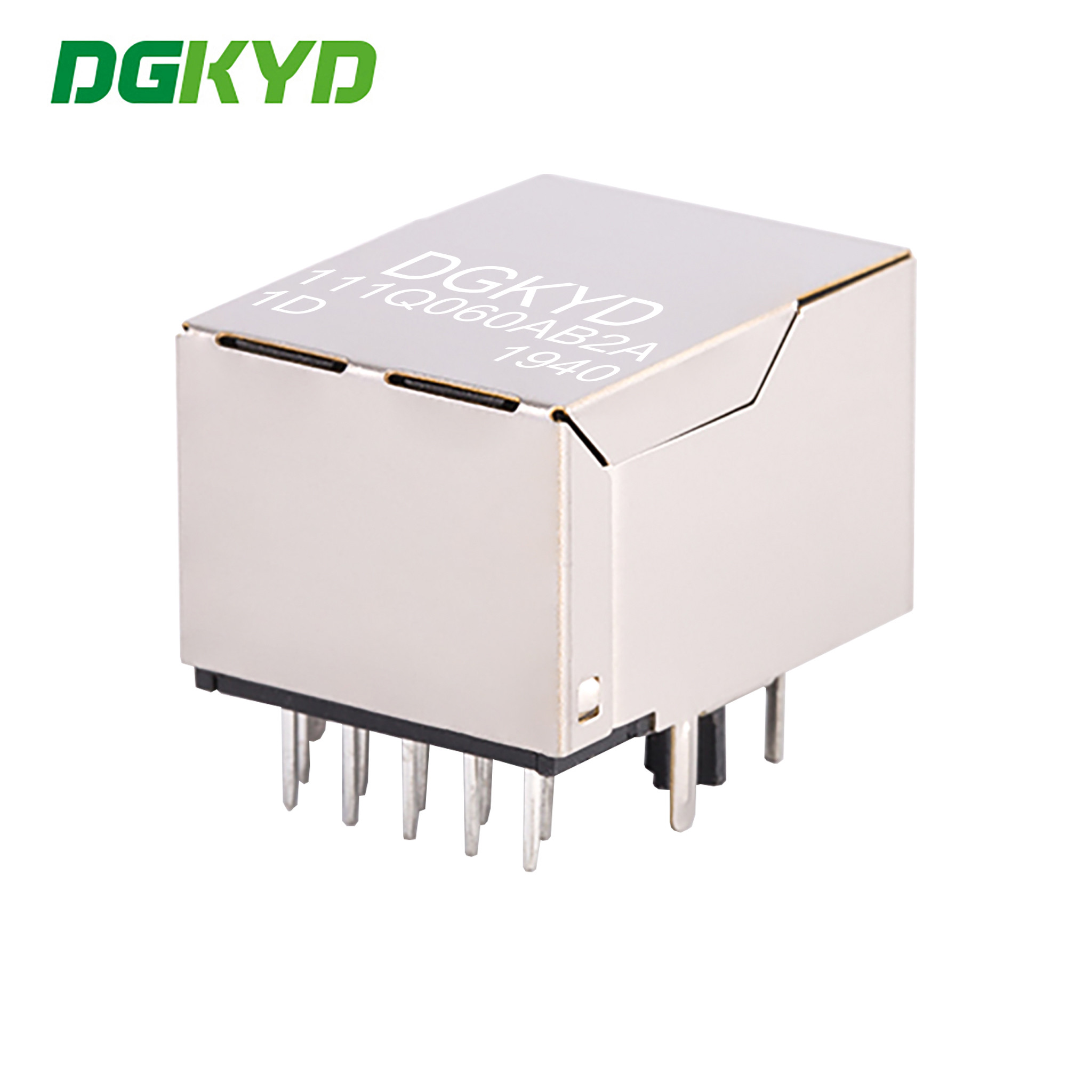

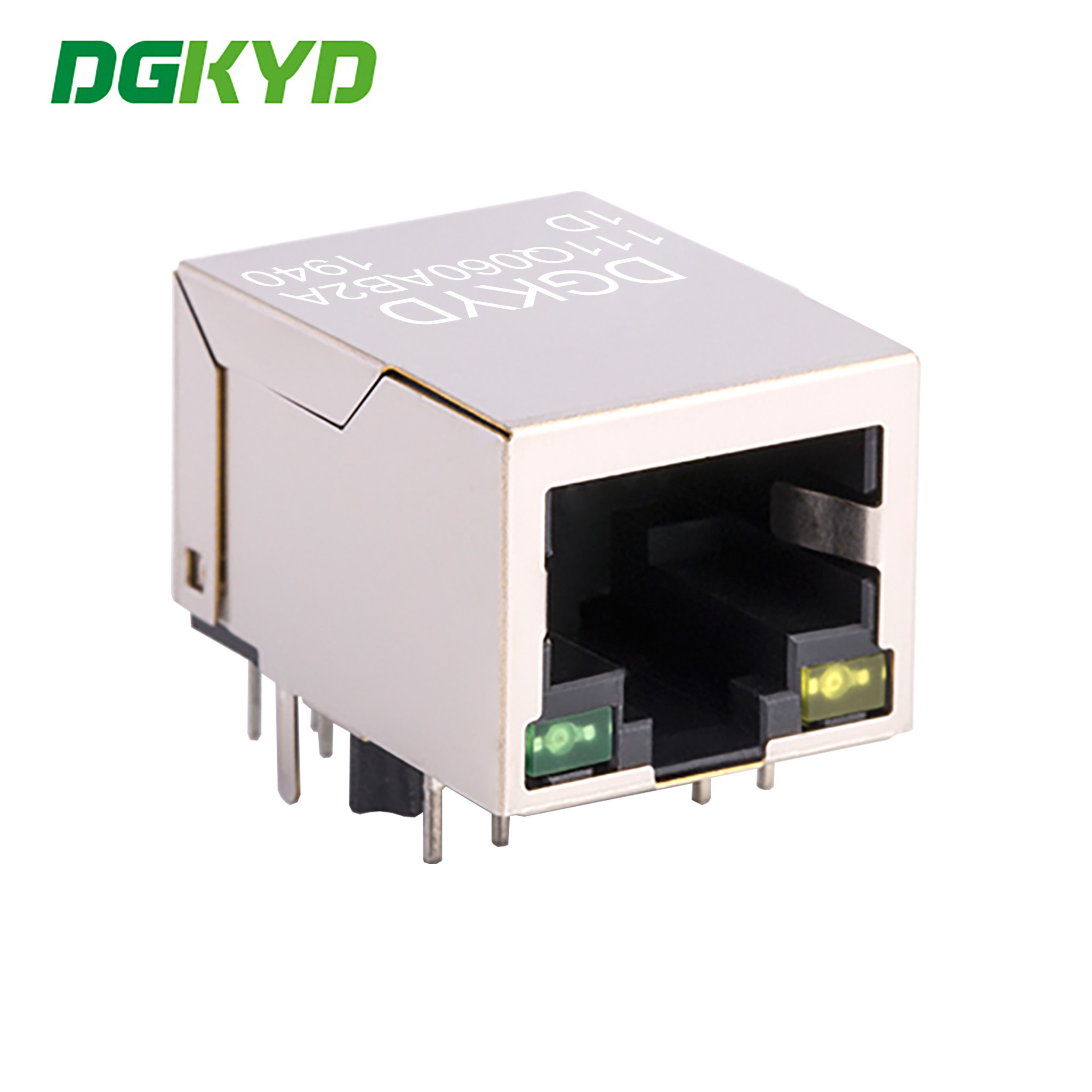

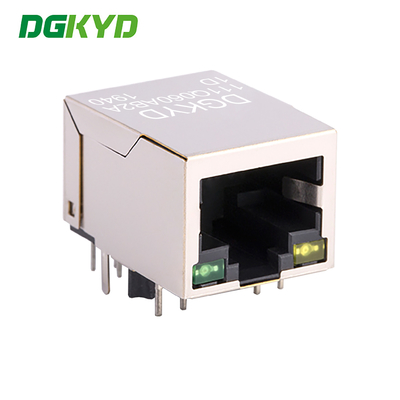

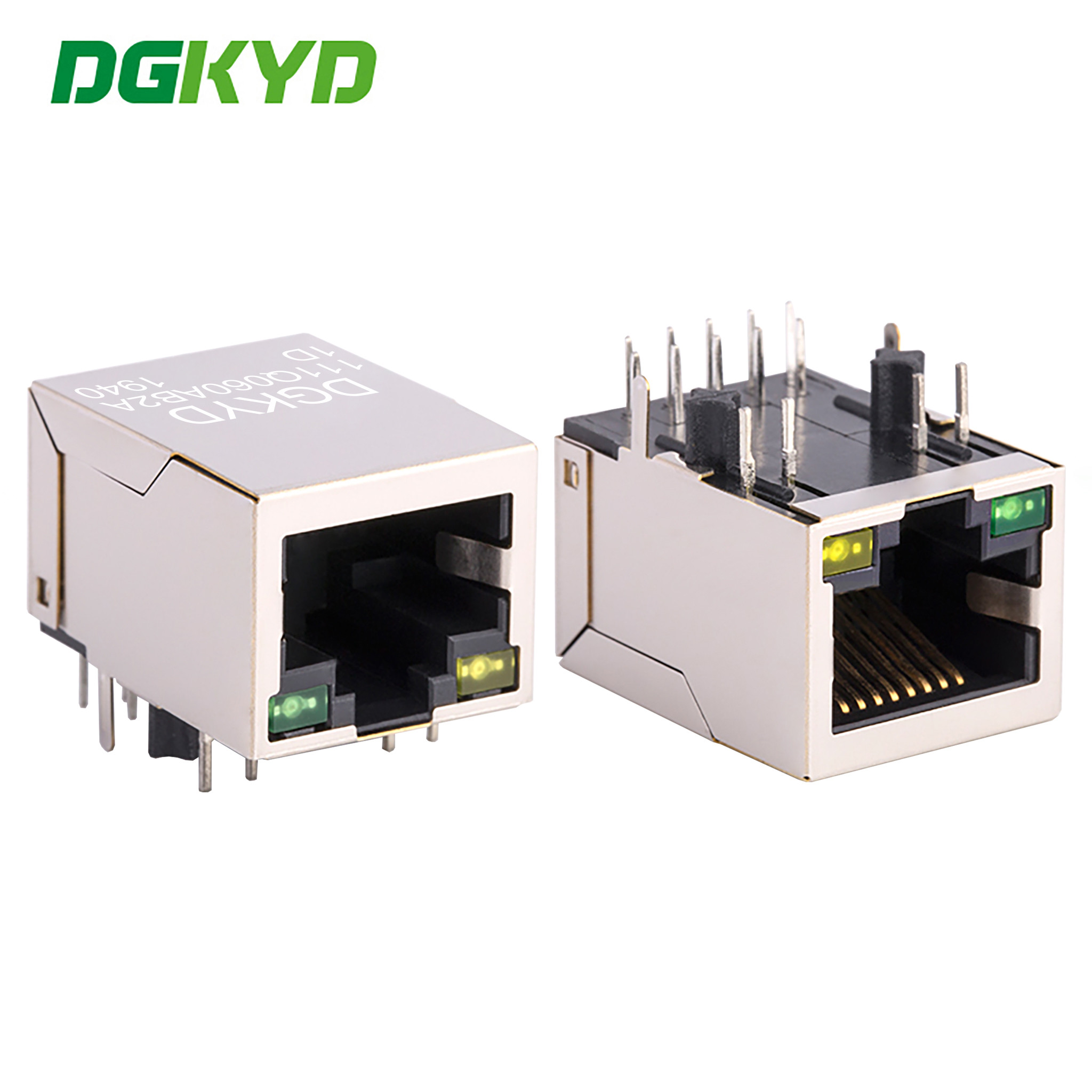

10/100/1000M Base-T/TX Interface réseau RJ45 avec lumières LED, prise modulaire pour le port réseau DGKYD111Q060AB2A1D
Document de spécification du produit
Les données sont fournies par les autorités compétentes.
| Numéro de la partie |
Le nombre d'heures de travail est calculé en fonction de la fréquence de travail de l'équipage. |
Marque |
DGKYD/OEM/ODM |
| Type de produit |
Connecteur-module |
Style du connecteur |
Je suis Jack. |
| Type de prise |
RJ45 |
Type de connecteur |
Jack modulaire |
| Le style des verrous |
La norme |
Fermeture |
TAB-DOWN |
| Filtreur |
Avec filtre |
Option LED |
Avec LED. |
| Couleur LED |
Verte ou jaune? |
Arrêt du panneau |
Avec arrêt de panneau |
| Éclipsé |
d'une épaisseur n'excédant pas 10 mm |
S'applique à |
Plaque de circuit imprimé |
| Configuration du port |
1X1 Ports |
Nombre de postes |
10 |
| Configuration de la prise |
1X1 |
Les terminaux par port |
8 |
| Matériau du bouclier |
Alliages de cuivre pré-plaqués au nickel |
Orientation du montage du PCB |
Entrée latérale (angle droit) |
| Plaquage de la zone d'accouplement par contact |
D'or 6 u |
Matériau de base de contact |
Phosphore Bronze |
| Matériau de plaquage de contact de la queue de soudure |
Étain-plomb sur nickel |
Mode de montage des PCB |
À travers le trou |
| Méthode de résiliation à la carte PC |
Par le biais de l'ajustement par pressage |
Blocage du plateau |
Avec/sans verrouillage à bord |
| Matériel de logement |
Polyester à base de PBT |
Couleur du boîtier |
Noir |
| Température du matériau d'habitation |
La norme |
Classification UL de la flammabilité |
Le produit doit être soumis à un contrôle de qualité. |
Matériel:
Le cas échéant, le cas échéant, le cas échéant, le cas échéant, le cas échéant.
Les terminaux sont en noir.
C2680, T=0,20 mm, plaquage au nickel sur toute la zone.
Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique.
6U" plaqué en or sur la zone de contact.
Pour les véhicules à moteur:
Durée de vie: 750 cycles min.
Force d'accouplement23N MAX. Je vous en prie.
Température de fonctionnement: -40°C à +85°C.
Température de stockage: -40°C à +85°C.
Toutes les dimensions critiques avec "*"
Électrique:
1Le rapport de rotation: 2 à 3: J1 à J2 = 1CT à 1CT (± 2%).
4 ~ 7: J3 ~ J6 = 1CT: 1CT ((± 2%).
5~6:J4~J5=1CT:1CT ((± 2%).
8~9:J7~J8=1CT:1CT ((± 2%).
2.OCL:350uH Min. à 100KHz 100mV 8mA en courant continu.
3Perte d'insertion: -1,0 dB max 1 à 100 MHz.
4. Perte de retour: -18 dB Min 1 à 30 MHz;
- 14 dB Min 30 à 60 MHz.
- 12 dB Min 60 à 80 MHz.
- 10 dB Min 80 à 100 MHz.
5.Conversation croisée: -40 dB Min 1 à 30 MHz;
- 35 dB Min 30 à 60 MHz;
- 30 dB Min 60 à 100 MHz;
6.CMR: -30 dB Min 1 à 100 MHz;
7. Hi-Pot: 2250V DC 6S 1mA PRI à la seconde
Énergie sur EthernetouPoEdésigne l'un des plusieurs systèmes standard ou ad-hoc qui transmettent de l'énergie électrique avec des données sur le câblage Ethernet à paire tordue.Cela permet à un seul câble de fournir à la fois une connexion de données et une alimentation électrique à des appareils tels que des points d'accès sans fil, caméras IP, et téléphones VoIP.
Il existe plusieurs techniques courantes de transmission de puissance par câblage Ethernet.Alternative AetAlternative BPour les câbles 10BASE-T et 100BASE-TX, seules deux des quatre paires de signaux du câble classique Cat 5 sont utilisées.Alternative BIl utilise également pleinement les quatre paires tordues dans un câble Cat 5 typique. La tension positive passe le long des broches 4 et 5,et le négatif le long des broches 7 et 8.
