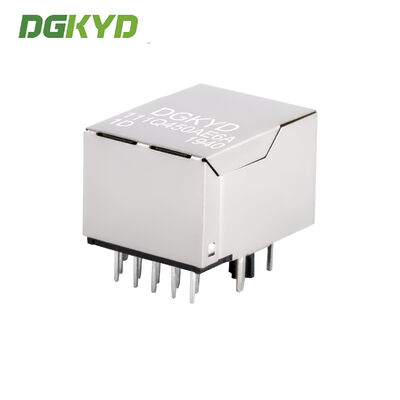

Gigabit RJ45 Connector with Integrated Transformer and Ethernet Filter RJ45 Jack

Contactez

Connecteur Gigabit RJ45 avec transformateur intégré et filtrage Ethernet RJ45 Jack

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD111Q450AE6A1D
Documents:	DGKYD111Q450AE6A1D.pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	Package unique en ligne
Style de montage PCB:	TREMPER	Forme:	Rectangle
Bouclier:	Laiton	Matériau de logement en plastique:	PBT noir
Nombre de broches:	10	Nombre de cœurs:	8
Dimensions (mm):	1621.113.45	Placage d'or sur les broches de contact:	6U
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Température de stockage:	- 40 ℃ ~ 85 ℃
Mettre en évidence:	Connecteur du gigabit RJ45 , Transformateur intégré jack RJ45 , Connecteur RJ45 de filtre Ethernet

Description de produit

Aperçu du produit

Connecteur de port Ethernet RJ45 avec transformateur intégré Gigabit et filtre Ethernet. Numéro de pièce : DGKYD111Q450AE6A1D.

Ce connecteur de prise modulaire est doté d'un module magnétique intégré, d'indicateurs LED intégrés et d'un boîtier métallique blindé conçu pour une connectivité réseau fiable à haut débit sur les cartes de circuits imprimés.

Télécharger la documentation du produit (PDF)

Paramètres techniques

Numéro de pièce	DGKYD111Q450AE6A1D	Marque	DGKYD / OEM / ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Prise
Type de prise	RJ45	Type de connecteur	Prise modulaire
Style de loquet	Standard	Loquet	TAB-DOWN
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Vert / Vert-Orange	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Carte de circuit imprimé
Configuration du port	Port unique	Nombre de positions	10
Configuration de la prise	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage sur PCB	Entrée latérale (angle droit)
Placage de la zone de contact d'accouplement	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de queue de soudure	Étain-Plomb sur nickel	Style de montage sur PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec / Sans verrouillage de carte
Matériau du boîtier	PBT Polyester	Couleur du boîtier	Noir
Température du matériau du boîtier	Standard	Indice d'inflammabilité UL	UL 94V-0

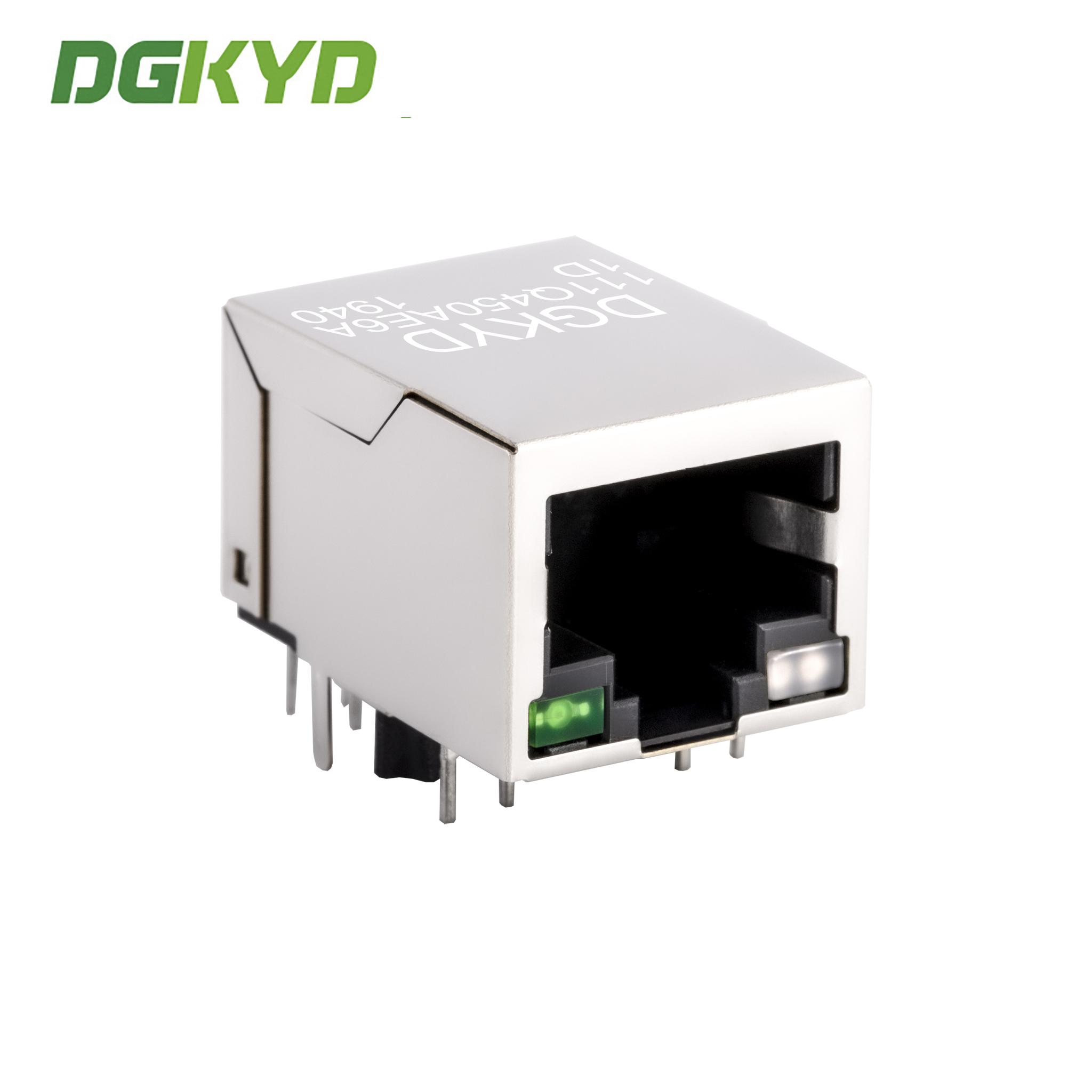

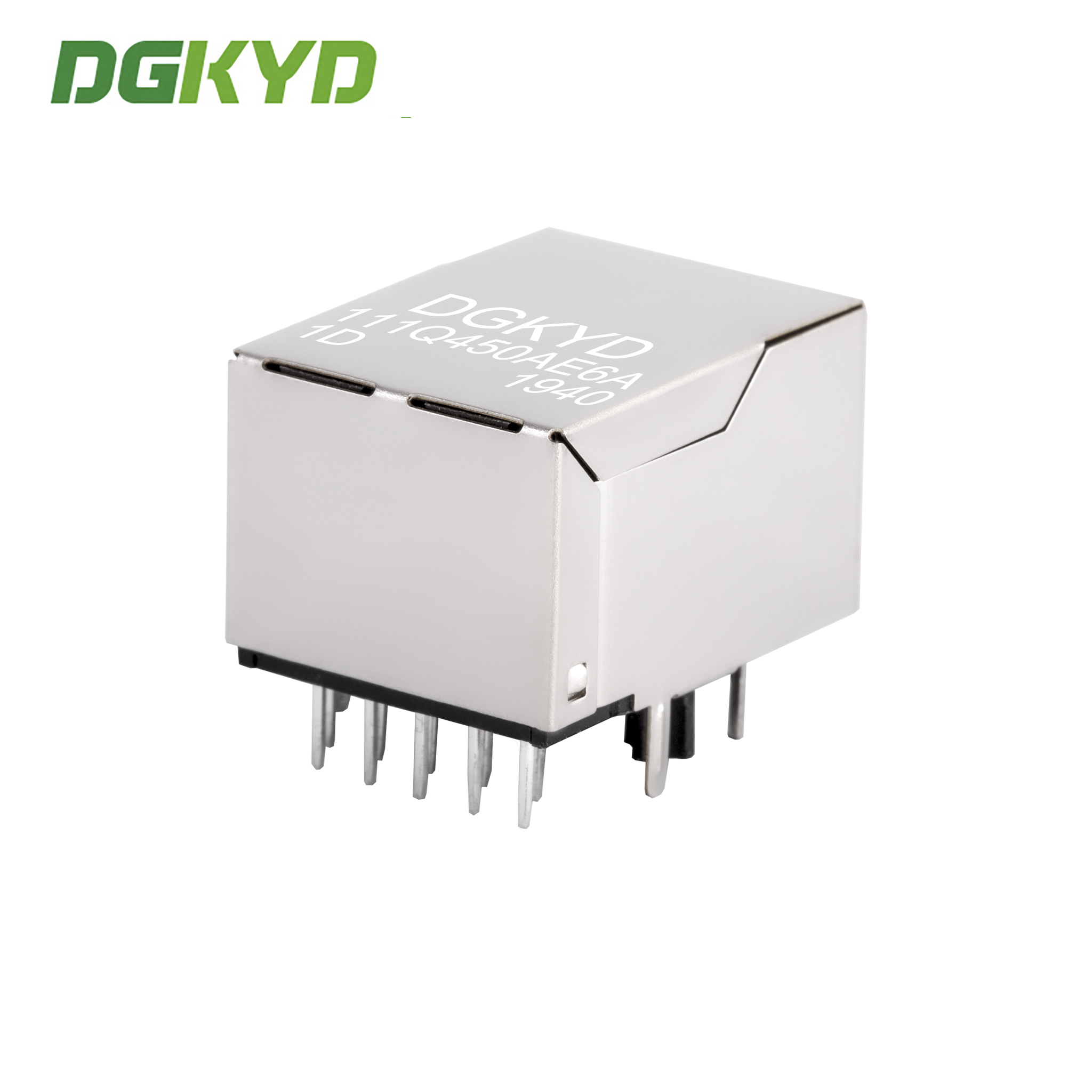

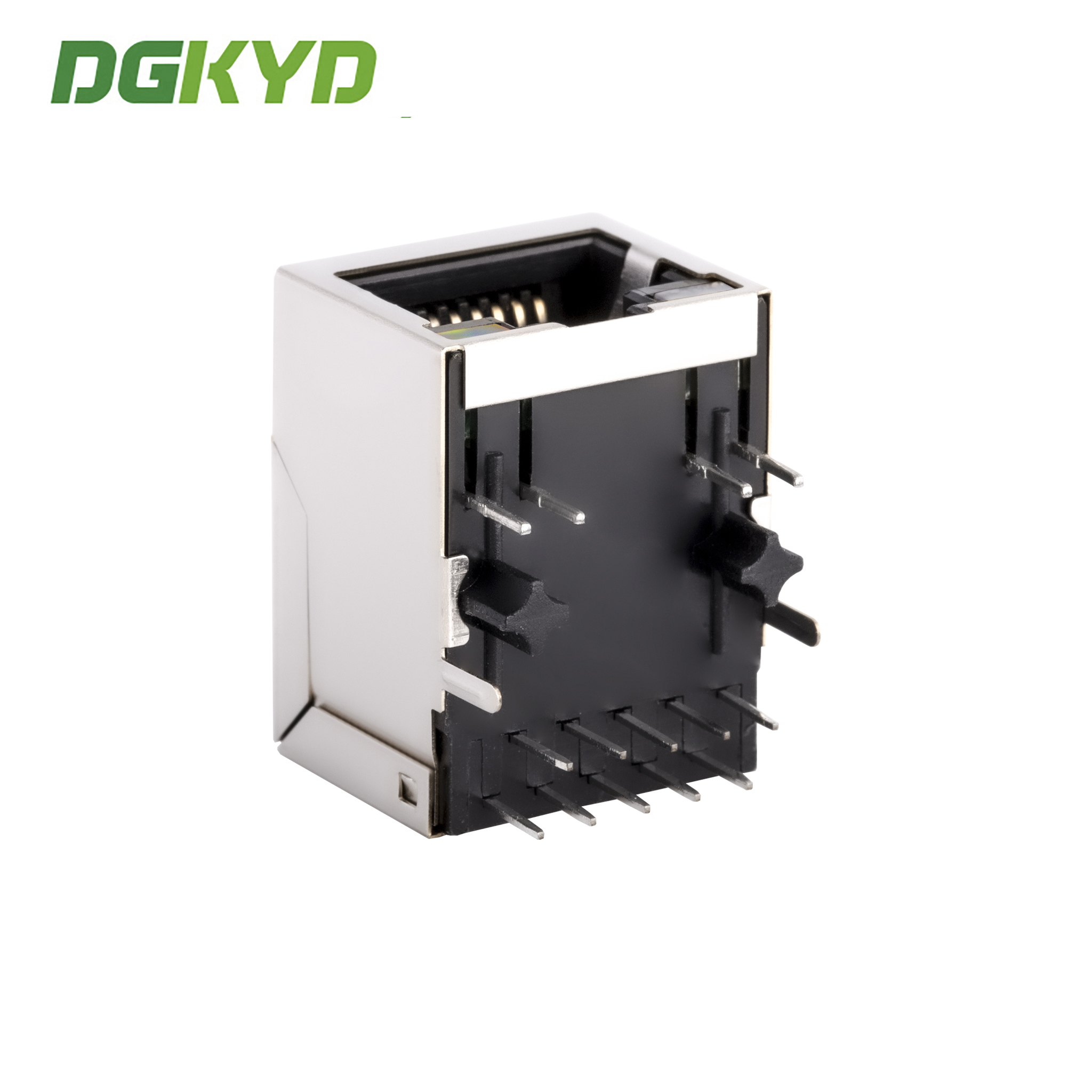

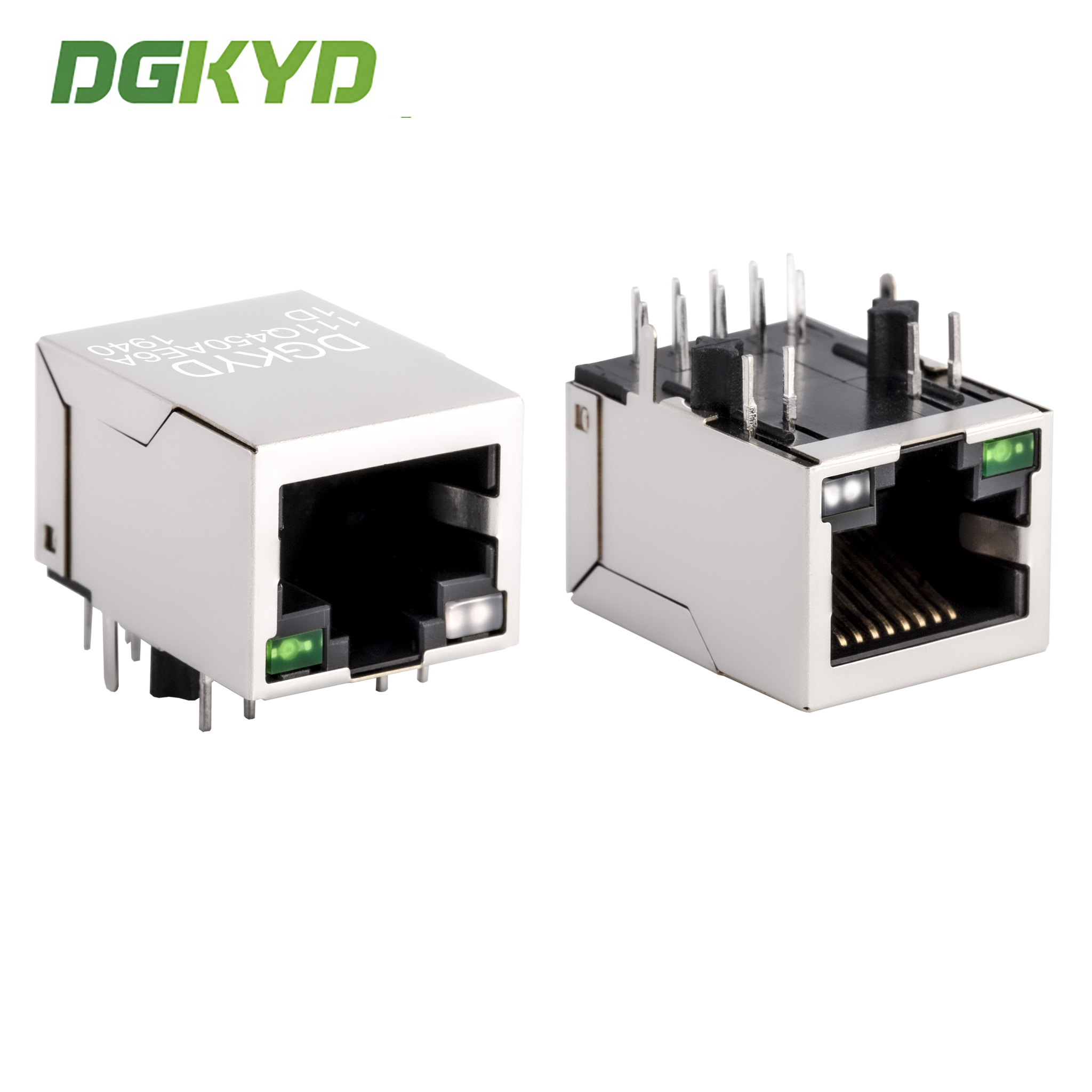

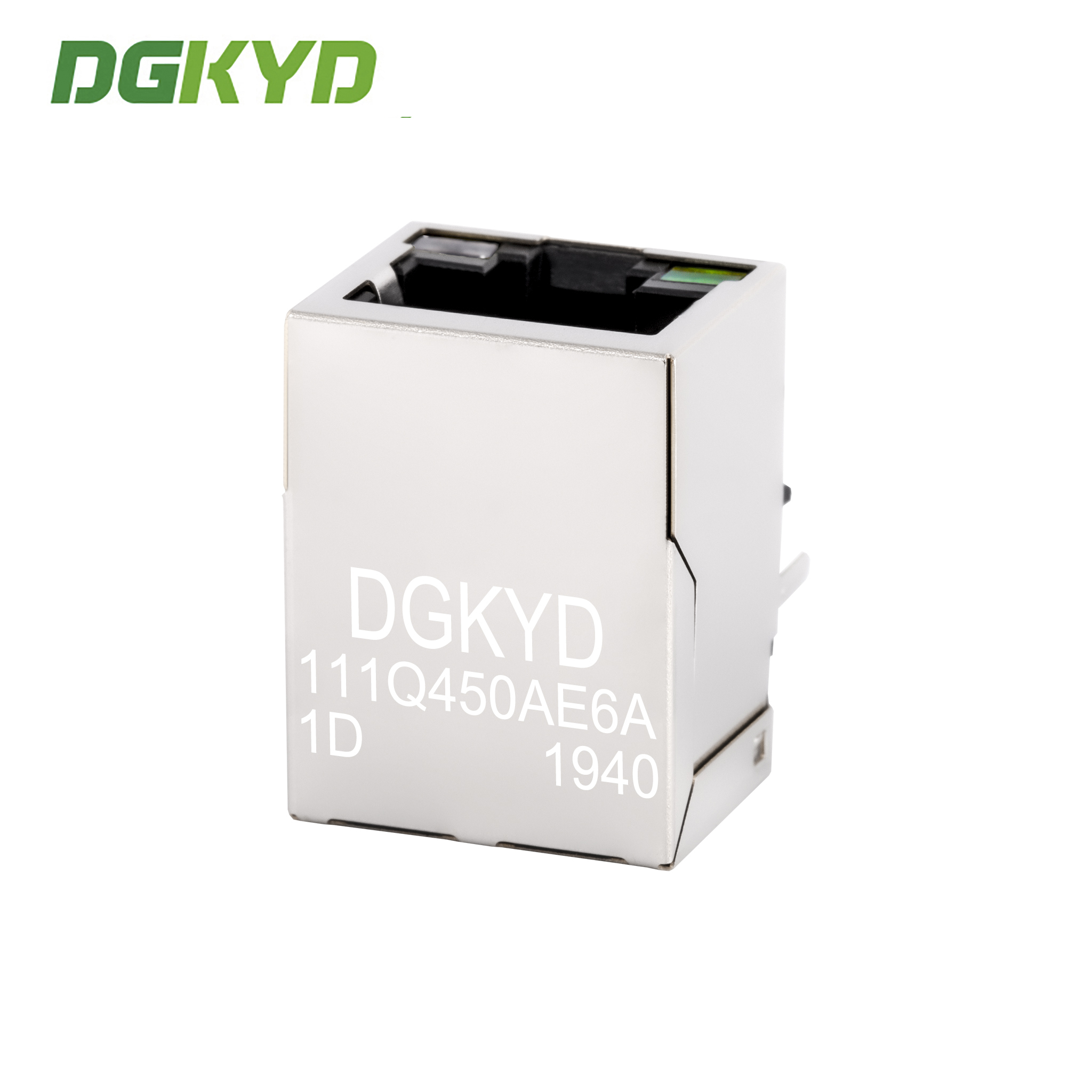

Images du produit

Spécifications techniques

Type d'interface : Connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type : RJ45 avec magnétisme intégré
Fréquence de fonctionnement : Haute fréquence avec caractéristiques de filtrage et anti-interférences
Température de fonctionnement : -40°C à 85°C
Température de stockage : -40°C à 85°C
Soudure sans plomb : Hauteur de soudure à la vague jusqu'à 265°C

Capacités de fabrication

Accessoires de circuit intégré complets RJ45, approvisionnement direct du fabricant.

Mode d'affaires : Fabricant
Délai de livraison : Environ deux semaines pour les commandes standard
Options de personnalisation:
- Indicateur lumineux LED (LED verte, jaune, rouge, orange, bleue, bicolore)
- Blindage avec doigts EMI ou sans
- Rapport de bobine du noyau magnétique
- Options de diversification du circuit magnétique
- Placage d'or de contact (FU, 3U, 6U, 15U, 30U, 50U)
- Matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits respectent les normes industrielles en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale. Votre satisfaction est notre objectif de service principal.

Questions fréquemment posées

Q : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q : Qu'en est-il de votre délai de livraison ?

R : Pour les produits en stock, livraison sous 5 à 7 jours ouvrables après paiement. Pour les produits personnalisés et hors stock, le délai de livraison est confirmé en fonction de la quantité de la commande.

Q : Pouvez-vous fournir des échantillons ? Sont-ils gratuits ?

R : Oui. Nous fournissons généralement 2 à 3 échantillons de produits standard gratuitement à des fins de test.

Q : Puis-je y mettre mon propre logo ?

R : Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes tout à fait capables de personnaliser les produits selon vos spécifications.
