Multi Port RJ45 Connector with Integrated Magnetic 8p12c Poe Filter for PCB Communication

Contactez

Connecteur RJ45 à ports multiples avec filtre Poe 8p12c magnétique intégré pour la communication sur PCB

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	384Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD414Q199DF5A2DPB057(POE+)
Documents:	DGKYD414Q199DF5A2DPB057(POE...+).pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	Forfait 1X4 en ligne
Style de montage PCB:	TREMPER	Forme:	Rectangle
Bouclier:	Laiton	Matériau de logement en plastique:	PA66 noir
Nombre de broches:	12	Nombre de cœurs:	8
Dimensions (mm):	58,28 * 32,65* 13,5	Placage d'or sur les broches de contact:	30U
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Température de stockage:	- 40 ℃ ~ 85 ℃
Mettre en évidence:	Connecteur RJ45 magnétique intégré , Prise modulaire 8p12c , Filtre Poe Prise modulaire RJ45

Description de produit

Connecteurs RJ45 à plusieurs ports intégrés magnétiques 8p12c PCB communication filtre Poe DGKYD414Q199DF5A2DPB057

Informations sur le produit

Numéro de la partie:Le code de conduite est le code de conduite de l'appareil.

Documentation du produit: Le projet de directive a été présenté à la Commission en décembre 2014.

Paramètres techniques

Paramètre	Valeur	Paramètre	Valeur
Numéro de la partie	Le code de conduite est le code de conduite de l'appareil.	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-module	Style du connecteur	Je suis Jack.
Type de prise	RJ45	Type de connecteur	Jack modulaire
Le style des verrous	La norme	Fermeture	TAB-UP
Filtreur	Avec filtre	Option LED	Avec LED.
Couleur LED	Vert/orange-jaune	Arrêt du panneau	Avec arrêt de panneau
Éclipsé	d'une épaisseur n'excédant pas 10 mm	S'applique à	Circuits imprimés
Configuration du port	1X4 Port	Nombre de postes	12
Configuration de la prise	1X4	Les terminaux par port	8
Matériau du bouclier	Alliages de cuivre pré-plaqués au nickel	Orientation du montage du PCB	Entrée latérale (angle droit)
Plaquage de la zone d'accouplement par contact	D'or 30 u	Matériau de base de contact	Phosphore Bronze
Matériau de plaquage de contact de la queue de soudure	Étain-plomb sur nickel	Mode de montage des PCB	À travers le trou
Méthode de résiliation à la carte PC	Par le biais de l'ajustement par pressage	Blocage du plateau	Avec/sans verrouillage à bord
Matériel de logement	PA66 Polyester	Couleur du boîtier	Noir
Température du matériau d'habitation	La norme	Classification UL de la flammabilité	Le produit doit être soumis à un contrôle de qualité.

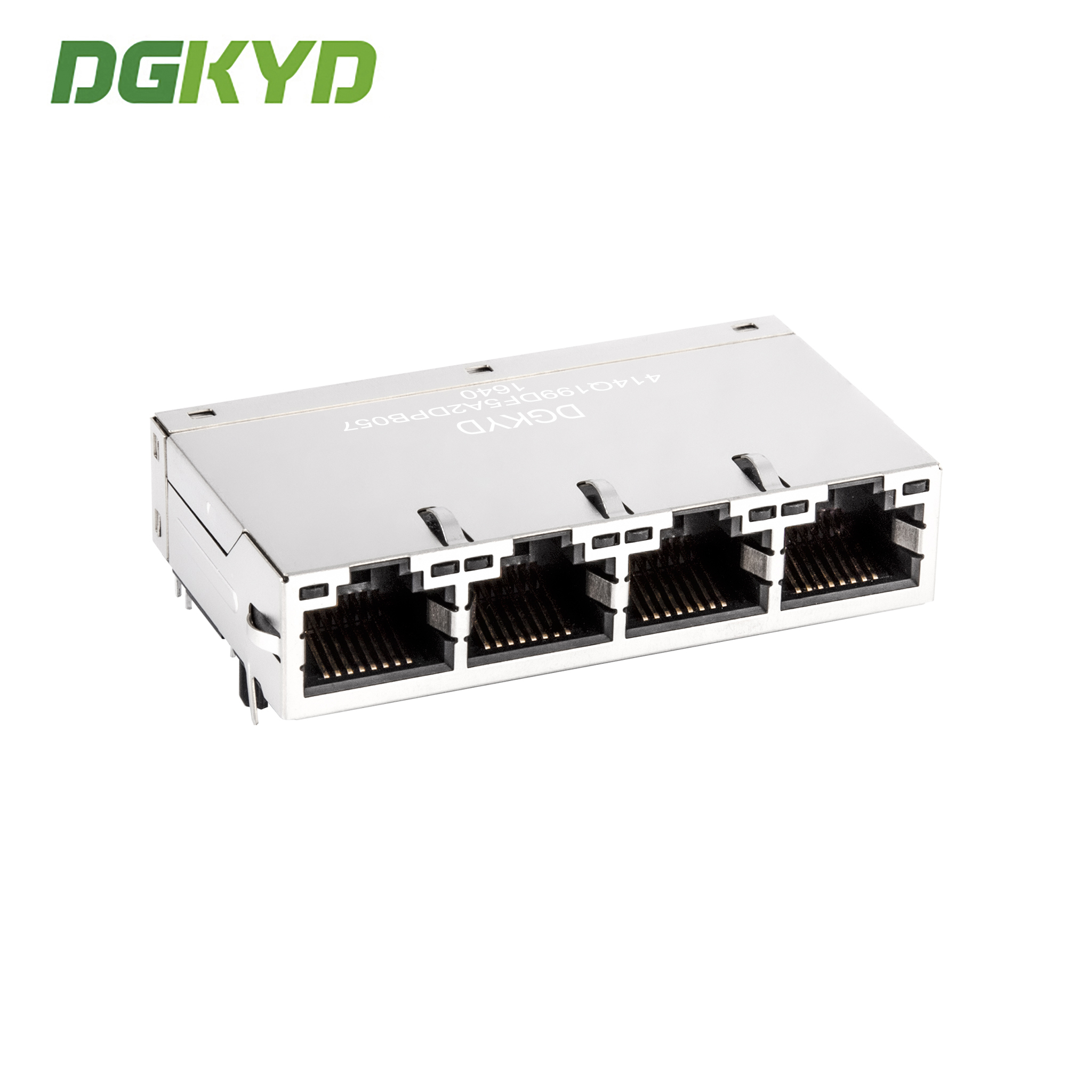

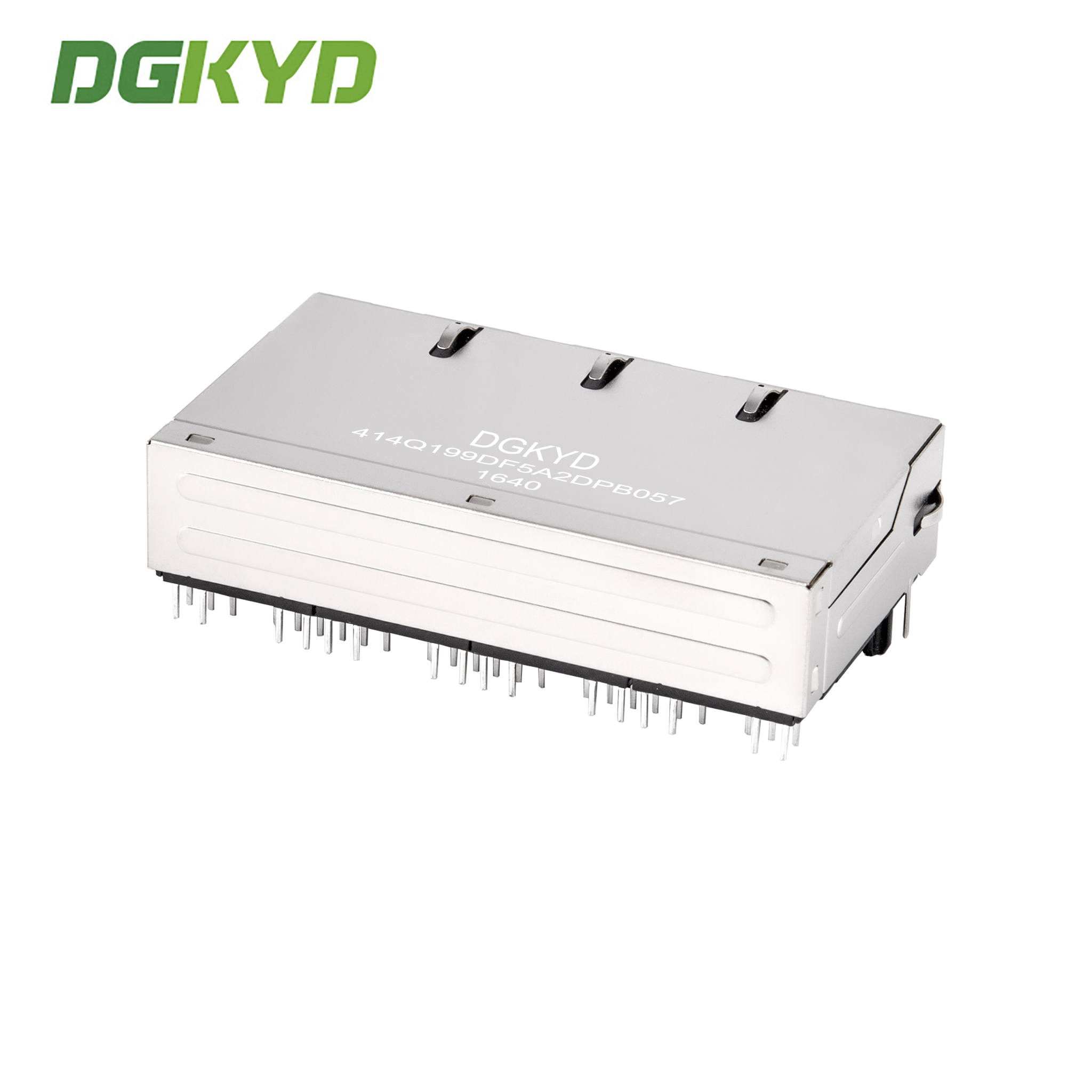

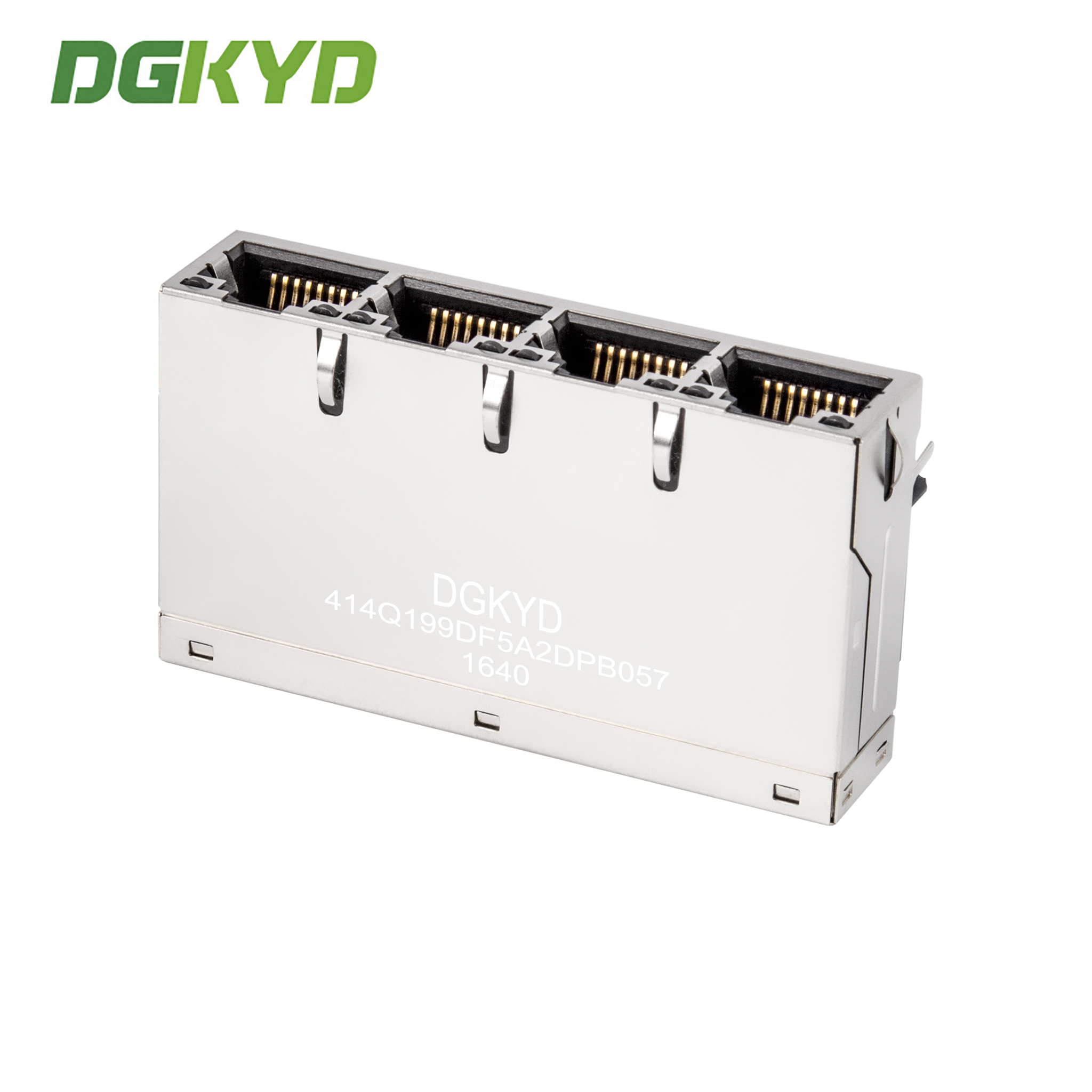

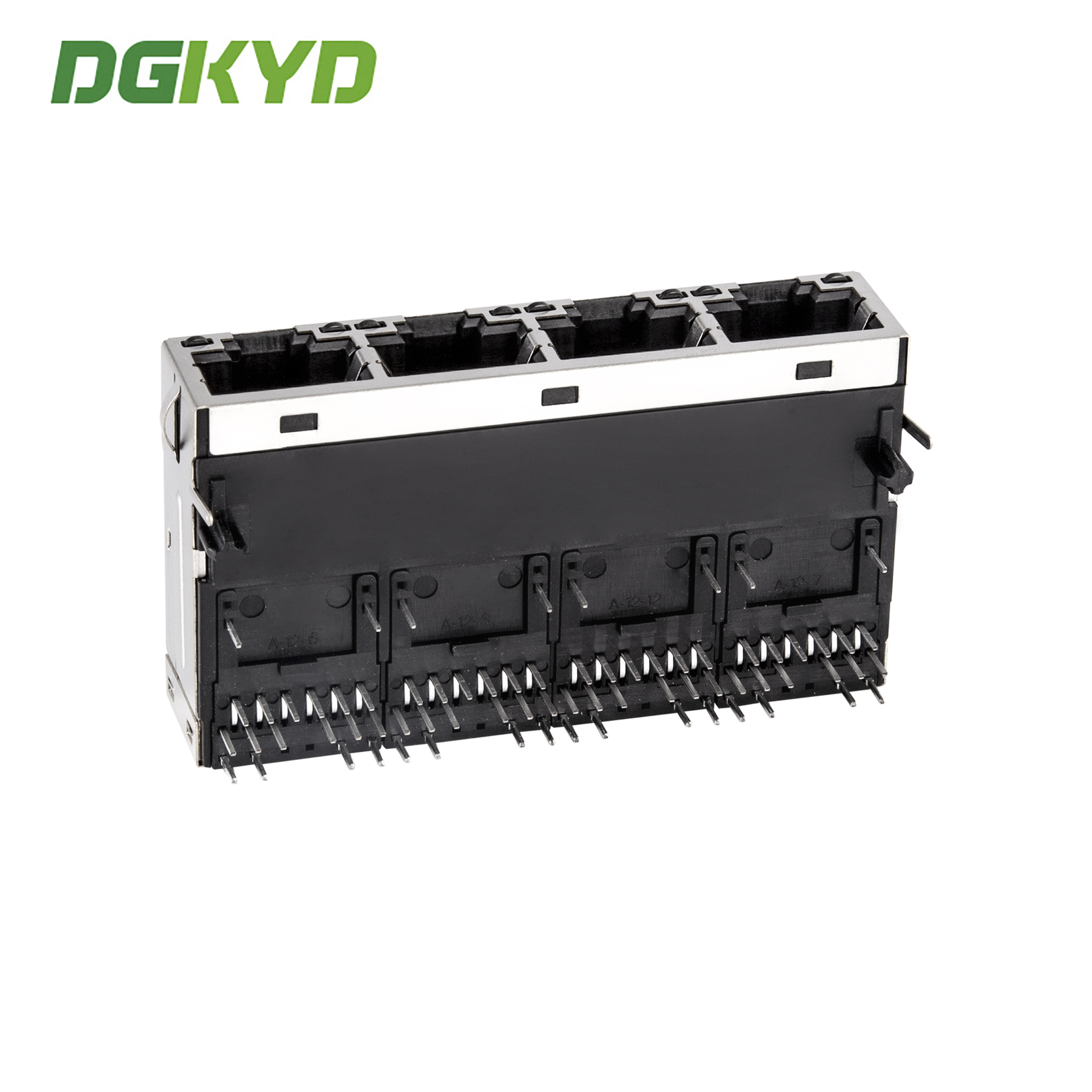

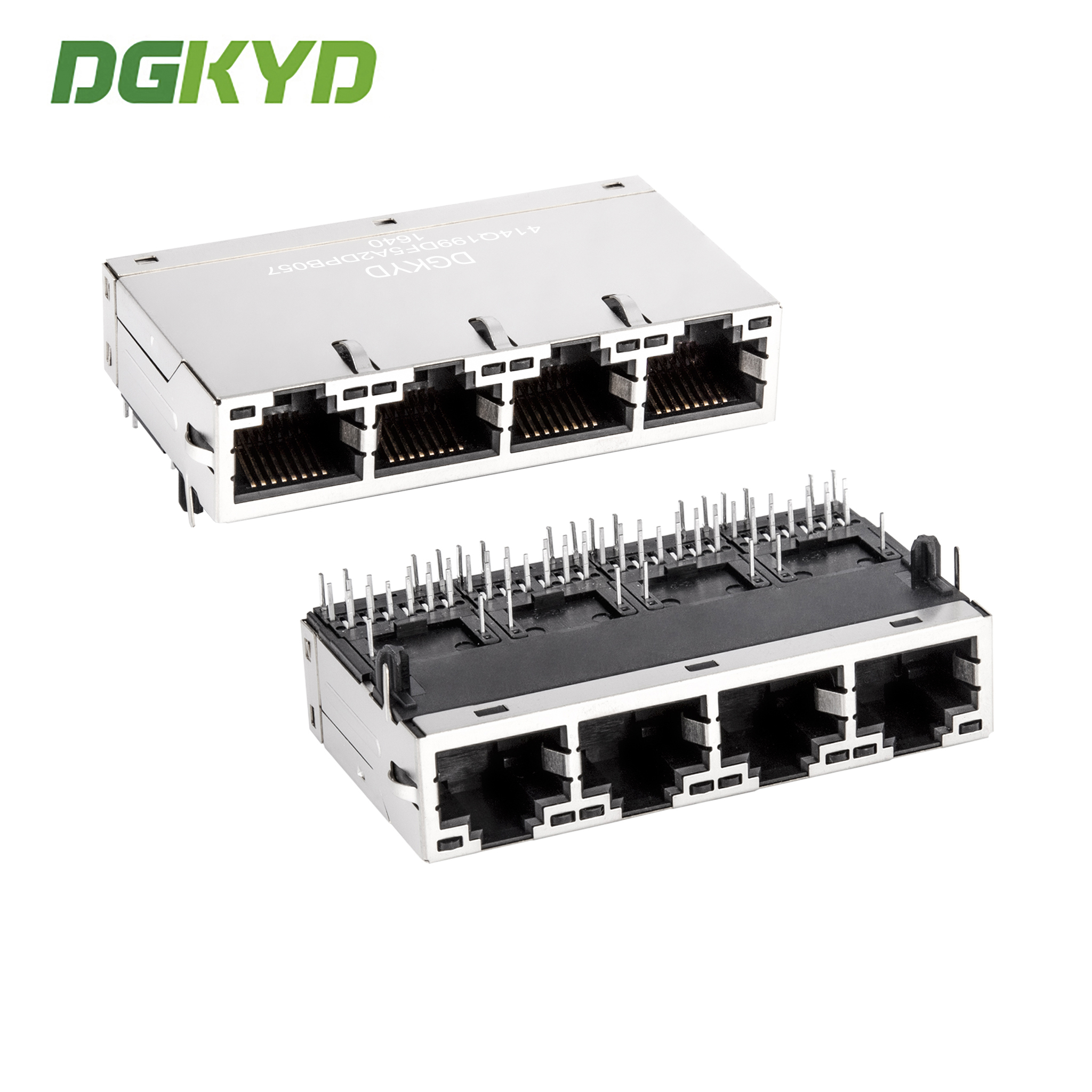

Images du produit

Spécifications techniques

Type d'interface: connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type: RJ45 avec magnétique intégré
Fréquence de fonctionnement: haute fréquence avec caractéristiques de filtrage et d'anti-interférence
Température de fonctionnement: -40°C à 85°C
Température de stockage: -40°C à 85°C
Soudage sans plomb: hauteur de soudage en ondes jusqu'à 265°C

Capacité de fabrication

RJ45 série complète d'accessoires de circuits intégrés, fourni directement par le fabricant

Mode opérationnel: fabricant
Délai de livraison: environ deux semaines pour les commandes standard
Options de personnalisation:
- Lumière d'indicateur LED (LED vert, jaune, rouge, orange, bleu, bicolore)
- Bouclier avec ou sans doigts EMI
- Ratio de bobine du noyau magnétique
- Options de diversification des circuits magnétiques
- Plaquage par contact avec de l'or (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau de boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits répondent aux normes de l'industrie en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale.

Questions fréquemment posées

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q: Quel est votre délai de livraison?

R: Pour les produits en stock, la livraison dans les 5-7 jours ouvrables après le paiement. Pour les produits personnalisés et en rupture de stock, le délai de livraison est confirmé en fonction de la quantité de commande.

Q: Pouvez-vous fournir des échantillons?

R: Oui. Nous fournissons généralement 2-3 échantillons de produits standard gratuits à des fins de test.

Q: Puis-je y mettre mon propre logo?

R: Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes pleinement capables de personnaliser les produits selon vos spécifications.
