Metal Shielded Four Port RJ45 Modular Jack 1000 Base-Tx with LED and PCB Mount

Contactez

Douille modulaire RJ45 blindée en métal à quatre ports 1000 Base-Tx avec LED et montage sur circuit imprimé

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	384Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD114Q070AB2A1D3
Documents:	DGKYD114Q070AB2A1D3.pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	1X4 Paquet en ligne
Style de montage PCB:	TREMPER	Forme:	Rectangle
Bouclier:	Laiton	Matériau de logement en plastique:	PBT noir
Nombre de broches:	10	Nombre de cœurs:	8
Dimensions (mm):	59,06 * 21,1* 13,65	Placage d'or sur les broches de contact:	6U
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Température de stockage:	- 40 ℃ ~ 85 ℃
Mettre en évidence:	Prise modulaire RJ45 blindée en métal , Connecteur RJ45 à quatre ports , Prise RJ45 1000 Base-Tx

Description de produit

Connecteur modulaire RJ45 blindé Cat 5 à quatre ports 1000 Base-Tx / G/ Y LED Port blindé DGKYD114Q070AB2A1D3

Informations sur le produit

Numéro de pièce : DGKYD114Q070AB2A1D3

Documentation produit : DGKYD114Q070AB2A1D3.pdf

Paramètres techniques

Paramètre	Valeur	Paramètre	Valeur
Numéro de pièce	DGKYD114Q070AB2A1D3	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Connecteur modulaire
Style de loquet	Standard	Loquet	TAB-DOWN
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Vert/Jaune	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Carte de circuit imprimé
Configuration du port	Port 1X4	Nombre de positions	10
Configuration du Jack	1X4	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage PCB	Entrée latérale (angle droit)
Placage de la zone de couplage des contacts	Or 6u	Matériau de base des contacts	Bronze phosphoreux
Matériau de placage des contacts de queue de soudure	Étain-Plomb sur nickel	Style de montage PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/sans verrouillage de carte
Matériau du boîtier	PBT Polyester	Couleur du boîtier	Noir
Température du matériau du boîtier	Standard	Indice de inflammabilité UL	UL 94V-0

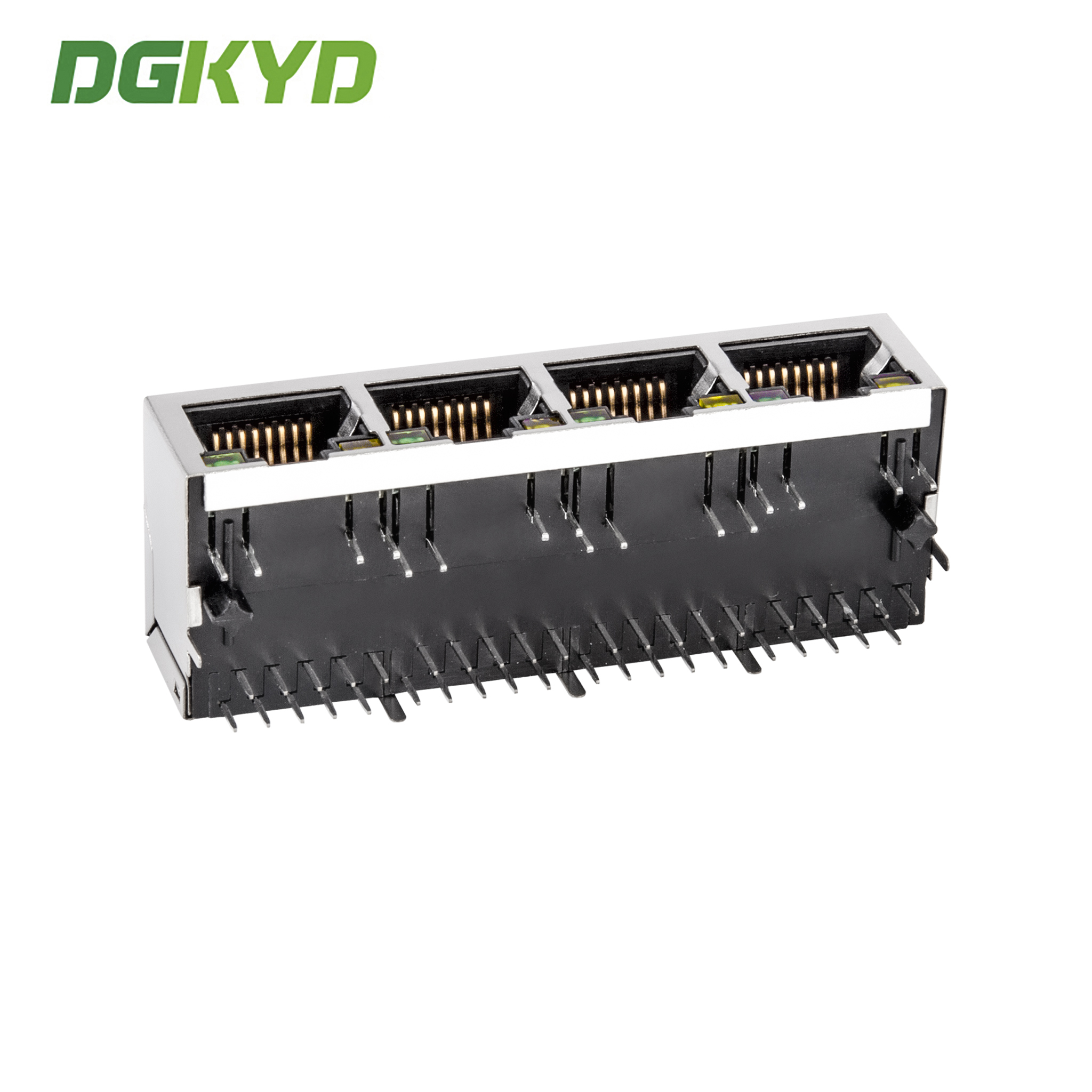

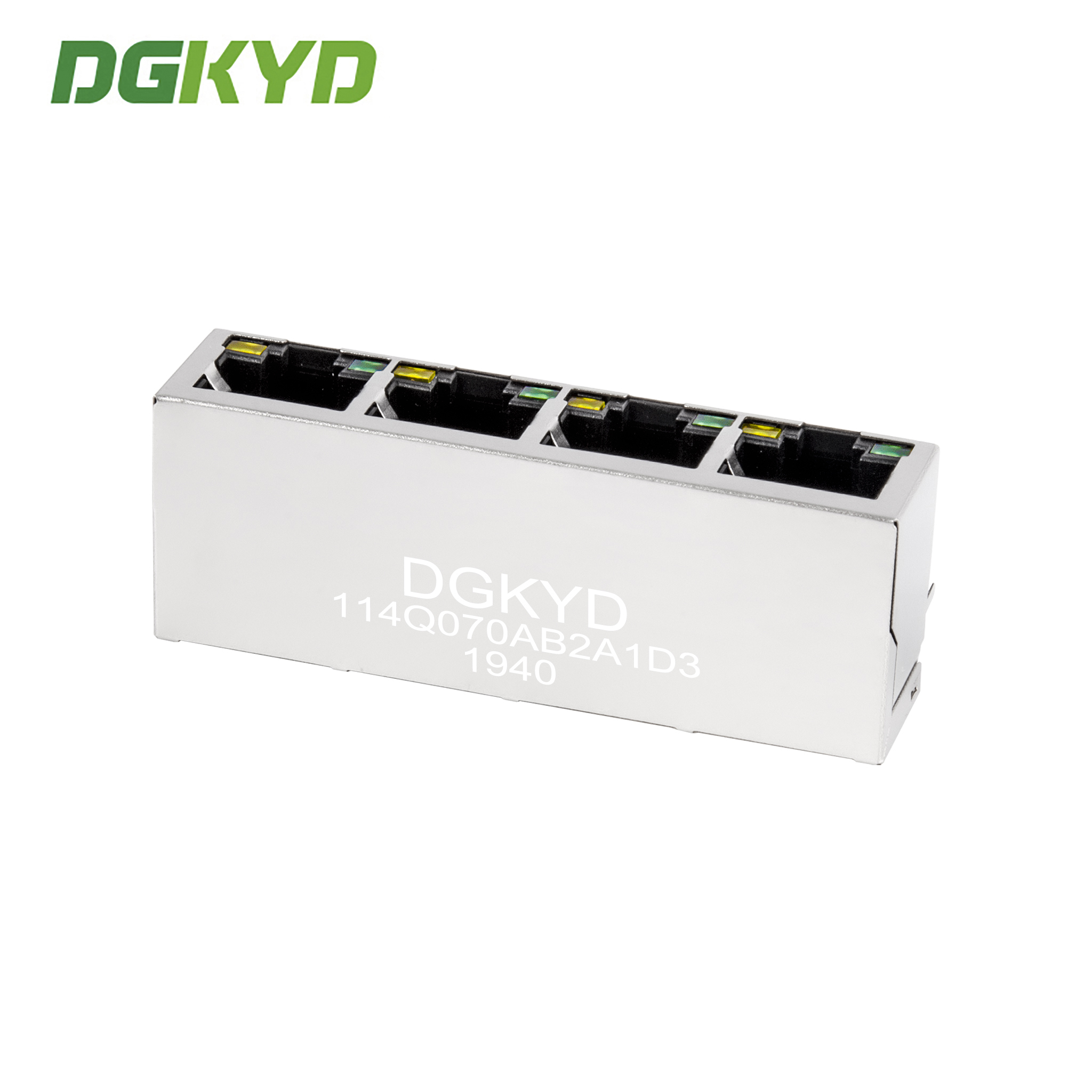

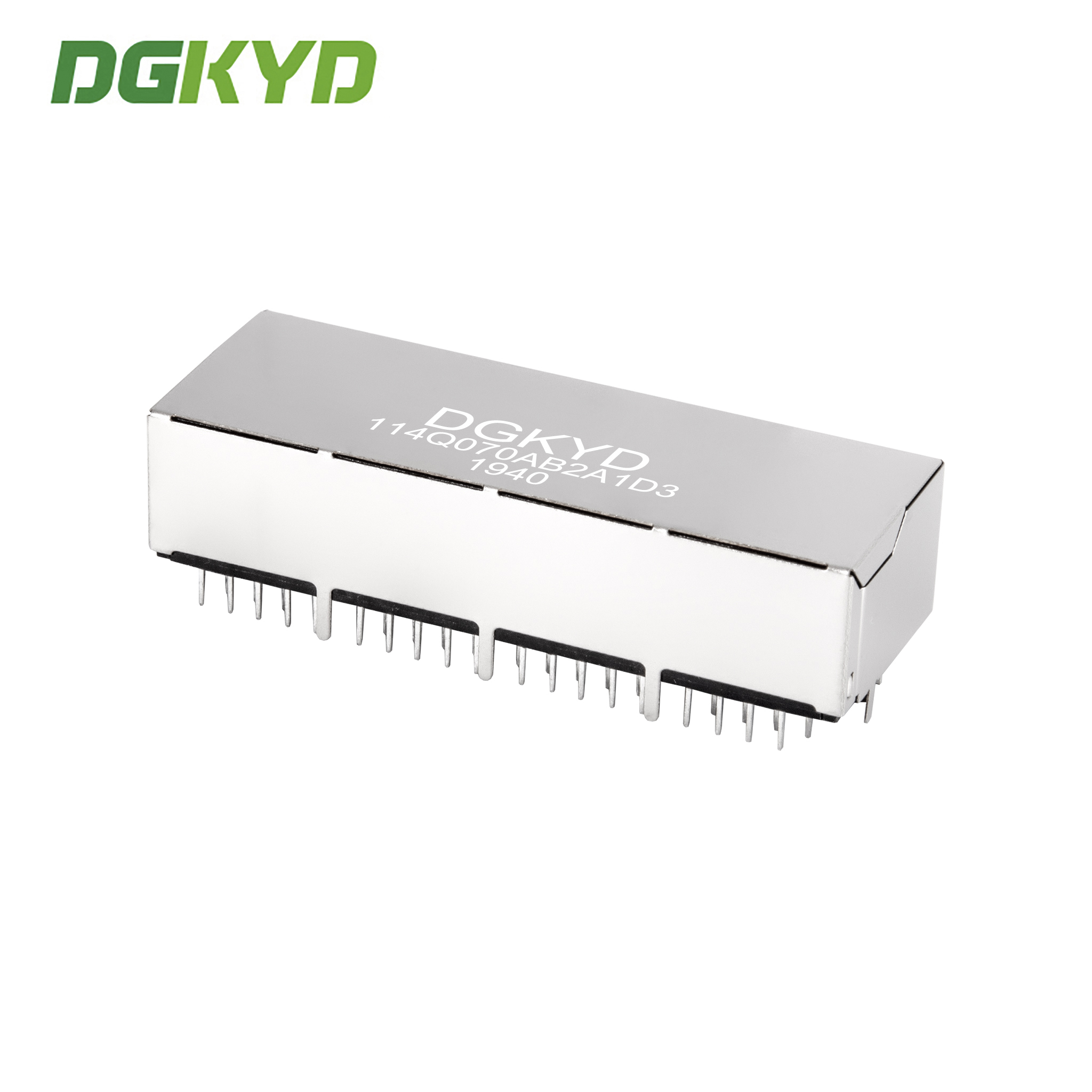

Images du produit

Spécifications techniques

Type d'interface : Connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type : RJ45 avec magnétisme intégré
Fréquence de fonctionnement : Haute fréquence avec caractéristiques de filtrage et anti-interférences
Température de fonctionnement : -40°C à 85°C
Température de stockage : -40°C à 85°C
Soudure sans plomb : Soudure à la vague jusqu'à 265°C

Capacités de fabrication

Accessoires de circuit intégré complets RJ45, approvisionnement direct du fabricant

Mode d'affaires : Fabricant
Délai de livraison : Environ deux semaines pour les commandes standard
Options de personnalisation :
- Indicateur lumineux LED (LED verte, jaune, rouge, orange, bleue, bicolore)
- Blindage avec doigts EMI ou sans
- Rapport de bobine du noyau magnétique
- Options de diversification du circuit magnétique
- Placage d'or des contacts (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits respectent les normes industrielles en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale. Votre satisfaction est notre objectif de service principal !

Questions fréquemment posées

Q : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q : Qu'en est-il de votre délai de livraison ?

R : Pour les produits en stock, livraison sous 5 à 7 jours ouvrables après paiement. Pour les produits personnalisés et hors stock, le délai de livraison est confirmé en fonction de la quantité commandée.

Q : Pouvez-vous fournir des échantillons ? Sont-ils gratuits ?

R : Oui. Nous fournissons généralement 2 à 3 échantillons de produits standard gratuitement à des fins de test.

Q : Puis-je y mettre mon propre logo ?

R : Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes tout à fait capables de personnaliser les produits selon vos spécifications.
