10PIN RJ45 Transformer With Light And Shielding Gigabit Ethernet RJ45 Shielded Connector DIP Mount

Contactez

Transformateur RJ45 10 broches avec lumière et blindage Connecteur RJ45 Gigabit Ethernet à montage DIP blindé

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau 1080 dans le carton	Délai de livraison :	15 JOURS
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	Le nombre d'heures de travail est calculé en fonction de l'heure de travail.
Documents:	DGKYD111Q070BA2A1D.pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	Package unique en ligne
Style de montage PCB:	TREMPER	Forme:	Rectangle
Bouclier:	Laiton	Nombre de broches:	10
Nombre de cœurs:	8	Dimensions (mm):	16 fois 21,1 fois 13.45
Placage d'or sur les broches de contact:	6U	Température de fonctionnement:	- 40 ℃ ~ 85 ℃
Température de stockage:	- 40 ℃ ~ 85 ℃
Mettre en évidence:	Transformateur RJ45 10 broches , Avec connecteur blindé RJ45 léger , Avec transformateur RJ45 de blindage

Description de produit

Aperçu du produit

Le DGKYD111Q070BA2A1D est un connecteur transformateur Gigabit Ethernet RJ45 doté de 10 broches, d'indicateurs LED intégrés et d'une conception DIP blindée. Il est conçu pour une connectivité réseau fiable à haut débit sur les cartes de circuits imprimés.

Numéro de pièce DGKYD111Q070BA2A1D

Documentation DGKYD111Q070BA2A1D.pdf

Paramètres techniques

Numéro de pièce	DGKYD111Q070BA2A1D	Marque	DGKYD / OEM / ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Jack Modulaire
Style de loquet	Standard	Loquet	TAB-DOWN
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Vert / Jaune	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Carte de circuit imprimé
Configuration du port	Port unique	Nombre de positions	10
Configuration du Jack	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage sur PCB	Entrée latérale (angle droit)
Placage de la zone de contact d'accouplement	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de queue de soudure	Étain-Plomb sur nickel	Style de montage sur PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec / Sans verrouillage de carte
Matériau du boîtier	PBT Polyester	Couleur du boîtier	Noir
Température du matériau du boîtier	Standard	Indice d'inflammabilité UL	UL 94V-0

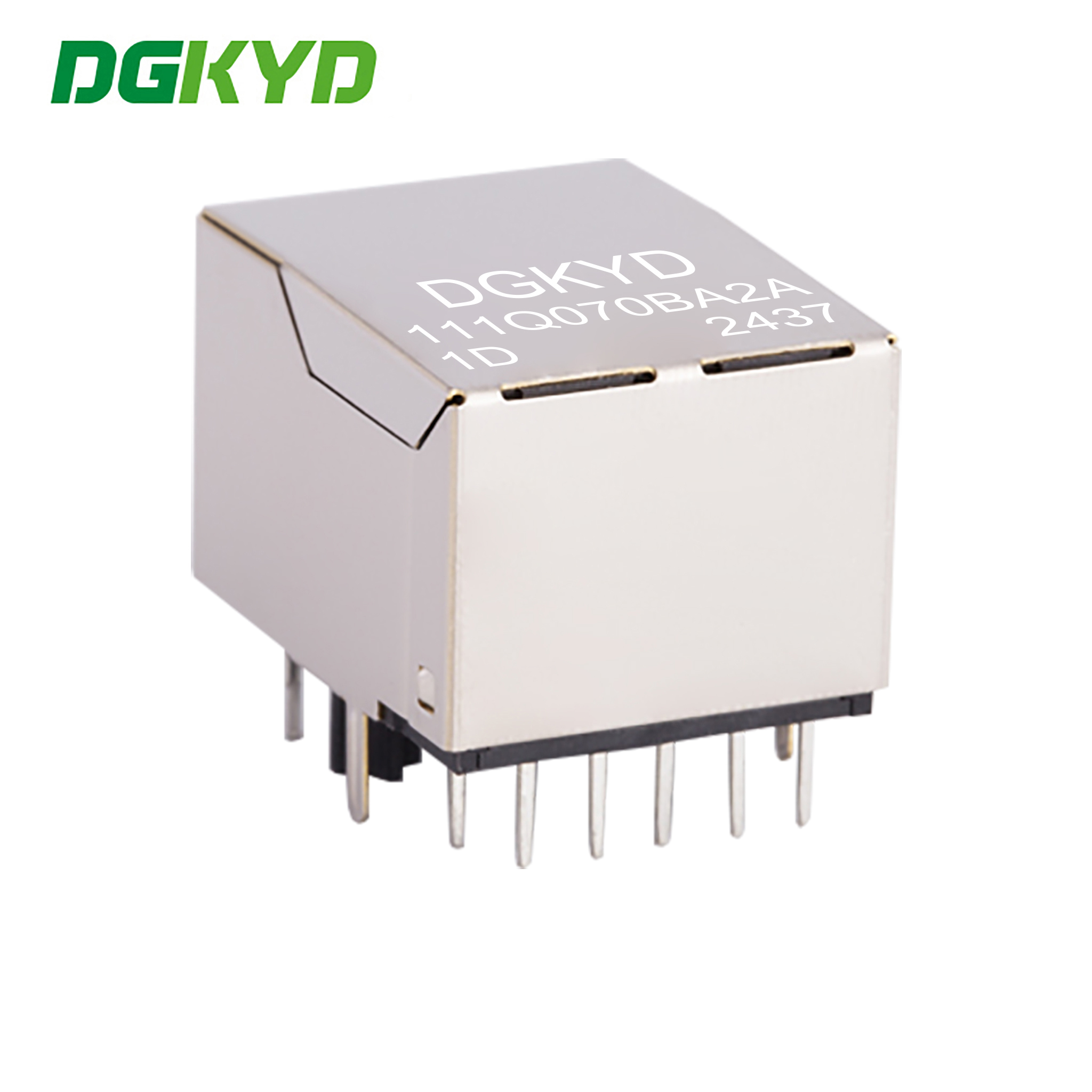

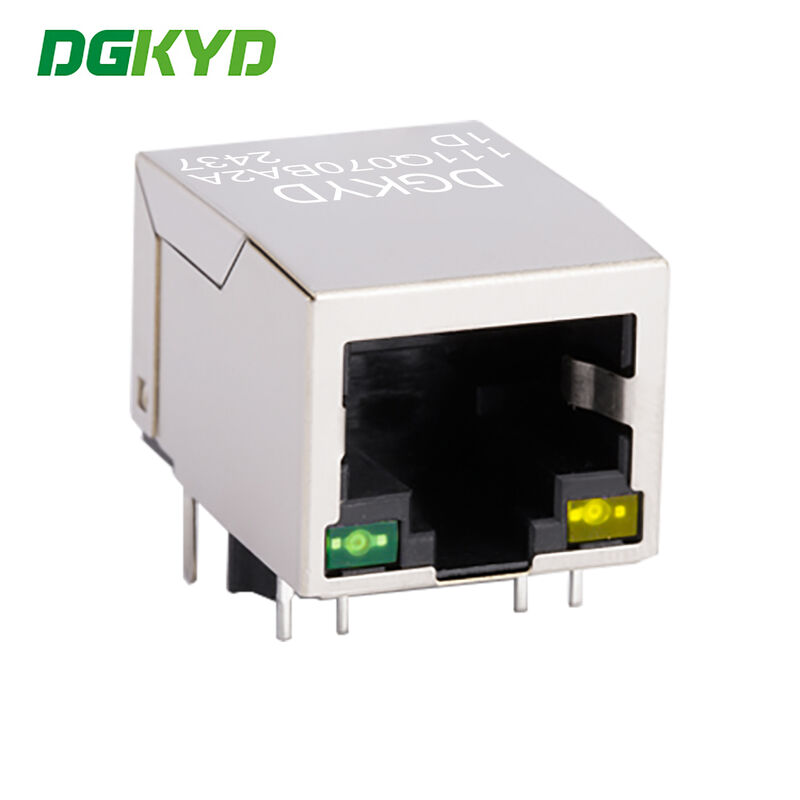

Images du produit

Spécifications techniques

Type d'interface: Connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type: RJ45 avec magnétisme intégré
Fréquence de fonctionnement: Haute fréquence avec filtrage et caractéristiques anti-interférences
Température de fonctionnement: -40°C à 85°C
Température de stockage: -40°C à 85°C
Soudure sans plomb: Hauteur de soudure à la vague jusqu'à 265°C

Capacités de fabrication

Gamme complète d'accessoires à circuit intégré RJ45, approvisionnement direct du fabricant.

Mode d'affaires: Fabricant
Délai de livraison: Environ deux semaines pour les commandes standard
Options de personnalisation:
- Indicateur lumineux LED (LED verte, jaune, rouge, orange, bleue, bicolore)
- Blindage avec ou sans doigts EMI
- Rapport de bobine du noyau magnétique
- Options de diversification du circuit magnétique
- Plaquage or des contacts (FU, 3U, 6U, 15U, 30U, 50U)
- Matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits répondent aux normes industrielles en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale. Votre satisfaction est notre objectif de service principal.

Questions fréquemment posées

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q: Qu'en est-il de votre délai de livraison?

R: Pour les produits en stock, livraison dans les 5 à 7 jours ouvrables après paiement. Pour les produits personnalisés et hors stock, le délai de livraison est confirmé en fonction de la quantité de la commande.

Q: Pouvez-vous fournir des échantillons? Sont-ils gratuits?

R: Oui. Nous fournissons généralement 2 à 3 échantillons de produits standard gratuitement à des fins de test.

Q: Puis-je y mettre mon propre logo?

R: Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes tout à fait capables de personnaliser les produits selon vos spécifications.
