1X2 Port Configuration RJ45 PCB Connector with Gold Plating 6u and Right Angle PCB Mount for Communication

Contactez

Connecteur RJ45 PCB 1X2 avec placage or 6u et montage sur circuit imprimé à angle droit pour la communication

Quantité de commande min :	1 pièce	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD112B015IWE1DPDJ
Documents:	DGKYD112B015IWE1DPDJ.pdf

Détail Infomation
Catégorie de performance:	Chat 5	Application de circuit:	Signal
Configuration du port:	1x2	Orientation de montage PCB:	Angle droit
Matériau du boîtier:	PBT blanc	Blindé:	OUI
Placage:	Glod Plating 6U / 15U / 30U / 50U	Application:	PCB
Couleur des LED:	Non	Température de fonctionnement:	-40°C~+85°C
Température de stockage:	-40°C~+85°C
Mettre en évidence:	Connecteur PCB RJ45 à configuration de port 1X2 , Prise modulaire 6u RJ45 plaquée or , Prise magnétique RJ45 à montage sur PCB à angle droit

Description de produit

Connecteur RJ45 Ethernet double port 1x2 avec jack magnétique pour PCB pour applications de communication DGKYD112B015IWE1DPDJ

Présentation du produit

Connecteur RJ45 Ethernet double port 1x2 avec jack magnétique pour PCB, conçu pour les applications de communication. Numéro de pièce : DGKYD112B015IWE1DPDJ

Documentation produit : DGKYD112B015IWE1DPDJ.pdf

Paramètres techniques

Paramètre	Valeur	Paramètre	Valeur
Numéro de pièce	DGKYD112B015IWE1DPDJ	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de jack	RJ45	Type de connecteur	Jack modulaire
Style de loquet	Standard	Loquet	TAB-DOWN
Filtre	Avec filtre	Option LED	Sans LED
Couleur LED	Non	Arrêts de panneau	Avec arrêts de panneau
Blindé	Sans blindage métallique	S'applique à	Carte de circuit imprimé
Configuration des ports	Double port	Nombre de positions	10
Configuration des jacks	1X2	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage PCB	Entrée latérale (angle droit)
Placage de la zone de couplage des contacts	Or 6u	Matériau de base des contacts	Bronze phosphoreux
Matériau de placage des contacts de la queue de soudure	Étain-Plomb sur nickel	Style de montage PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/Sans verrouillage de carte
Matériau du boîtier	Polyester PBT	Couleur du boîtier	Gris
Température du matériau du boîtier	Standard	Indice d'inflammabilité UL	UL 94V-0

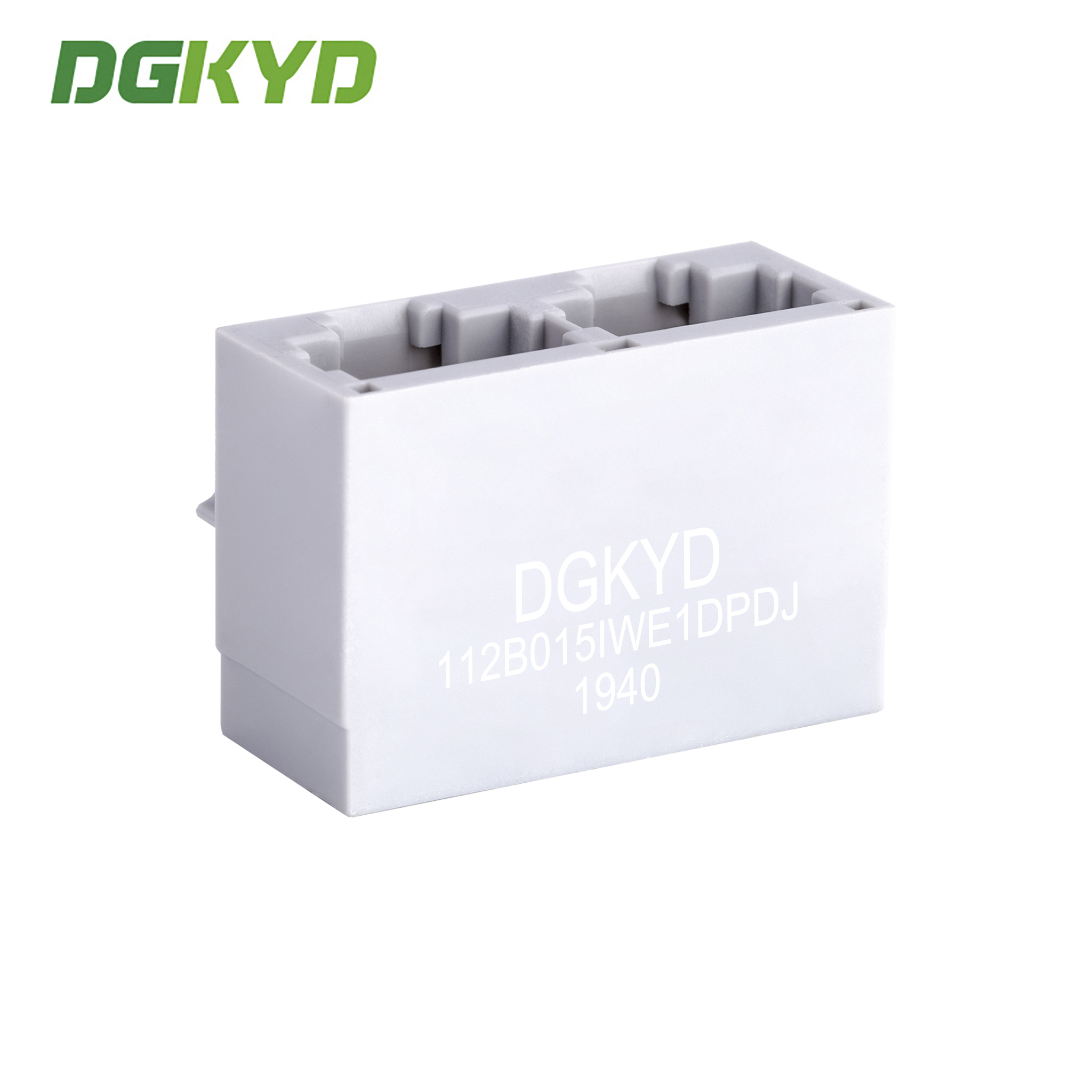

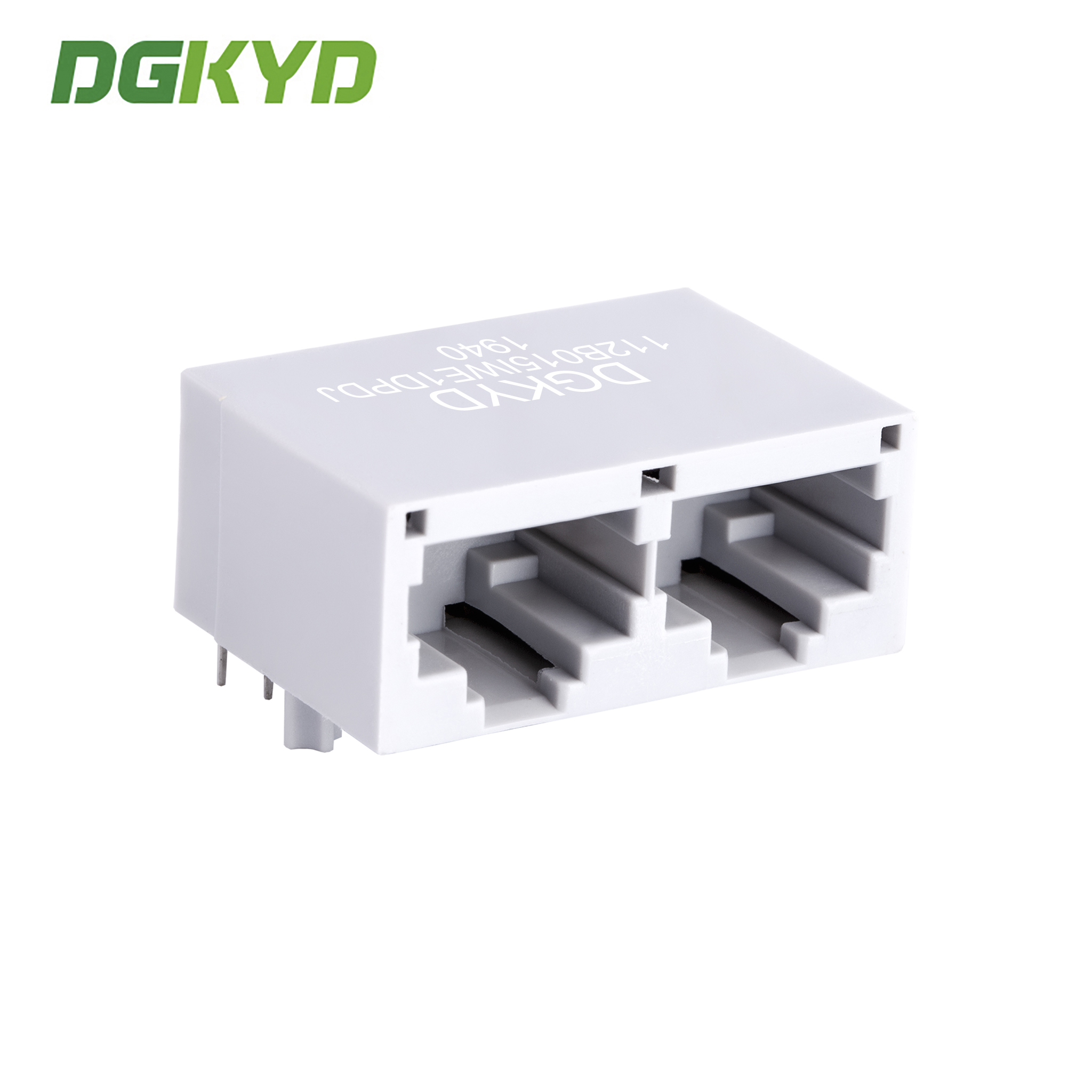

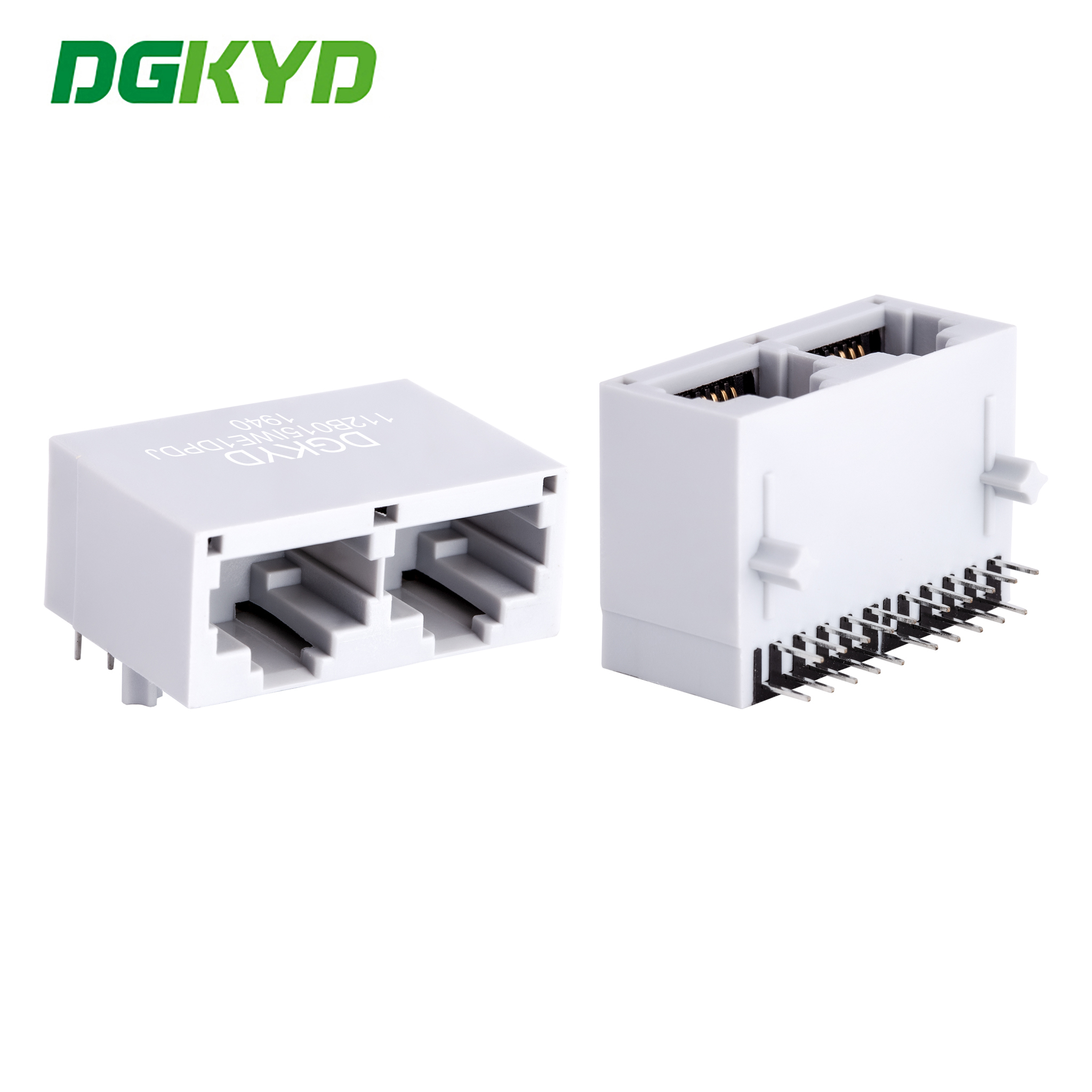

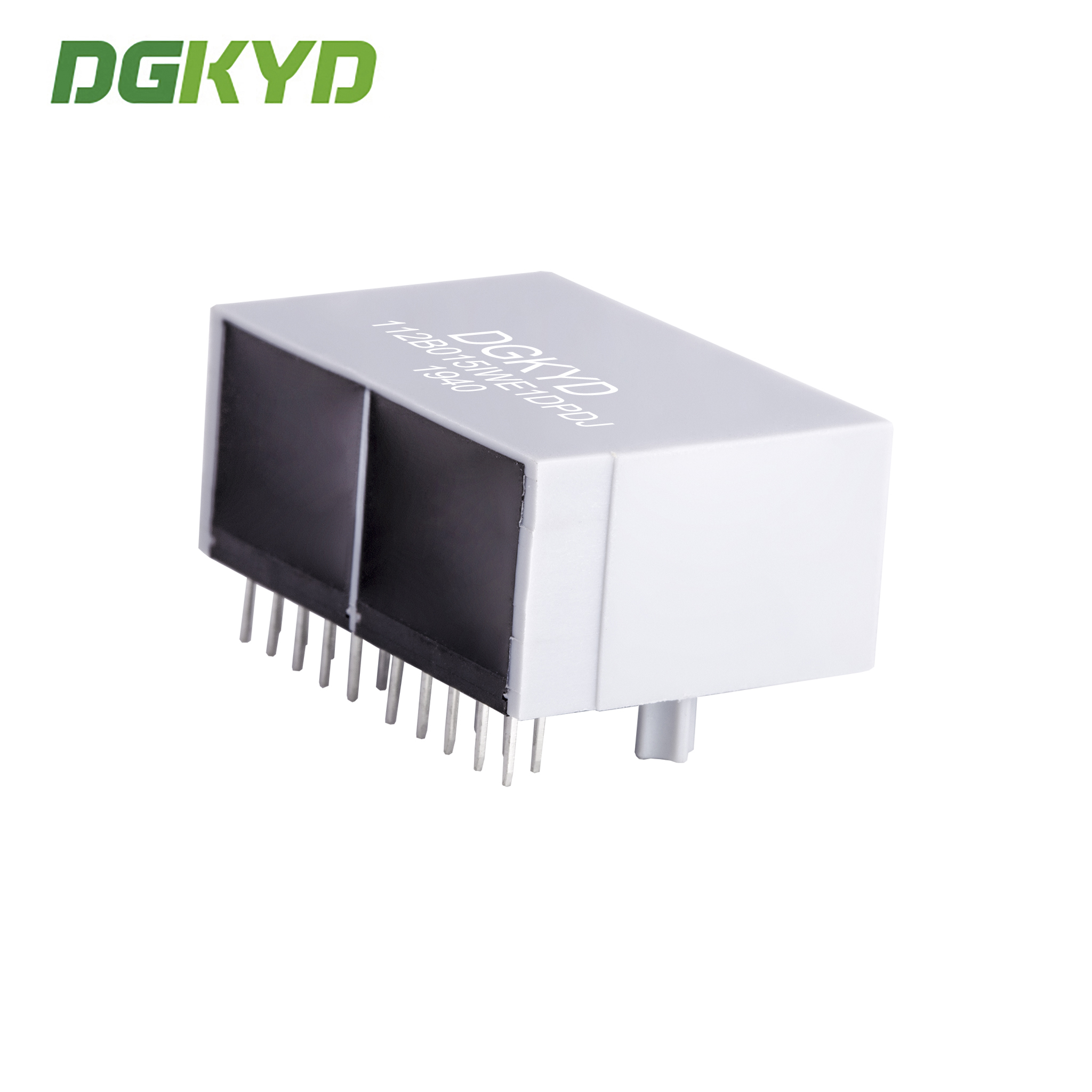

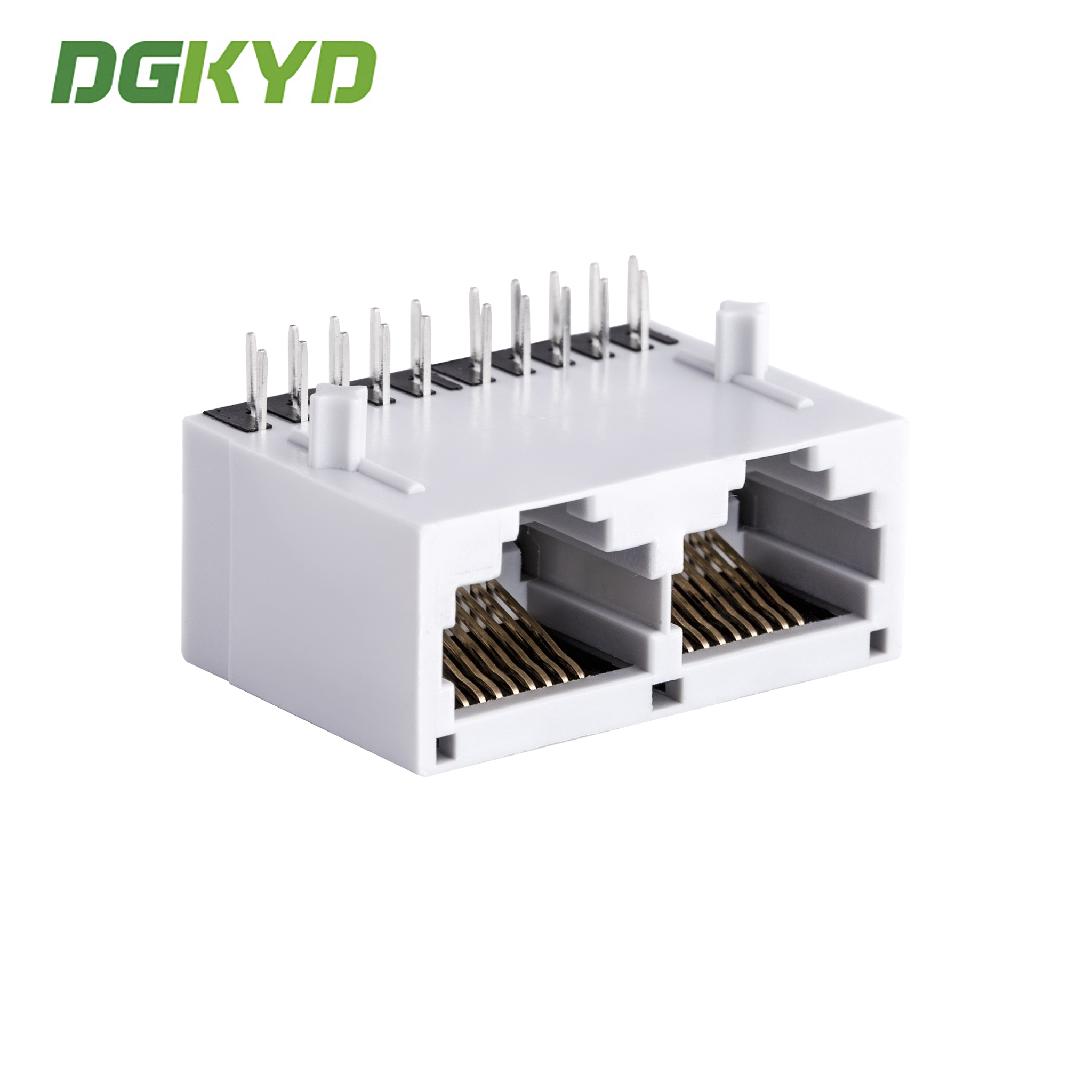

Images du produit

Spécifications techniques

Type d'interface : Connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type : RJ45 avec magnétisme intégré
Fréquence de fonctionnement : Haute fréquence avec caractéristiques de filtrage et anti-interférences
Température de fonctionnement : -40°C à 85°C
Température de stockage : -40°C à 85°C
Soudure sans plomb : Soudure à la vague jusqu'à 265°C

Capacités de fabrication

Série complète d'accessoires de circuit intégré RJ45, approvisionnement direct du fabricant

Mode d'affaires : Fabricant
Délai de livraison : Environ deux semaines pour les commandes standard
Options de personnalisation :
- Indicateur lumineux LED (LED verte, jaune, rouge, orange, bleue, bicolore)
- Blindage avec doigts EMI ou sans
- Rapport de bobine du noyau magnétique
- Options de diversification du circuit magnétique
- Placage d'or des contacts (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits respectent les normes industrielles en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale. Votre satisfaction est notre objectif de service principal !

Questions fréquemment posées

Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant. Bienvenue à visiter notre usine.

Qu'en est-il de votre délai de livraison ?

Pour les produits en stock, livraison sous 5 à 7 jours ouvrables après paiement. Pour les produits personnalisés et hors stock, le délai de livraison est confirmé en fonction de la quantité commandée.

Pouvez-vous fournir des échantillons ? Sont-ils gratuits ?

Oui. Nous fournissons généralement 2 à 3 échantillons de produits standard gratuitement à des fins de test.

Puis-je y mettre mon propre logo ?

Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes tout à fait capables de personnaliser les produits selon vos spécifications.
