RJ45 Connector Modular Jack with 6u Gold Plating Filter and TAB-Down Port for Gigabit Ethernet

Connecteur RJ45 Jack Modulaire avec Filtre Plaqué Or 6u et Port TAB-Down pour Gigabit Ethernet

Contactez

Connecteur RJ45 Jack Modulaire avec Filtre Plaqué Or 6u et Port TAB-Down pour Gigabit Ethernet

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	560Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union,	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD112Q060AB2A1D
Documents:	DGKYD112Q060AB2A1D.pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	doublePaquet en ligne
Style de montage PCB:	TREMPER	Filtre:	Avec filtre
Bouclier:	Laiton	Nombre de positions / contacts:	8p10c (RJ45, Ethernet)
Nombre de ports:	Étiquette-vers le bas	Dimensions (mm):	30,8* 21,1*13,55
Placage de contact:	électrodéposition du glod 6u	Couleur du boîtier:	Noir
Température de stockage:	- 40 ℃ ~ 85 ℃
Mettre en évidence:	Connecteur RJ45 plaqué or 6u , Avec prise modulaire à filtre , Prise Ethernet du port TAB-Down

Description de produit

Connecteur RJ45 Gigabit Ethernet Socket d'interface réseau filtrant DGKYD112Q060AB2A1D

Présentation du produit

Connecteur RJ45 Socket d'interface réseau filtrant Gigabit Ethernet DGKYD112Q060AB2A1D conçu pour les applications réseau haute performance avec des capacités de filtrage intégrées.

Numéro de pièce : DGKYD112Q060AB2A1D

Documentation produit : DGKYD112Q060AB2A1D.pdf

Paramètres techniques

Paramètre	Valeur	Paramètre	Valeur
Numéro de pièce	DGKYD112Q060AB2A1D	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Jack modulaire
Style de loquet	Standard	Loquet	TAB-DOWN
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Vert/Jaune	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Carte de circuit imprimé
Configuration du port	Double port	Nombre de positions	10
Configuration du Jack	1X2	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage sur PCB	Entrée latérale (angle droit)
Placage de la zone de contact de couplage	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de queue de soudure	Étain-Plomb sur nickel	Style de montage sur PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/Sans verrouillage de carte
Matériau du boîtier	Polyester PBT	Couleur du boîtier	Noir
Température du matériau du boîtier	Standard	Indice de inflammabilité UL	UL 94V-0

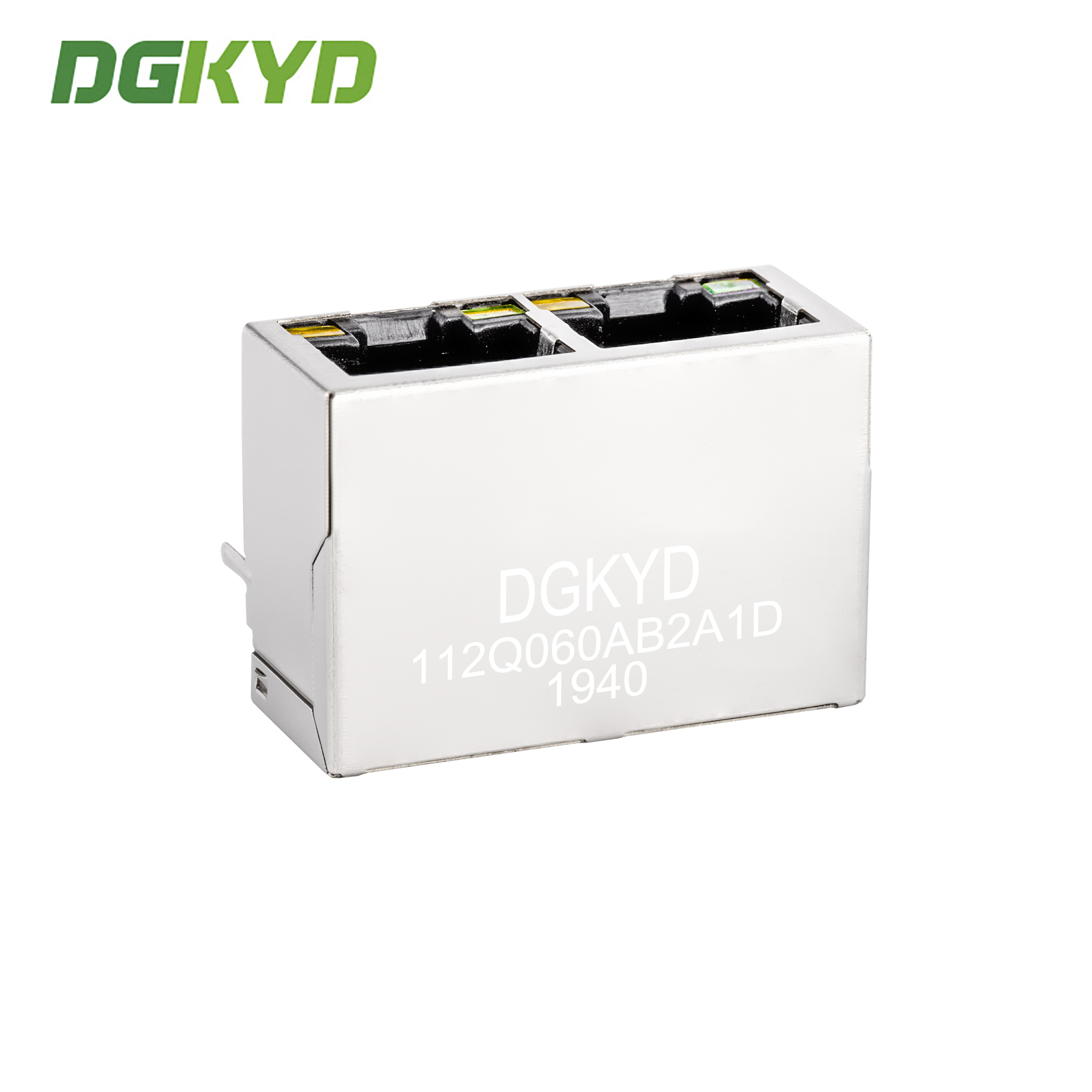

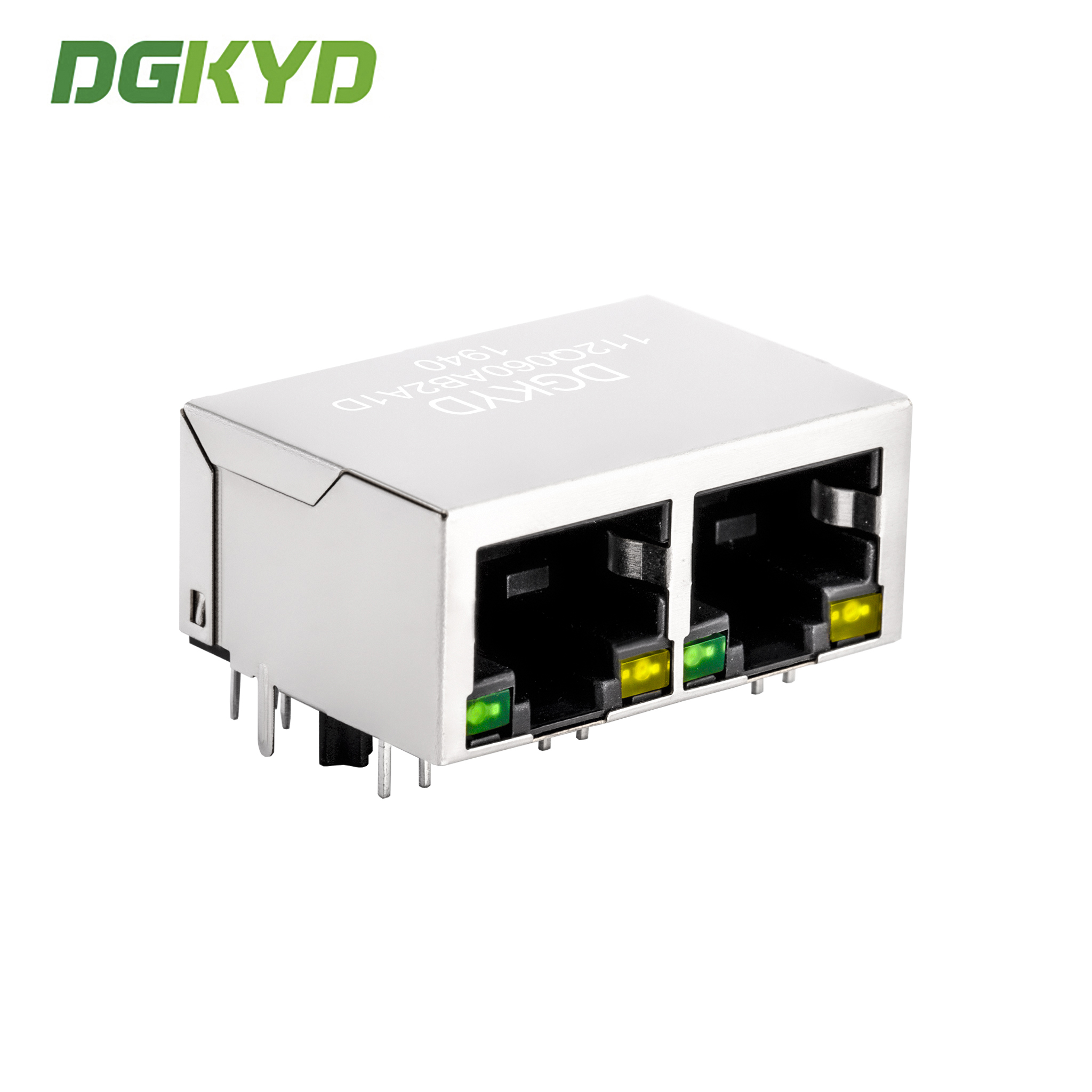

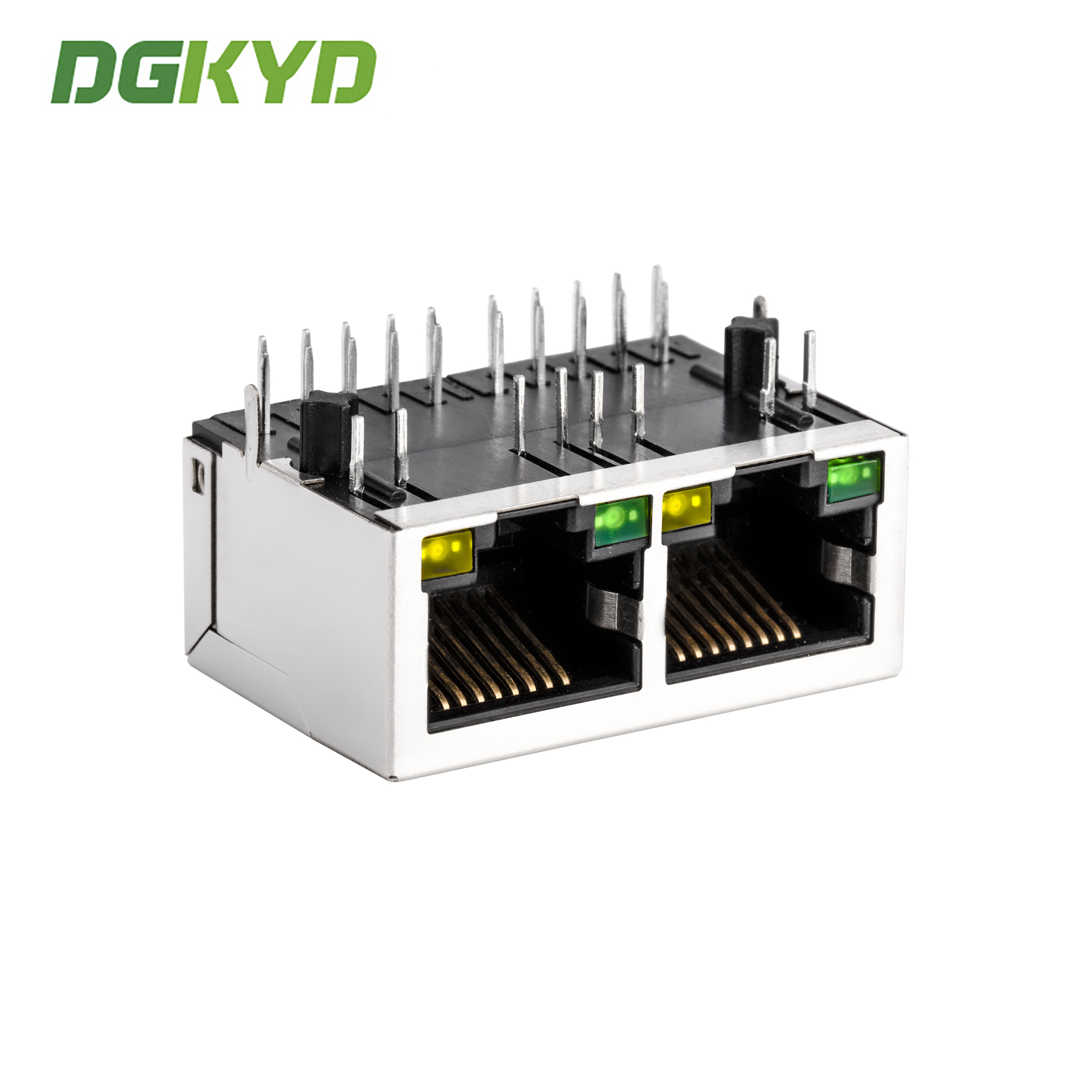

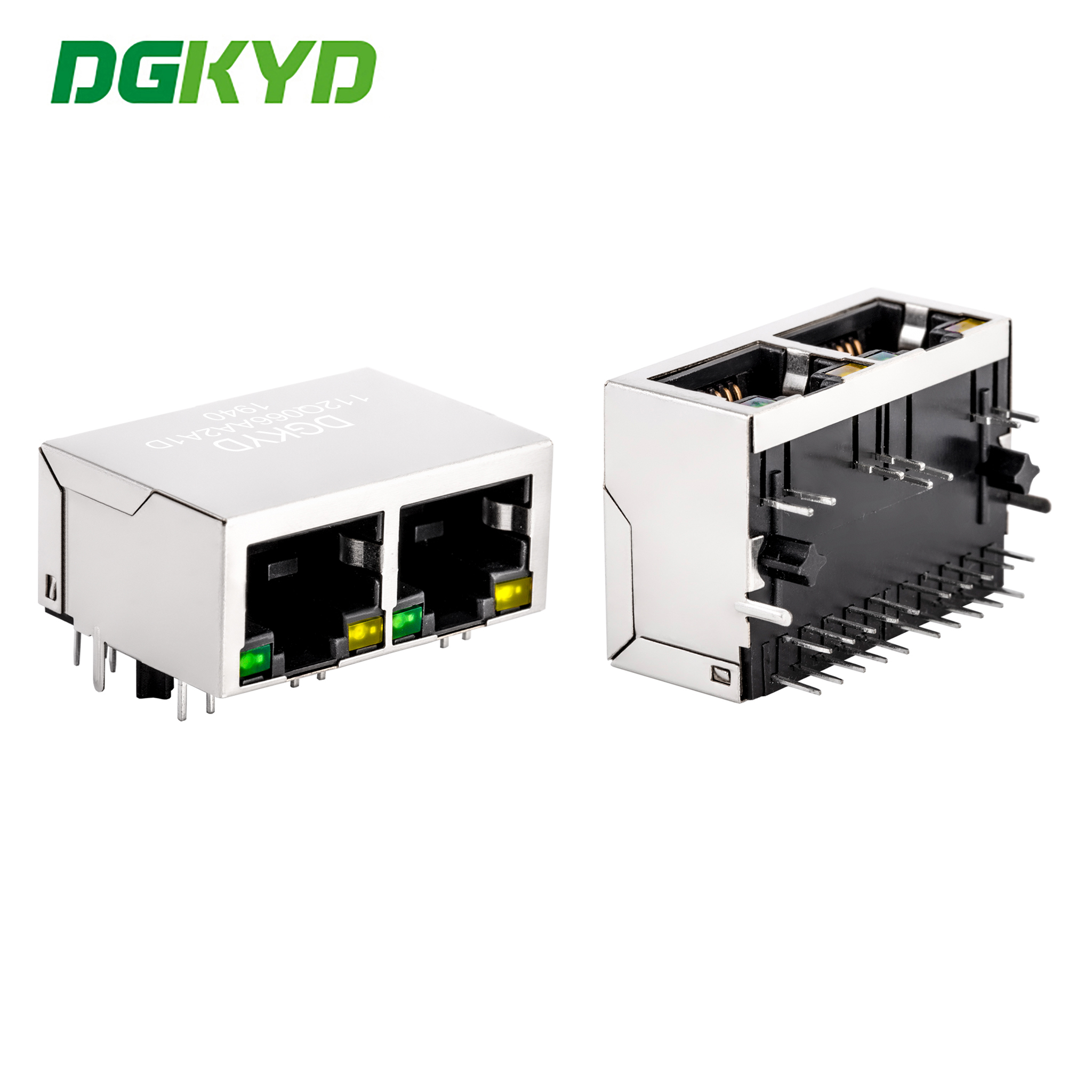

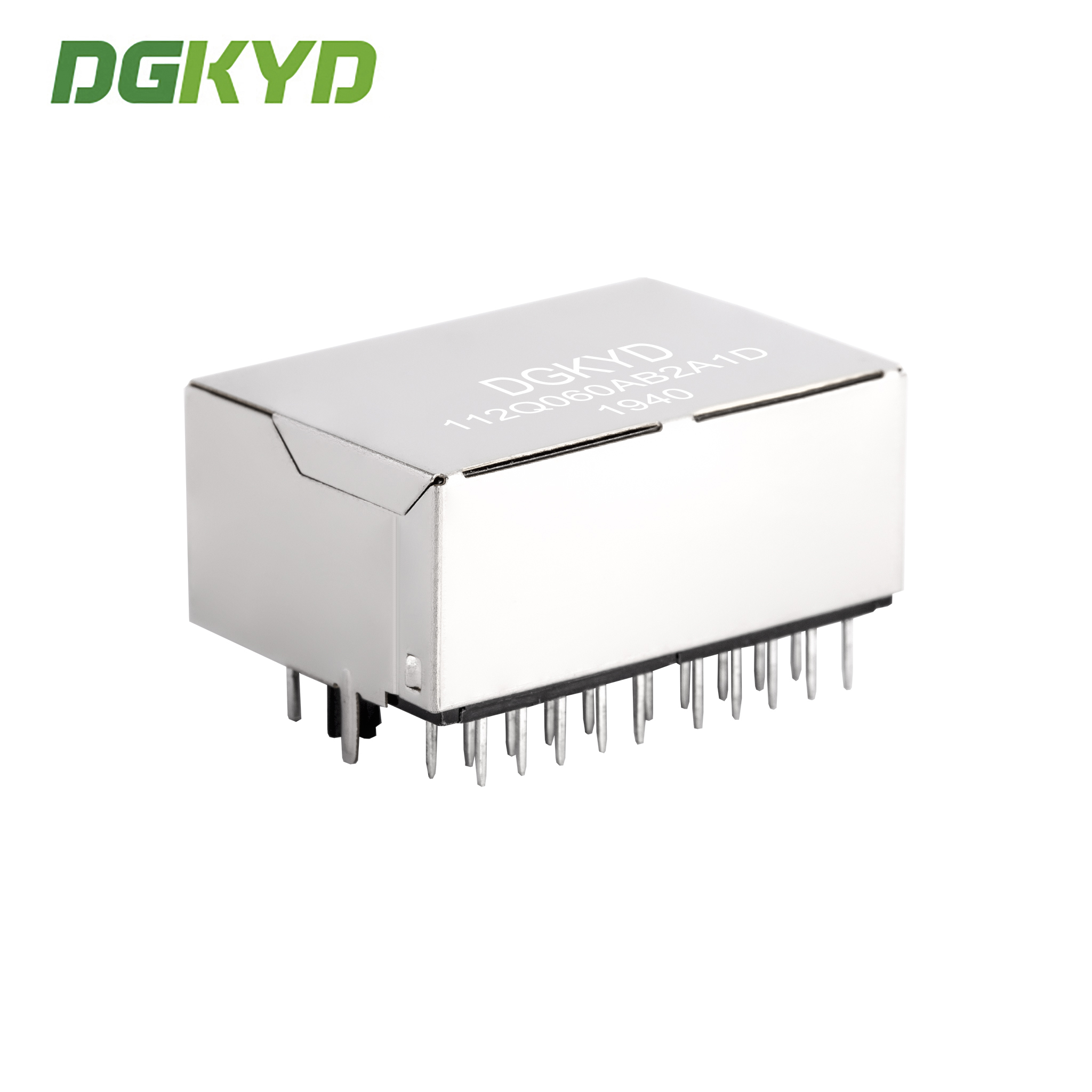

Images du produit

Schéma technique

Vue interne

Vue de face

Vue en angle

Vue de montage

Interface PCB

Indicateur LED

Assemblage final

Spécifications techniques

Type d'interface : Connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type : RJ45 avec magnétisme intégré
Fréquence de fonctionnement : Haute fréquence avec caractéristiques de filtrage et anti-interférences
Température de fonctionnement : -40°C à 85°C
Température de stockage : -40°C à 85°C
Soudure sans plomb : Soudure à la vague jusqu'à 265°C

Capacités de fabrication

Gamme complète d'accessoires de circuit intégré RJ45, approvisionnement direct du fabricant. Nos produits répondent aux normes de l'industrie en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale.

Mode d'affaires : Fabricant
Délai de livraison : Environ deux semaines pour les commandes standard
Options de personnalisation :
- Indicateur lumineux LED (LED verte, jaune, rouge, orange, bleue, bicolore)
- Blindage avec doigts EMI ou sans
- Rapport de bobine du noyau magnétique
- Options de diversification du circuit magnétique
- Placage d'or des contacts (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

Votre satisfaction est notre objectif de service principal !

Foire aux questions

Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant. Bienvenue à visiter notre usine.

Qu'en est-il de votre délai de livraison ?

Pour les produits en stock, livraison sous 5 à 7 jours ouvrables après paiement. Pour les produits personnalisés et hors stock, le délai de livraison est confirmé en fonction de la quantité de la commande.

Pouvez-vous fournir des échantillons ? Sont-ils gratuits ?

Oui. Nous fournissons généralement 2 à 3 échantillons de produits standard gratuitement à des fins de test.

Puis-je y mettre mon propre logo ?

Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes tout à fait capables de personnaliser les produits selon vos spécifications.
