Module de prise RJ45 à 2 ports avec filtre Ethernet à angle droit magnétique

Quantité de commande min :	Négociation	Prix :	Please contact us to get the latest price.
Détails d'emballage :	540Passe en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Capacité d'approvisionnement :	100 000 pièces/jour

Lieu d'origine:	Dongguan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	DGKYD21B002AB2A4D068
Documents:	DGKYD21B002AB2A4D068.pdf

Détail Infomation
Type de produit:	RJ45	Méthode d'encapsulation:	Double paquet intégré
Style de montage PCB:	TREMPER	Forme:	Rectangle
Bouclier:	placage en nickel en cuivre en phosphore	Matériau de logement en plastique:	PBT noir
Nombre de broches:	10	Nombre de cœurs:	8
Dimensions (mm):	17,21 28,5* 25,5	Placage d'or sur les broches de contact:	6U
Température de fonctionnement:	- 40 ℃ ~ 85 ℃	Température de stockage:	- 40 ℃ ~ 85 ℃

Description de produit

Module de prise RJ45 à 2 ports avec filtre Ethernet à angle droit magnétique installé DGKYD21B002AB2A4D068

Numéro de la partie:Le nombre de points de contrôle est déterminé par le système de contrôle de la sécurité.

Paramètres techniques

Paramètre	Valeur
Numéro de la partie	Le nombre de points de contrôle est déterminé par le système de contrôle de la sécurité.
Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-module
Style du connecteur	Je suis Jack.
Type de prise	RJ45
Type de connecteur	Jack modulaire
Le style des verrous	La norme
Fermeture	TAB-UP/DOWN
Filtreur	Avec filtre
Option LED	Avec LED.
Couleur LED	Verte-jaune
Arrêt du panneau	Avec arrêt de panneau
Éclipsé	d'une épaisseur n'excédant pas 10 mm
S'applique à	Circuits imprimés
Configuration du port	Port 2X1
Nombre de postes	10
Configuration de la prise	2X1
Les terminaux par port	8
Matériau du bouclier	Alliages de cuivre pré-plaqués au nickel
Orientation du montage du PCB	Entrée latérale (angle droit)
Plaquage de la zone d'accouplement par contact	D'or 6 u
Matériau de base de contact	Phosphore Bronze
Matériau de plaquage de contact de la queue de soudure	Étain-plomb sur nickel
Mode de montage des PCB	À travers le trou
Méthode de résiliation à la carte PC	Par le biais de l'ajustement par pressage
Blocage du plateau	Avec/sans verrouillage à bord
Matériel de logement	Polyester à base de PBT
Couleur du boîtier	Noir
Température du matériau d'habitation	La norme
Classification UL de la flammabilité	Le produit doit être soumis à un contrôle de qualité.

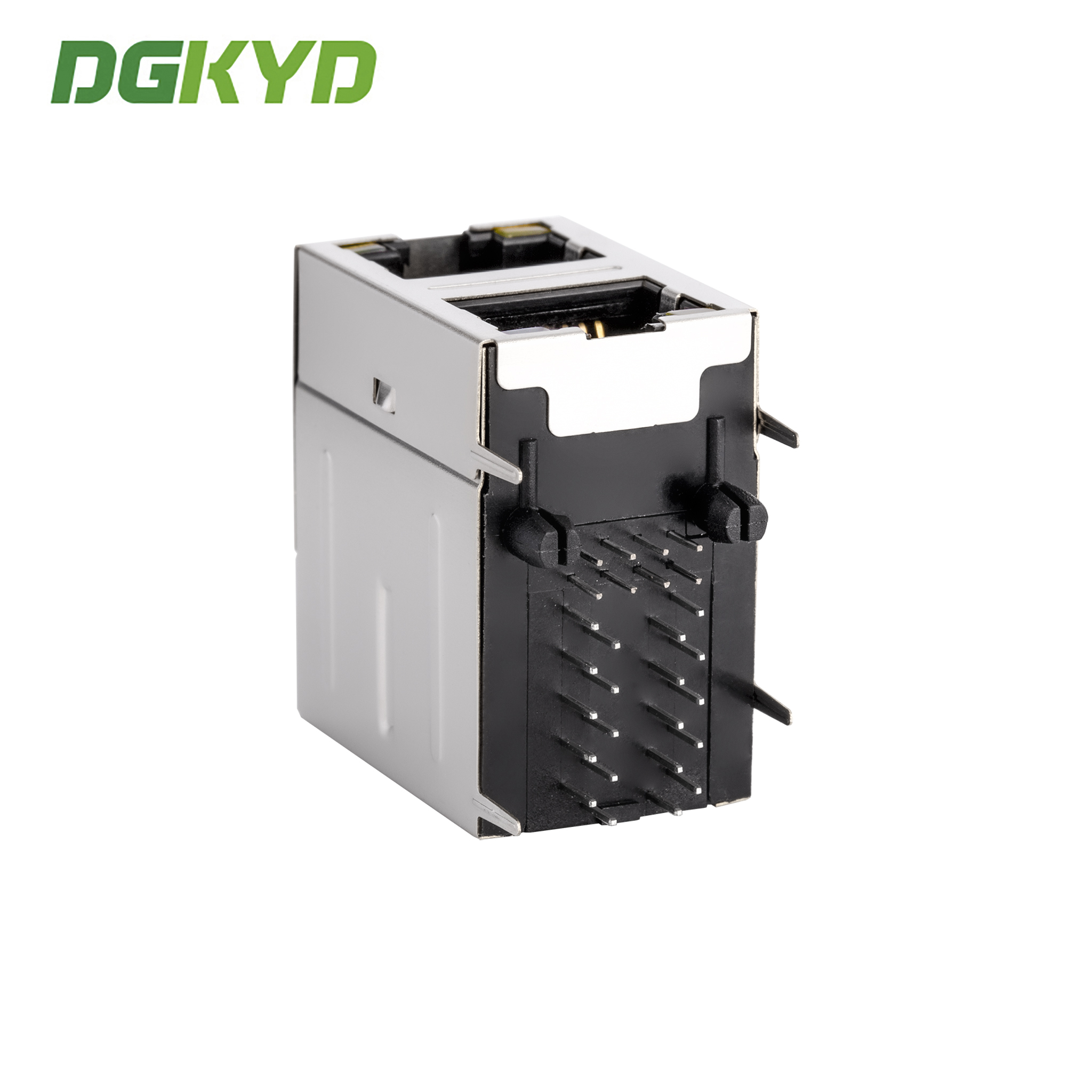

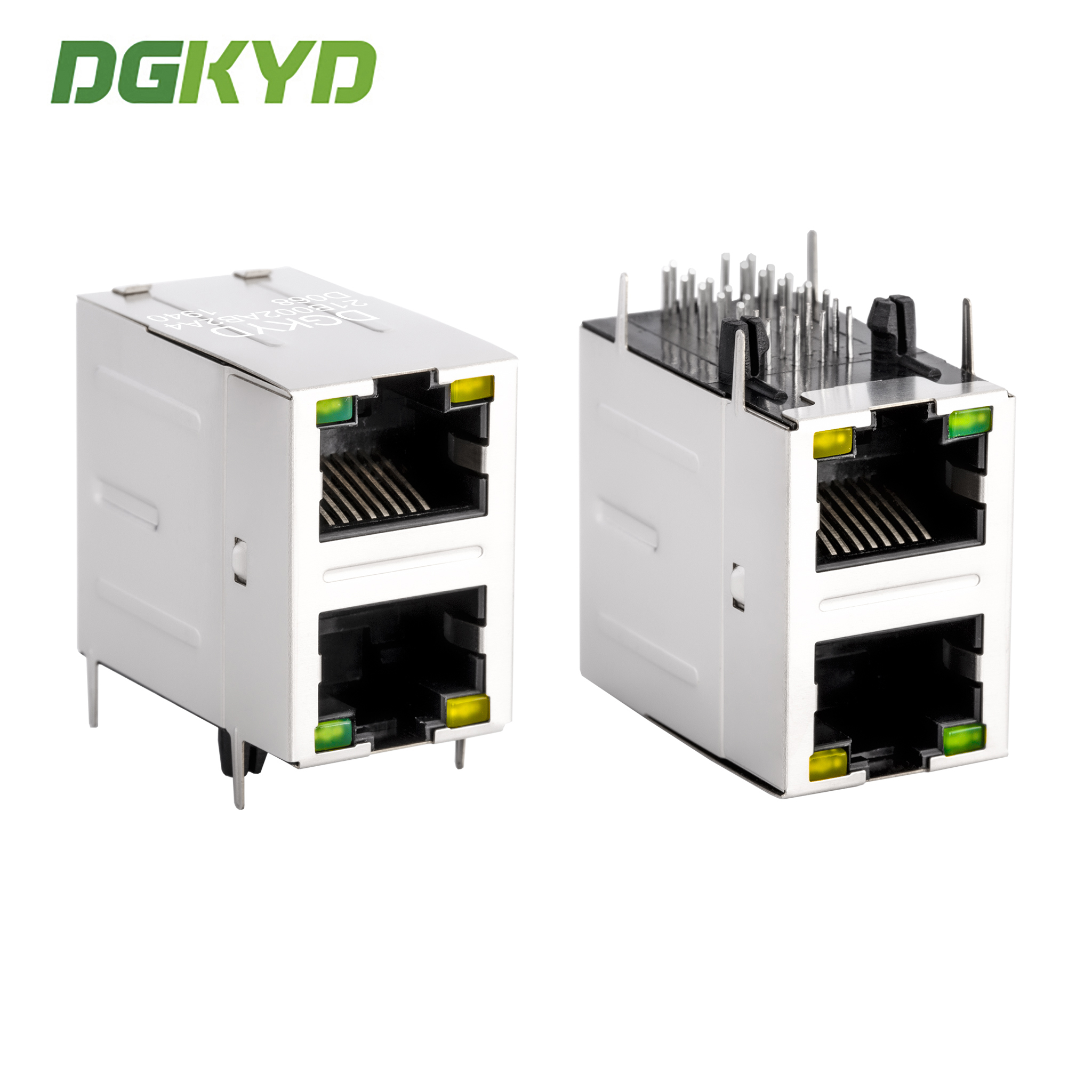

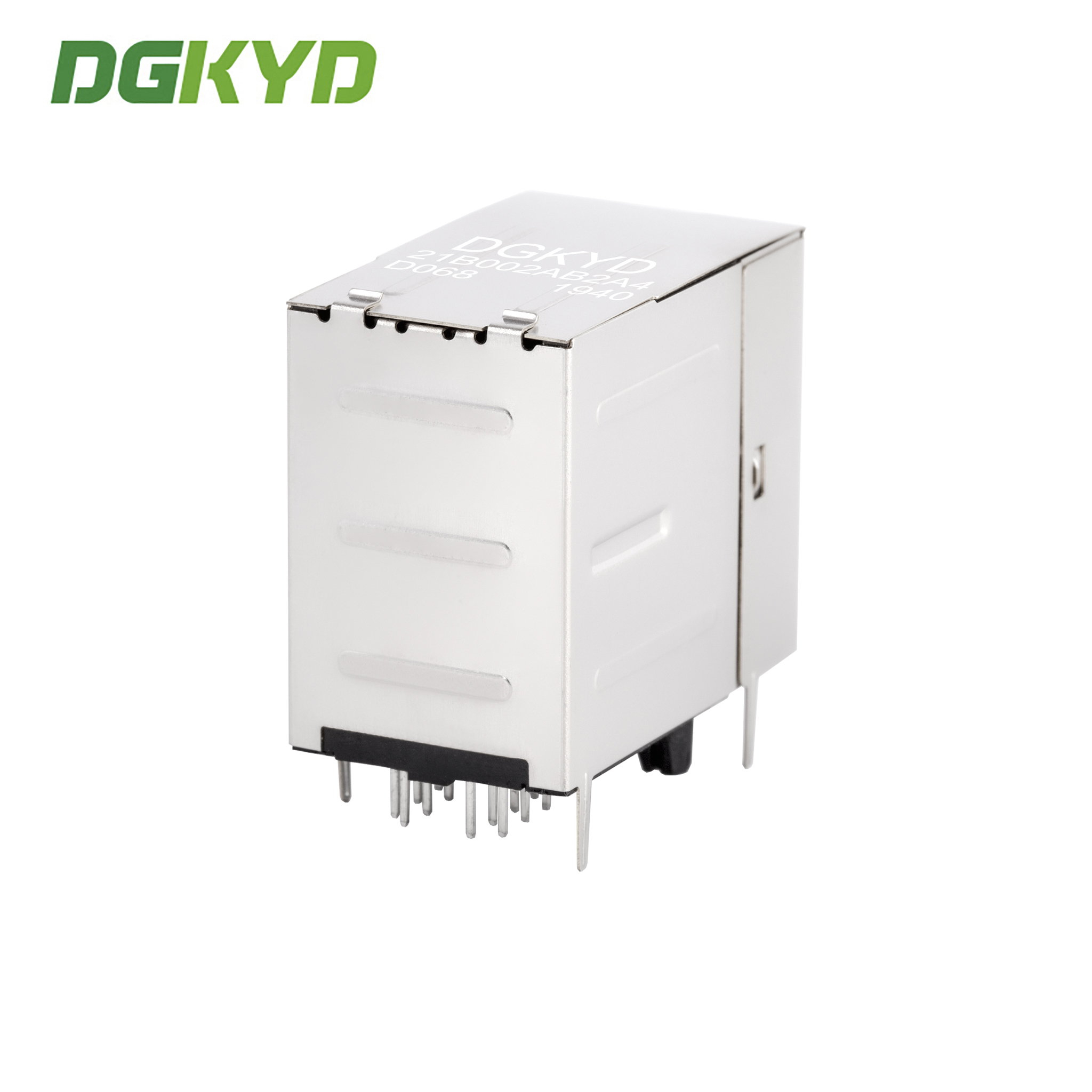

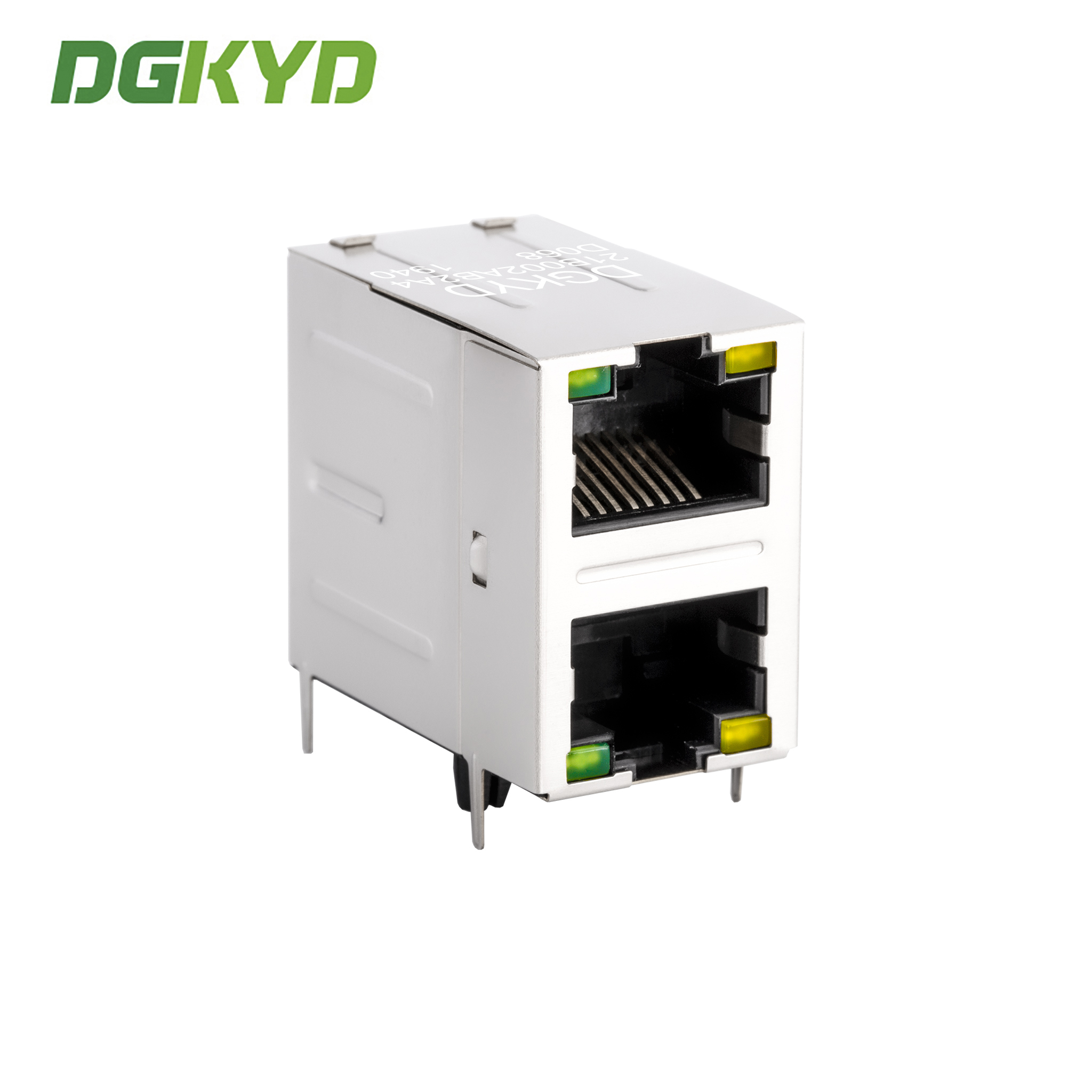

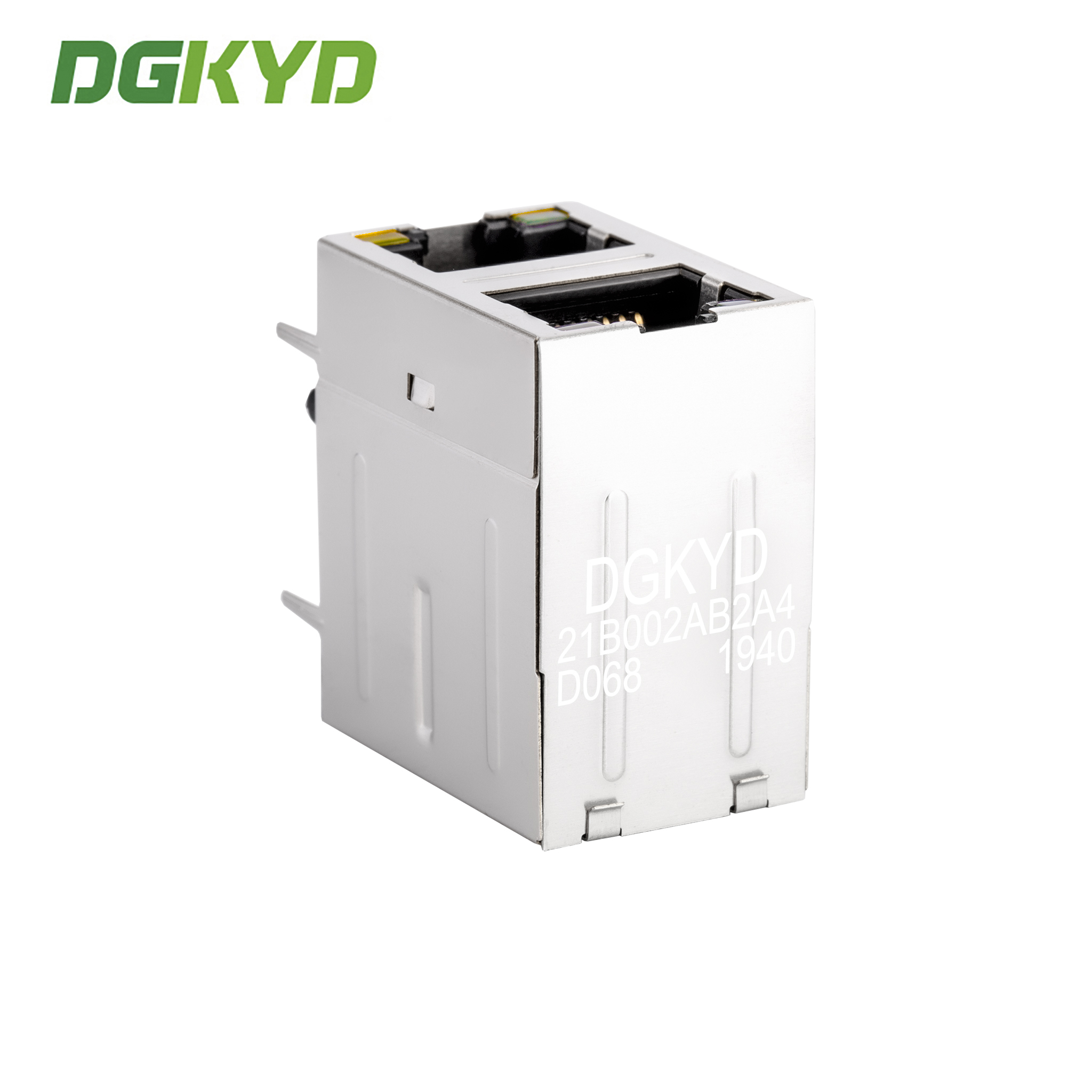

Images du produit

Spécifications techniques

Type d'interface: connecteur RJ45 pour Ethernet 10/100/1000BASE-T
Type: RJ45 avec magnétique intégré
Fréquence de fonctionnement: haute fréquence avec caractéristiques de filtrage et d'anti-interférence
Température de fonctionnement: -40°C à 85°C
Température de stockage: -40°C à 85°C
Soudage sans plomb: hauteur de soudage en ondes jusqu'à 265°C

Capacité de fabrication

RJ45 série complète d'accessoires de circuits intégrés, fourni directement par le fabricant

Mode opérationnel: fabricant
Délai de livraison: environ deux semaines pour les commandes standard
Options de personnalisation:
- Lumière d'indicateur LED (LED vert, jaune, rouge, orange, bleu, bicolore)
- Bouclier avec ou sans doigts EMI
- Ratio de bobine du noyau magnétique
- Options de diversification des circuits magnétiques
- Plaquage par contact avec de l'or (FU, 3U, 6U, 15u, 30U, 50U)
- Matériau de boîtier en plastique (PBT, PA46, PA9T, LCP)

Nos produits répondent aux normes de l'industrie en matière de propriétés électriques, de dimensions mécaniques et de conformité environnementale.

Questions fréquemment posées

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes un fabricant. Bienvenue à visiter notre usine.

Q: Quel est votre délai de livraison?

R: Pour les produits en stock, la livraison dans les 5-7 jours ouvrables après le paiement. Pour les produits personnalisés et en rupture de stock, le délai de livraison est confirmé en fonction de la quantité de commande.

Q: Pouvez-vous fournir des échantillons?

R: Oui. Nous fournissons généralement 2-3 échantillons de produits standard gratuits à des fins de test.

Q: Puis-je y mettre mon propre logo?

R: Oui. En tant que fabricant avec 11 ans d'expérience OEM, nous sommes pleinement capables de personnaliser les produits selon vos spécifications.
