Description de produit

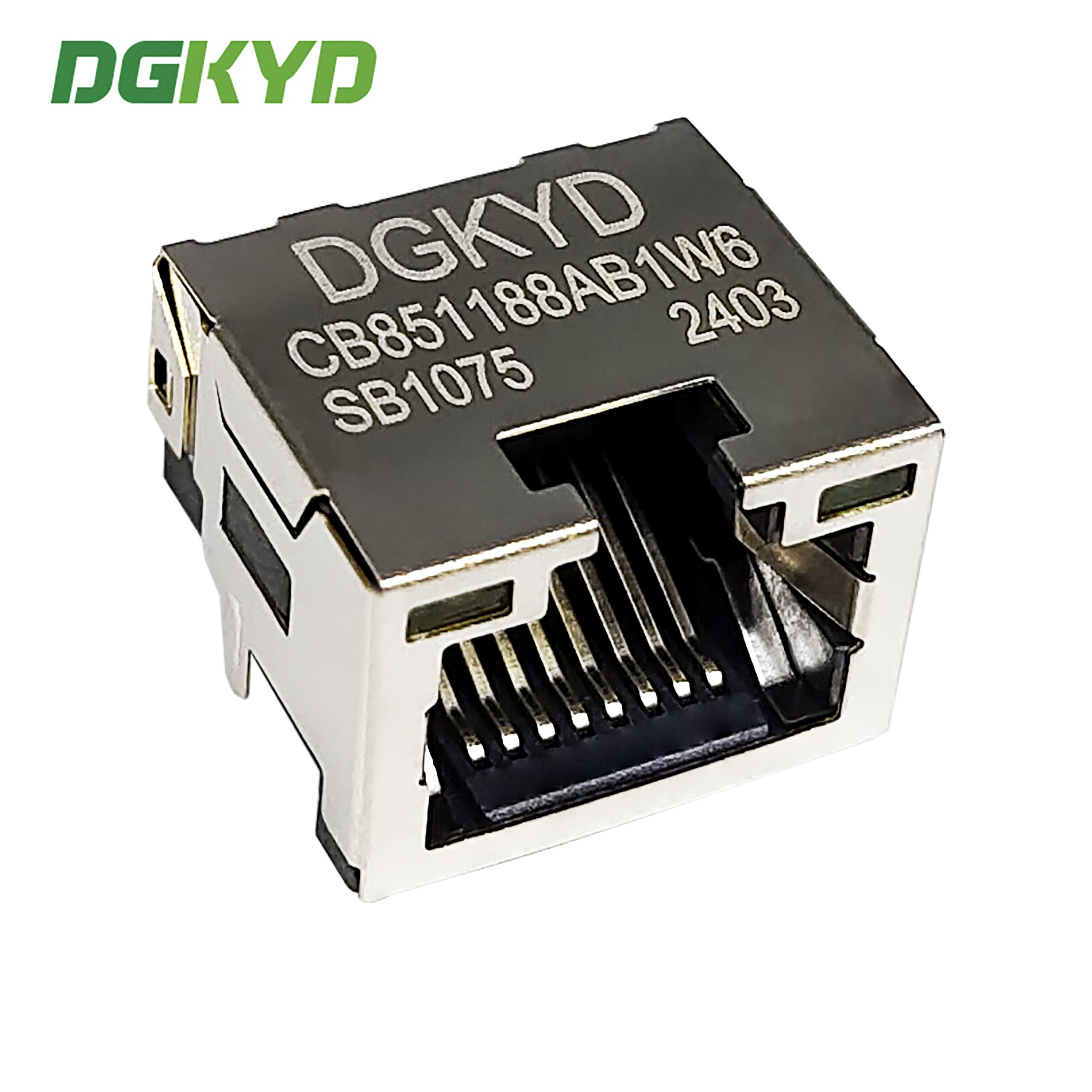

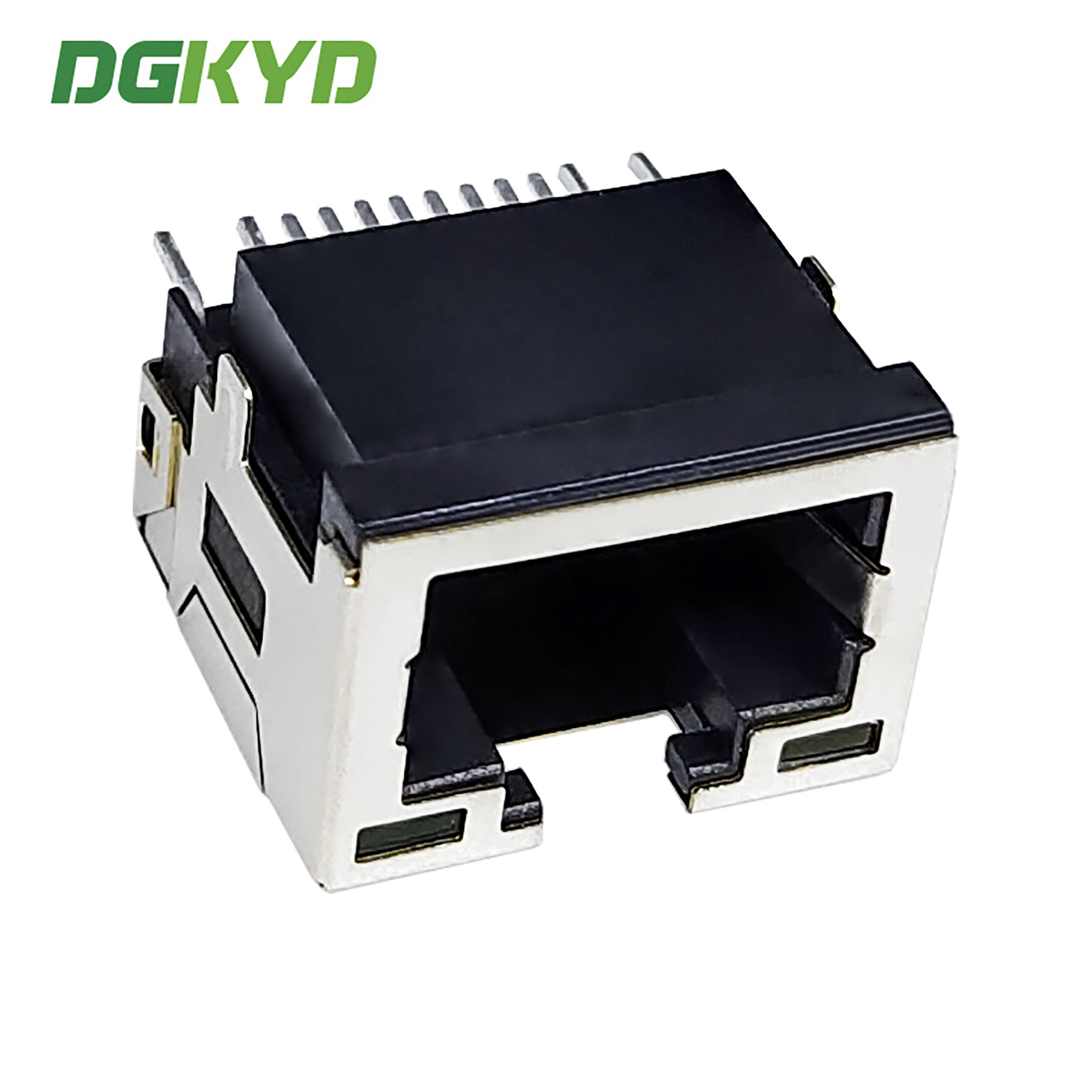

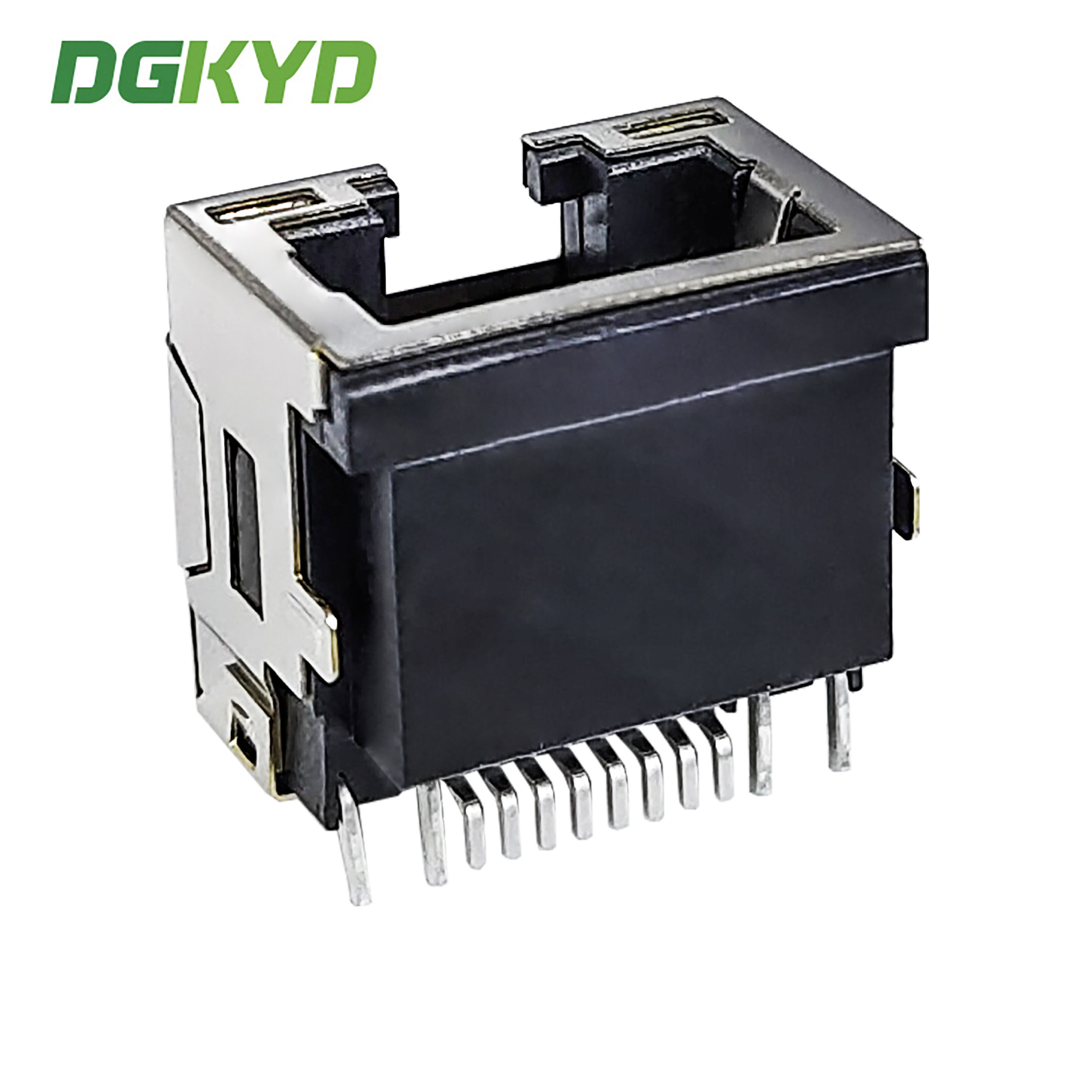

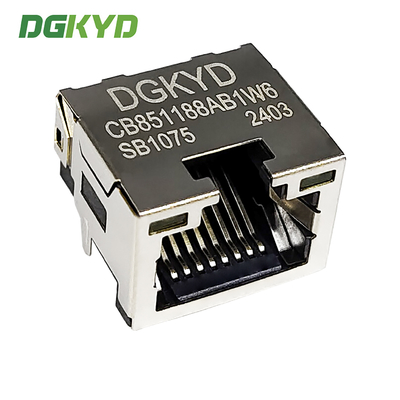

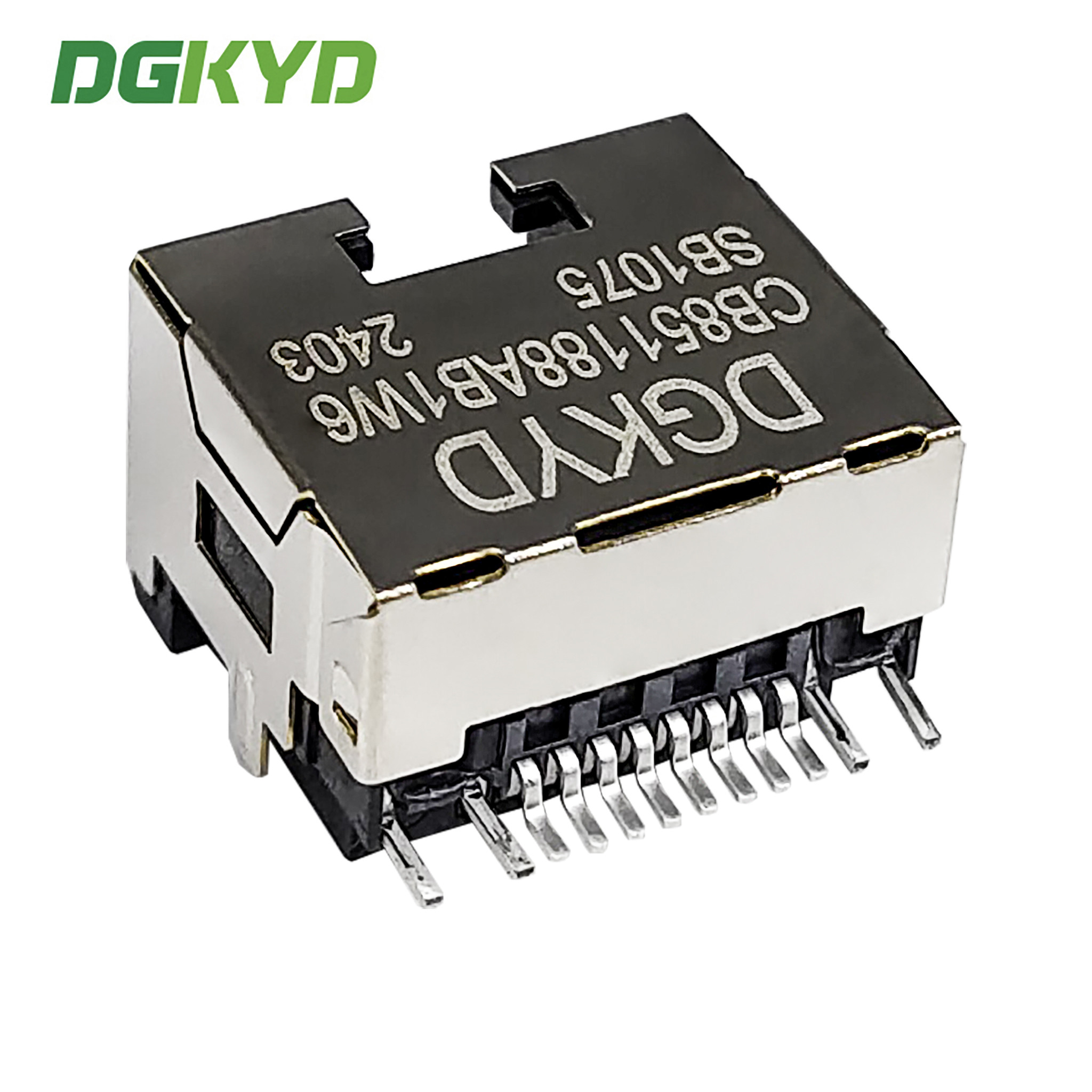

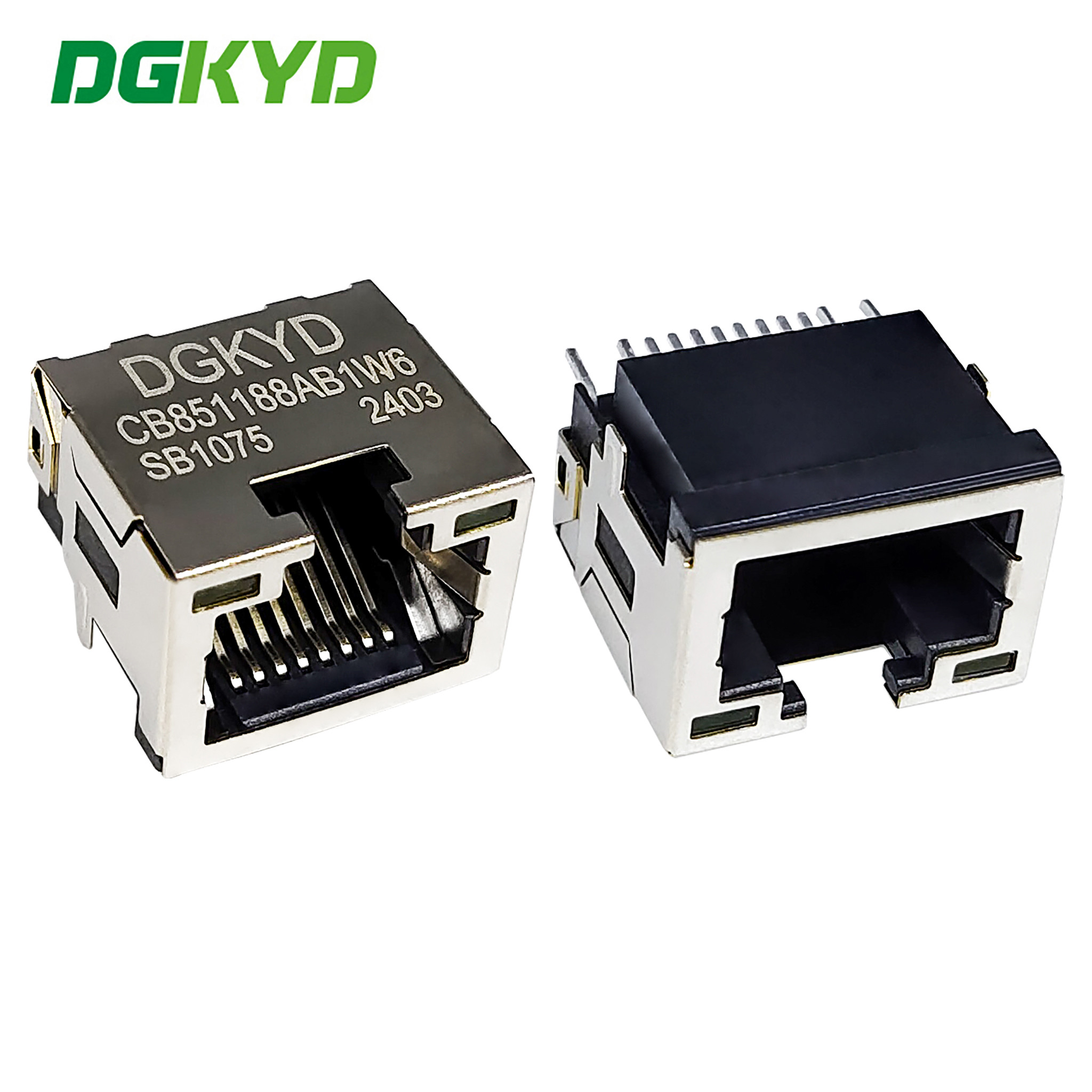

Connecteur RJ45 SMD carte de plongée 8.5 avec lumière 8P8C type patch DGKYDCB851188AB1W6SB1075
Document de spécification du produit
DGKYDCB851188AB1W6SB1075.pdf
| Numéro de pièce |
DGKYDCB851188AB1W6SB1075 |
Marque |
DGKYD/OEM/ODM |
| Lieu d'origine |
Guangdong, Chine |
Certification |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Type de produit |
Connecteur-Modulaire |
Style de connecteur |
Jack |
| Type de Jack |
RJ45 |
Type de connecteur |
Jack modulaire |
| Style de verrouillage |
Standard |
Loquet |
TAB-UP |
| Filtre |
Sans filtre |
Option LED |
Avec LED |
| Couleur de la LED |
Jaune/Vert |
Arrêts de panneau |
Avec arrêts de panneau |
| Blindé |
Oui |
S'applique à |
Circuit imprimé |
| Vitesse de performance |
10/100//1000BASE-T/TX |
Convient pour le type de soudure |
Refusion (Alternative). |
| Configuration des ports |
Ports simples |
Nombre de positions |
8 |
| Configuration du jack |
1X1 |
Bornes par port |
8 |
| Matériau du blindage |
Alliage de cuivre pré-plaqué nickel |
Orientation de montage du PCB |
Entrée latérale (Angle droit) |
| Matériau de placage de la zone d'accouplement des contacts |
Or 6u/15u/30u/50u |
Matériau de base du contact |
Bronze phosphoreux |
| Matériau de placage du contact de la queue de soudure |
Étain-Plomb sur Nickel |
Style de montage du PCB |
Trou traversant |
| Méthode de terminaison sur la carte PC |
Trou traversant-Press-Fit |
Verrouillage de la carte |
Avec/Sans verrouillage de la carte |
| Matériau du boîtier |
Polyester LCP |
Couleur du boîtier |
Noir |
| Température du matériau du boîtier |
Standard |
Classement d'inflammabilité UL |
UL 94V-0 |
Type d'interface : application de tête de cristal : Ethernet 10 / 100 / 1000BASE-T
Type : RJ45 intégré dans la magnétisme
Fréquence de fonctionnement : haute fréquence caractéristique : filtrage, anti-interférence
Température de fonctionnement : 40 ℃ - 85 ℃
Température de stockage : - 40 ℃ - 85 ℃
Soudure sans plomb : hauteur de soudure à la vague jusqu'à 265 ℃
RJ45 série complète d'accessoires de circuits intégrés, fabricant de connecteurs réseau RJ45 approvisionnement direct
1. Mode commercial : Fabricant
2. Délai de livraison : livraison à temps, environ deux semaines.
3. Spécifications pour les choix : voyant lumineux LED (vert, jaune, rouge, orange, bleu, LED bicolore)>
Blindage avec doigts EMI ou non
rapport de bobinage du noyau magnétique
diversification des circuits magnétiques en option
placage or de contact (FU, 3U, 6U, 15u, 30U, 50U)
matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)
4. Les propriétés électriques des produits répondent aux normes de l'industrie, l'apparence et les propriétés mécaniques répondent aux dimensions d'apparence, aux normes de l'industrie manufacturière mécanique et aux normes de protection de l'environnement. Votre satisfaction est le but de notre service !
Paramètres de performance :
1. Appliqué à Ethernet, rapport de bobinage : 1CT: 1CT
2. Répondre à IEEE 802.3 & ANSI X 3.263 standard
3. Inductance en circuit ouvert (OCL) : 350uH (MIN) @ 100kHz, 0.1VRMS avec 8Ma DC Bias
4. Processus de soudure à la vague de 265 ℃ Max répondant aux exigences de la norme EU ROHS
5. Tension de tenue : 2250VDC 1mA max, 60s
6.Impédance : 100 ohms
7. L'interface RJ45 répond à la norme FCC 68.5 standard
8. Résistance CC : 1,5 Ω
