RJ45 1000/BASE-T Integrated Filtering Network Connector SMT LCP Surface Mount Interface DGKYD211Q106AB1A7CBS057

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057

Contactez

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057

Quantité de commande min :	1 pièce	Prix :	Please contact us to get the latest price.
Détails d'emballage :	Plateau en carton	Délai de livraison :	10 jours
Conditions de paiement :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Capacité d'approvisionnement :	100 000 pièces par jour

Lieu d'origine:	DongGuan de Chine	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numéro de modèle:	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.

Détail Infomation
Application du projet:	fibre optique, caméra ip, dvr, dsl, modem, wifi etc.	Caractéristique:	Port de réseau RJ45 protégé
Produit d'origine:	Oui	Type:	Prise magjack rj45 multi-broches
Genre:	prise rj45	Nom du produit:	RJ45 Jack modulaire
Température de fonctionnement:	-40°C~+85°C	Température de stockage:	-40°C~+85°C
Transformateur:	Avec le transformateur	Option LED:	Verte ou jaune
Mettre en évidence:	Connecteur RJ45 SMT LCP , Connecteur réseau à filtre intégré , connecteur extérieur du bâti rj45

Description de produit

Connecteur réseau intégré RJ45 1000/BASE-T avec filtrage LCP montage en surface interface DGKYD211Q106AB1A7CBS057

Document de spécifications produit

DGKYD211Q106AB1A7CBS057.pdf

Numéro de pièce	DGKYD211Q106AB1A7CBS057	Marque	DGKYD/OEM/ODM
Lieu d'origine	Guangdong de Chine	Certification	RoHS/CE/FCC/CE/ISO9001/ISO14001
Type de produit	Connecteur modulaire	Style de connecteur	Jack
Type de Jack	RJ45	Type de connecteur	Modular Jack
Style de loquet	Standard	Loquet	TAB-UP
Filtre	Avec filtre	Option LED	Avec LED
Couleur LED	Jaune-Vert	Arrêts de panneau	Avec arrêts de panneau
Blindé	Oui	S'applique à	Carte de circuit imprimé
Vitesse de performance	10/100/1000/BASE-T/TX	Convient pour le type de soudage	Reflowsolding(Alternative).
Configuration du port	Ports uniques	Nombre de positions	10
Configuration du Jack	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage PCB	Entrée latérale (angle droit)
Matériau de placage de la zone d'accouplement des contacts	Or 6u/15u/30u/50u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de la queue de soudure	Étain-Plomb sur nickel	Style de montage PCB	Traversant
Méthode de terminaison sur carte PC	Traversant-Press-Fit	Verrouillage de carte	Avec/sans verrouillage de carte
Matériau du boîtier	Polyester LCP	Couleur du boîtier	Noir
Matériau du boîtier Température	Standard	Indice d'inflammabilité UL	UL 94V-0

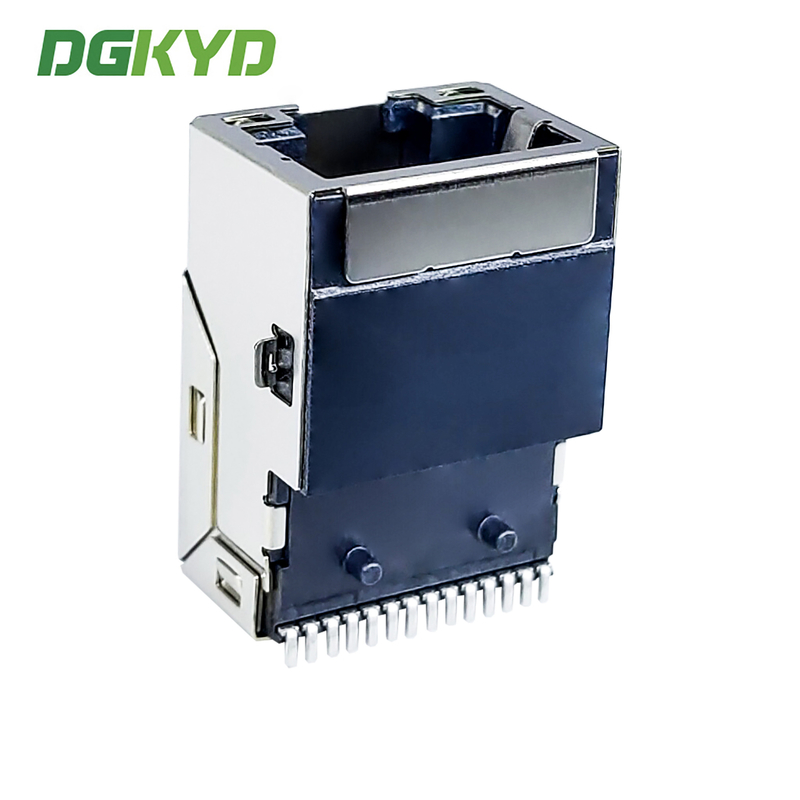

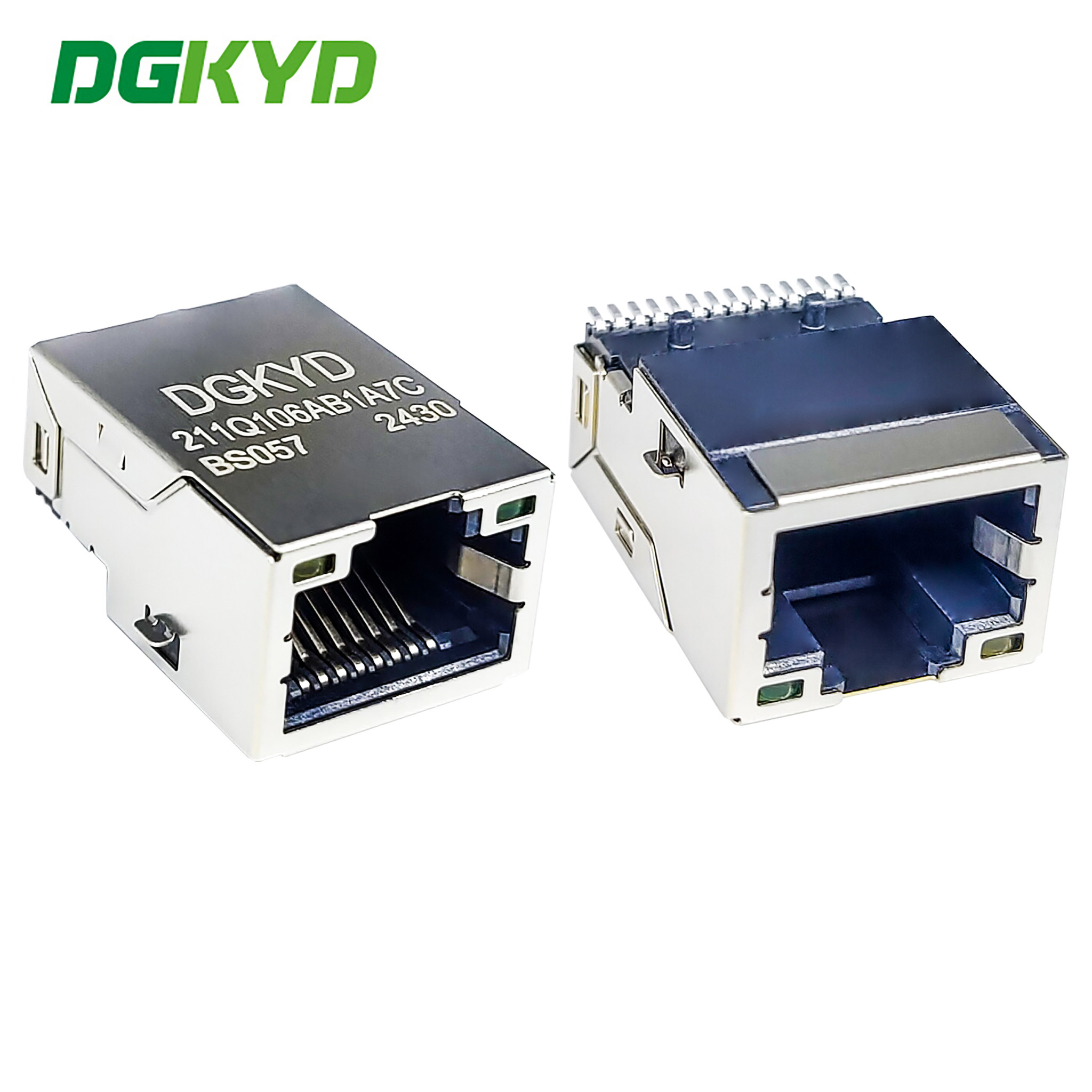

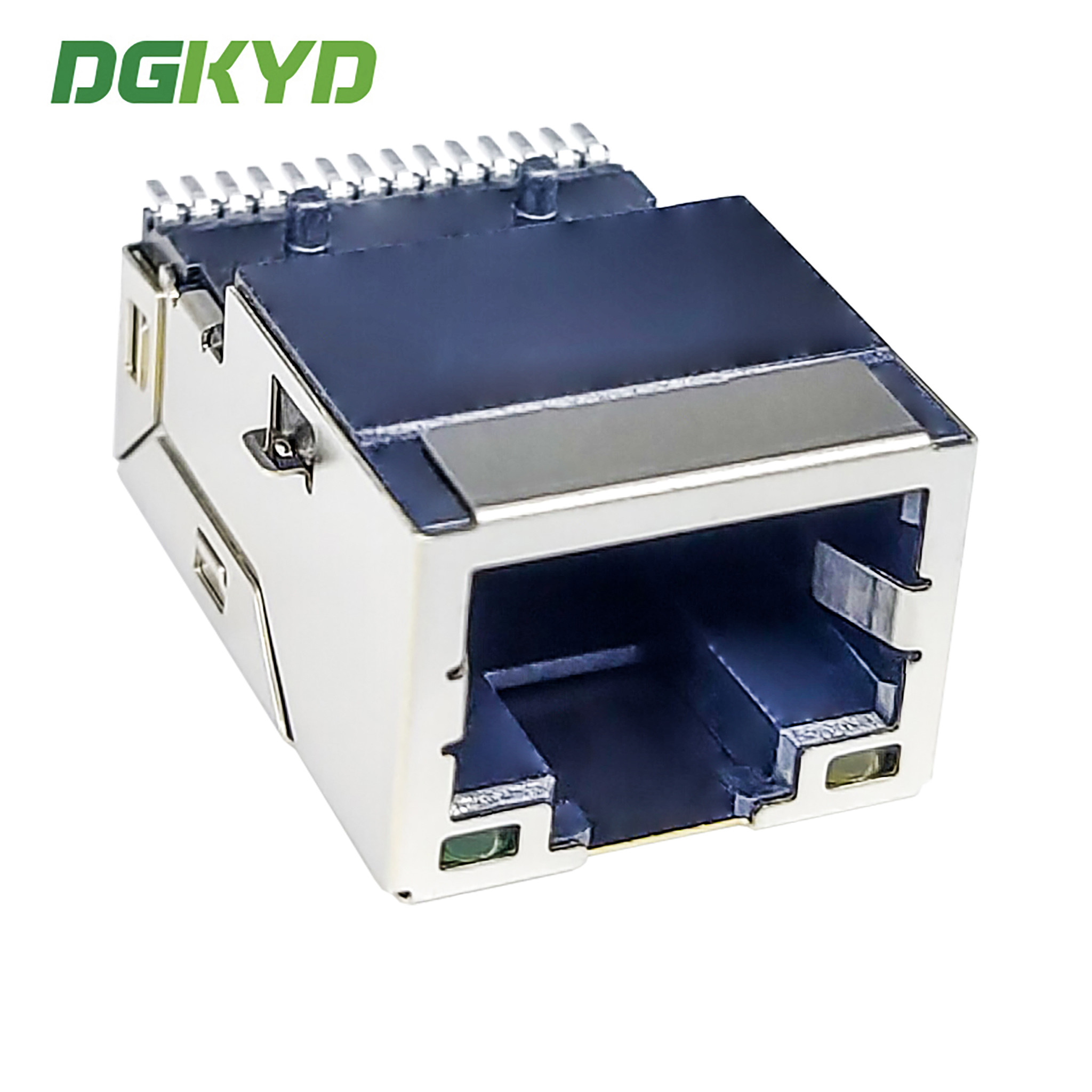

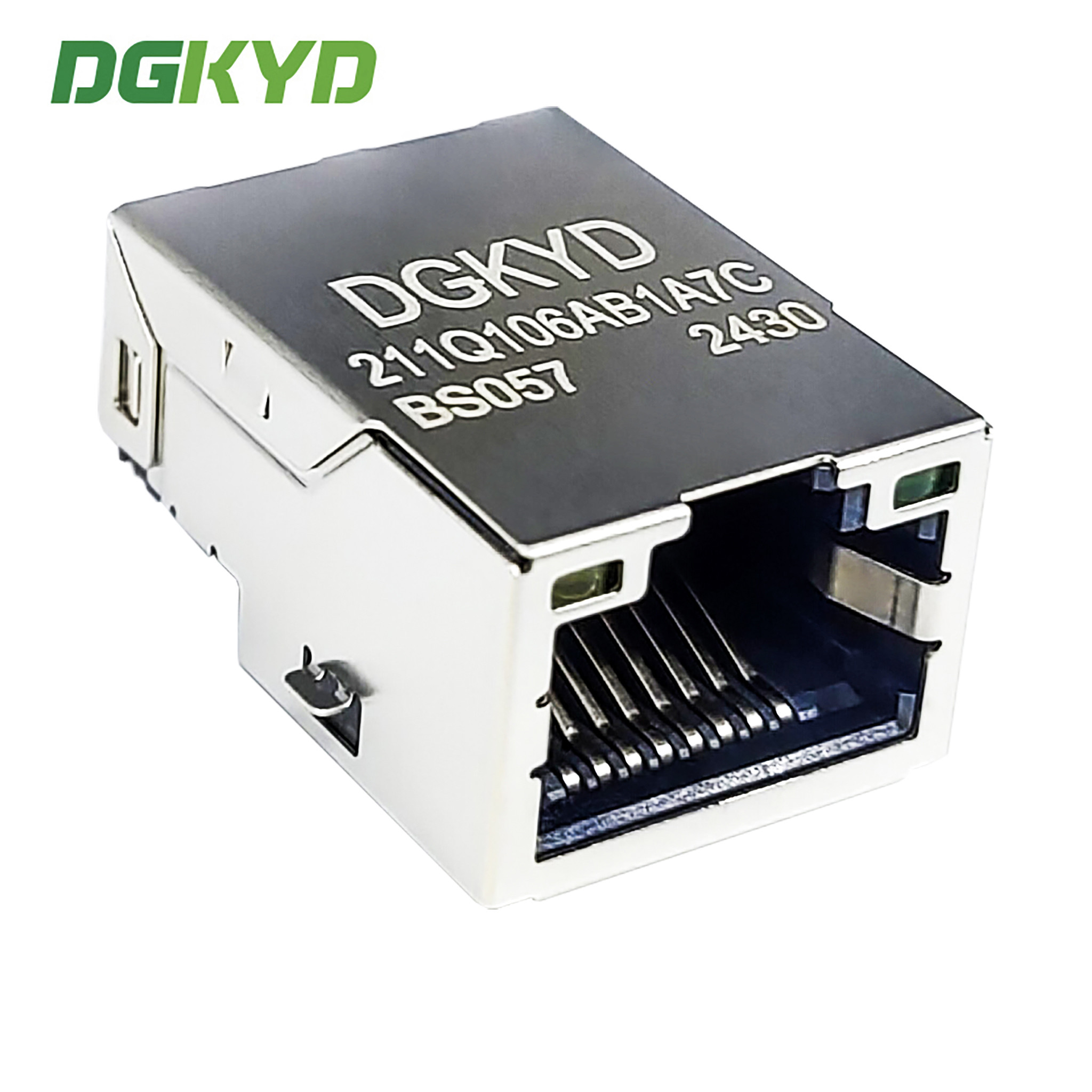

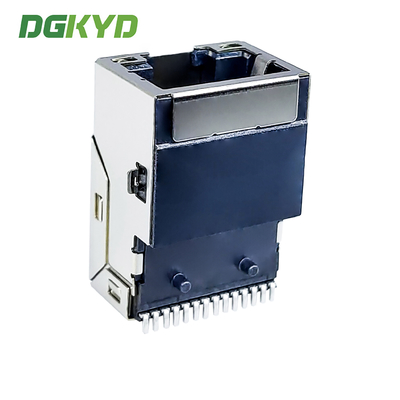

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 0

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 1

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 2

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 3

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 4

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 5

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 6

Connecteur réseau à filtre intégré RJ45 1000/BASE-T SMT LCP Interface à montage en surface DGKYD211Q106AB1A7CBS057 7

Type d'interface : application de tête cristalline : Ethernet 10 / 100 / 1000BASE-T

Type : RJ45 avec magnétisme intégré

Fréquence de fonctionnement : caractéristique haute fréquence : filtrage, anti-interférence

Température de fonctionnement : 40 â„ƒ - 85 â„ƒ

Température de stockage : - 40 â„ƒ - 85 â„ƒ

Soudage sans plomb : soudage à la vague hauteur jusqu'à 265 â„ƒ

Accessoires de circuit intégré complets RJ45, approvisionnement direct du fabricant de connecteurs réseau RJ45

1. Mode commercial : Fabricant

2. Délai de livraison : livraison à temps, environ deux semaines.

3. Spécifications au choix : voyant LED (LED verte, jaune, rouge, orange, bleue, bicolore)>

Blindage avec doigts EMI ou non

rapport de bobine du noyau magnétique

diversification du circuit magnétique en option

placage or des contacts (FU, 3U, 6U, 15u, 30U, 50U)

matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

4. Les propriétés électriques des produits respectent les normes de l'industrie, l'apparence et les propriétés mécaniques respectent les dimensions d'apparence, les normes de l'industrie de fabrication mécanique et les normes de protection de l'environnement. Votre satisfaction est le but de notre service !

Paramètres de performance :

1. Appliqué à Ethernet, rapport de bobine : 1CT: 1CT

2. Conforme aux normes IEEE 802.3 & ANSI X 3.263

3. Inductance en circuit ouvert (OCL) : 350uH (MIN) @ 100kHz, 0.1VRMS avec 8Ma DC Bias

4. Processus de soudage à la vague de 265 â„ƒ Max conforme aux exigences de la norme EU ROHS

5. Tension de tenue : 2250VDC 1mA max, 60s

6.Impédance : 100 ohms

7. L'interface RJ45 est conforme à la norme FCC 68.5

8. Résistance CC : 1,5 Ω
