Description de produit

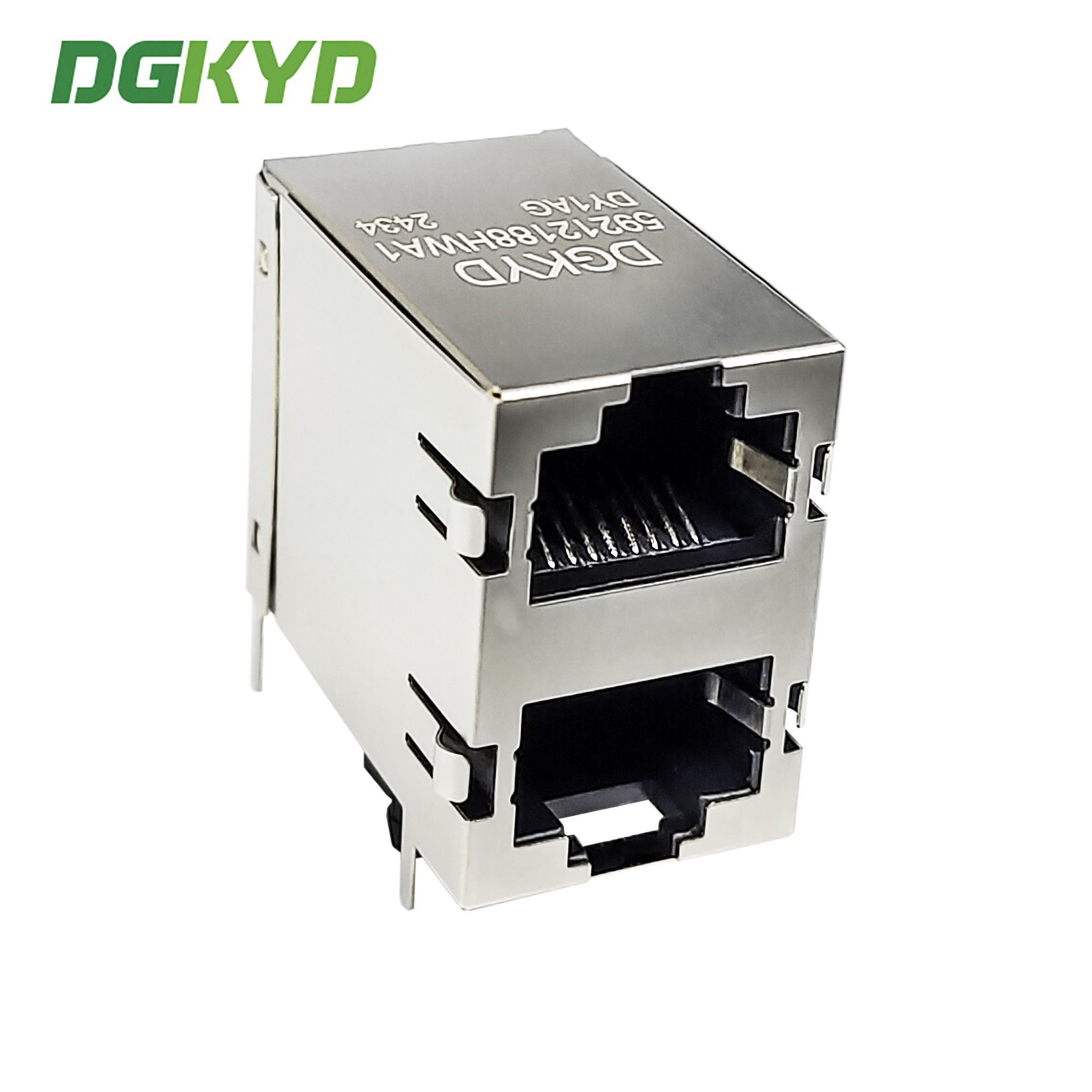

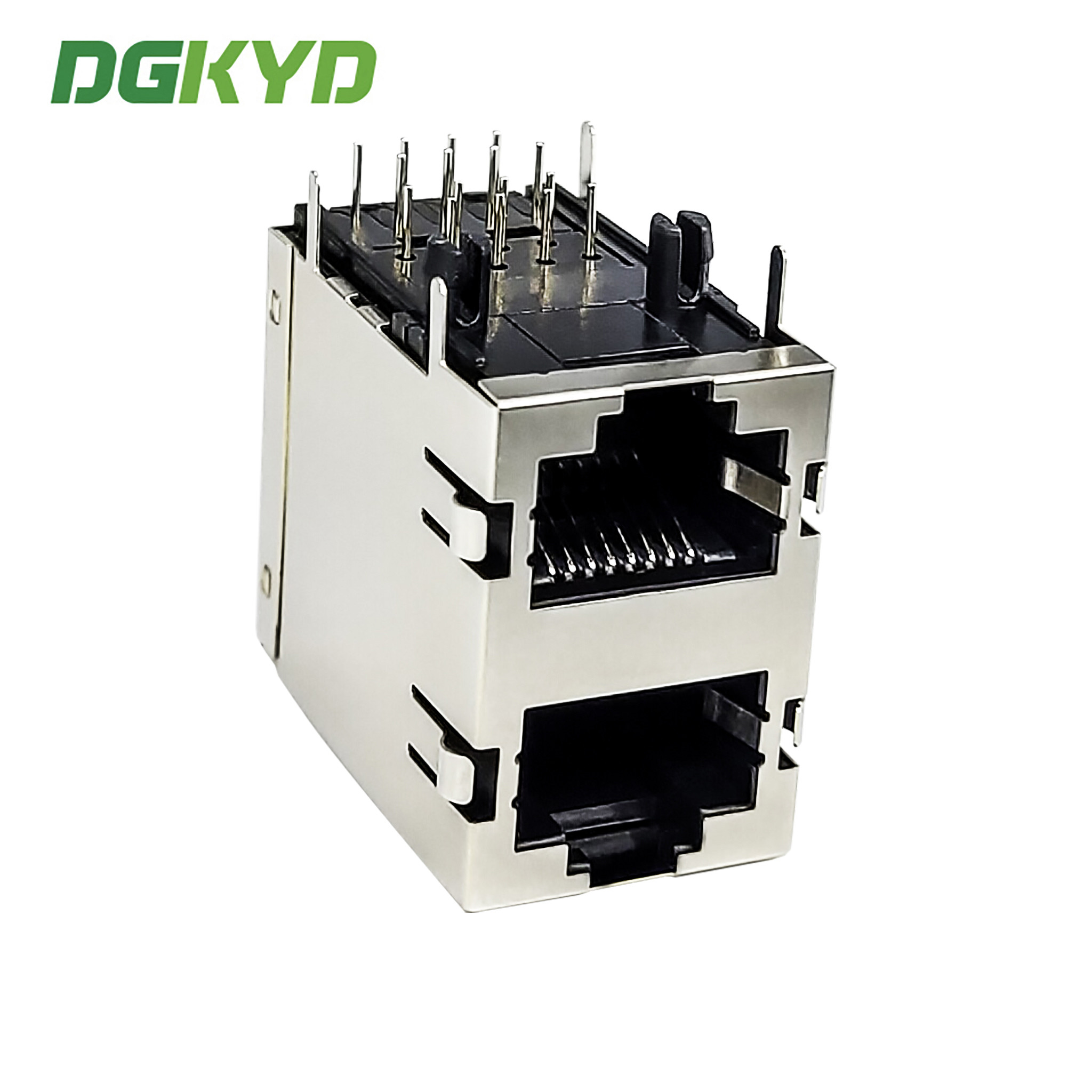

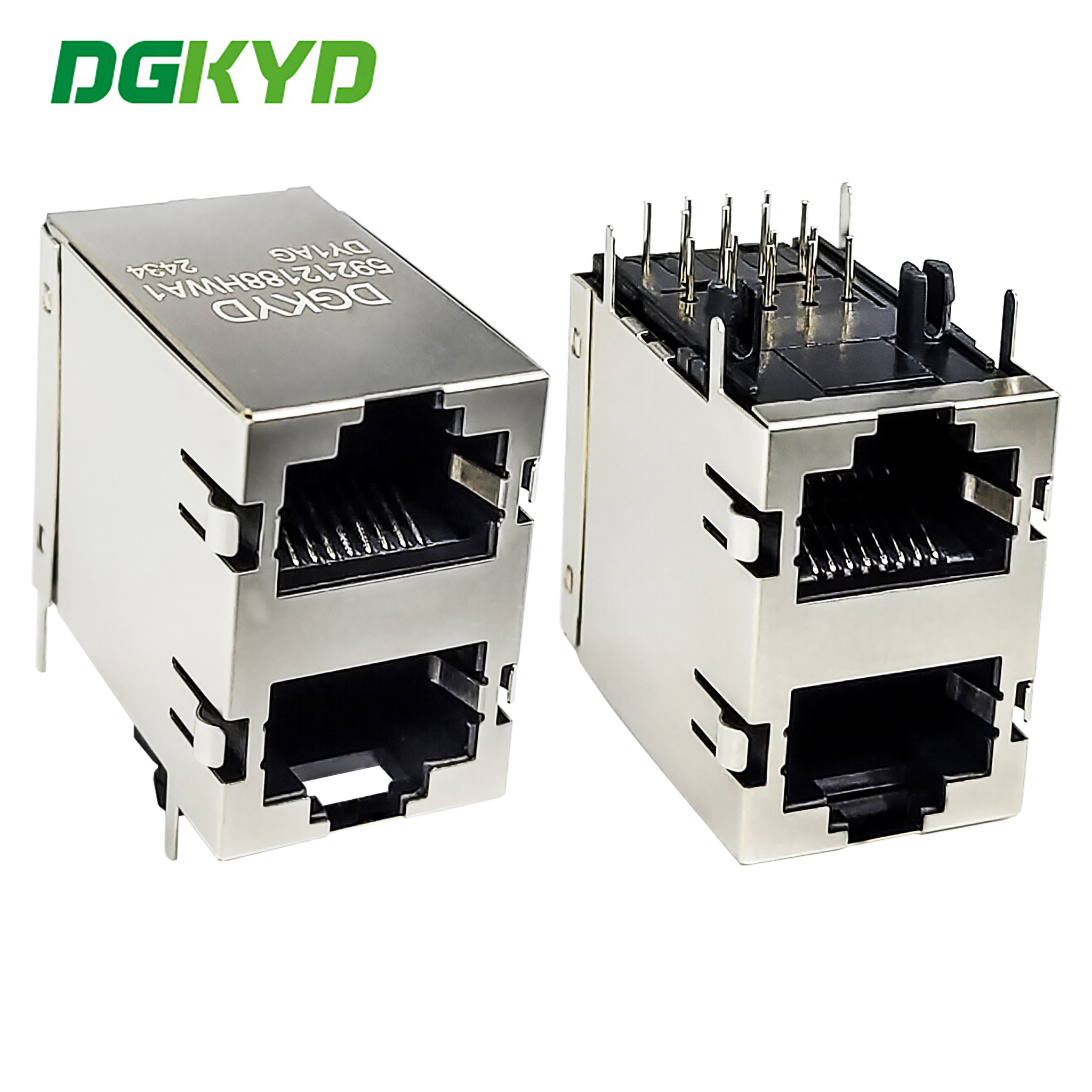

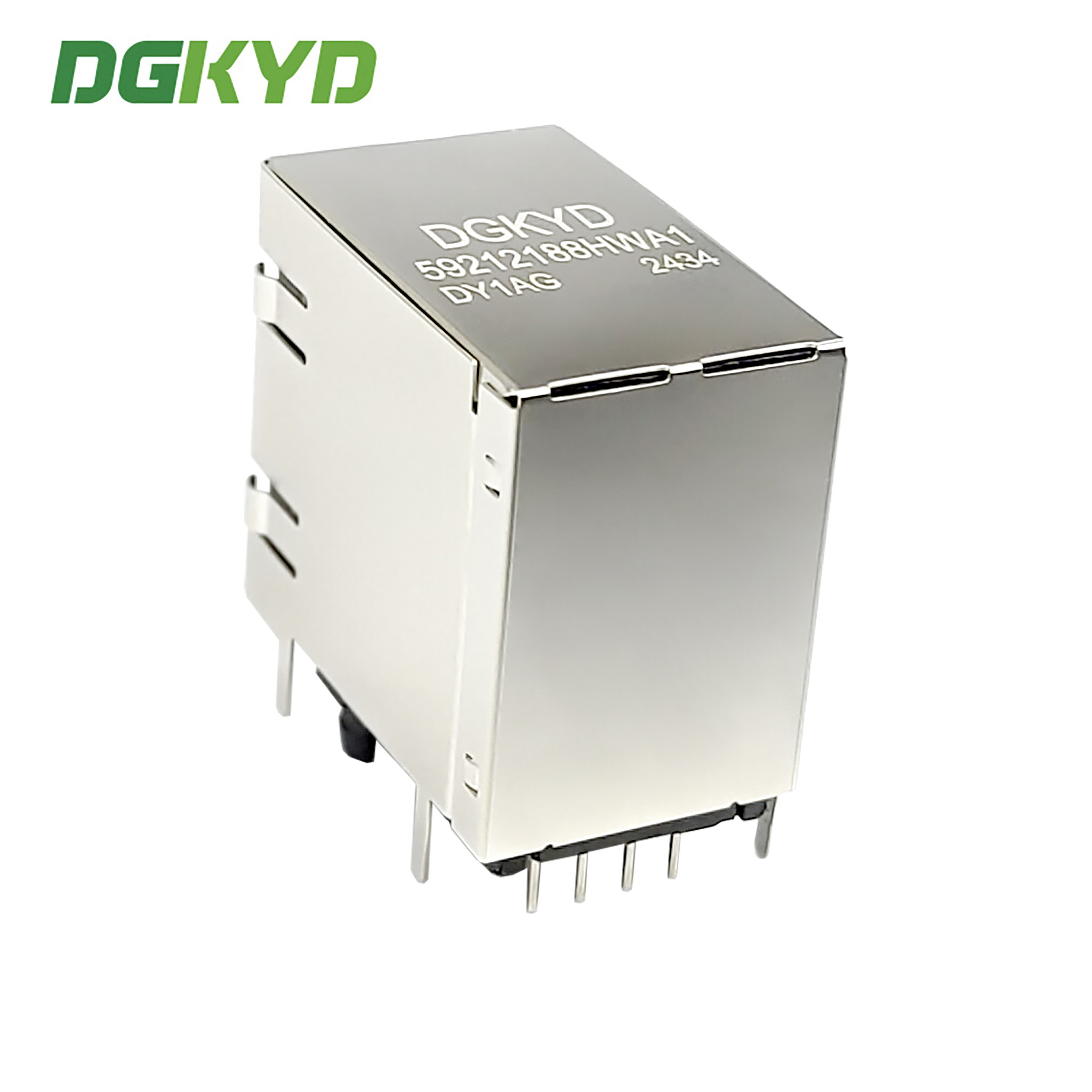

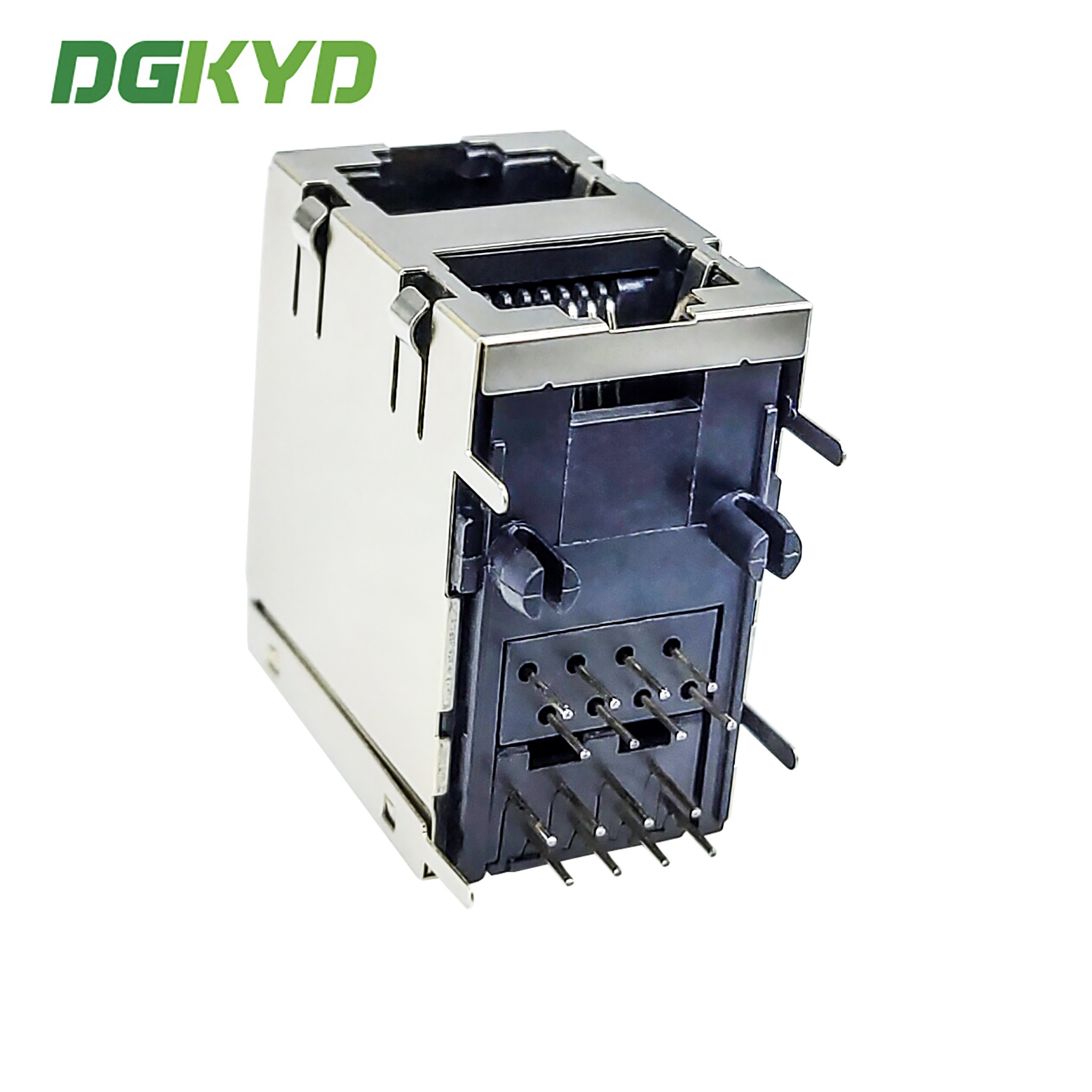

Connecteur RJ45 multi-ports blindé sans bande lumineuse, empilé, type DGKYD59212188HWA1DY1AG
Document de spécifications produit
DGKYD59212188HWA1DY1AG.pdf
| Numéro de pièce |
DGKYD59212188HWA1DY1AG |
Marque |
DGKYD/OEM/ODM |
| Lieu d'origine |
Guangdong de Chine |
Certification |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Type de produit |
Connecteur modulaire |
Style de connecteur |
Jack |
| Type de Jack |
RJ45 |
Type de connecteur |
Jack modulaire |
| Style de loquet |
Standard |
Loquet |
TAB-UP/Down |
| Filtre |
Sans filtre |
Option LED |
Sans LED |
| Couleur LED |
Non |
Arrêts de panneau |
Avec arrêts de panneau |
| Blindé |
Oui |
S'applique à |
Carte de circuit imprimé |
| Vitesse de performance |
10/100//1000BASE-T/TX |
Convient pour le type de soudage |
Soudure par refusion (alternative). |
| Configuration des ports |
Double ports |
Nombre de positions |
8 |
| Configuration du Jack |
2X1 |
Bornes par port |
8 |
| Matériau du blindage |
Alliage de cuivre pré-plaqué nickel |
Orientation de montage sur PCB |
Entrée latérale (angle droit) |
| Matériau de placage de la zone de couplage des contacts |
Or 6u/15u/30u/50u |
Matériau de base des contacts |
Bronze phosphoreux |
| Matériau de placage des contacts de la queue de soudure |
Étain-Plomb sur nickel |
Style de montage sur PCB |
Traversant |
| Méthode de terminaison sur carte PC |
Traversant-Press-Fit |
Verrouillage de carte |
Avec/Sans verrouillage de carte |
| Matériau du boîtier |
PBT Polyester |
Couleur du boîtier |
Noir |
| Matériau du boîtier Température |
Standard |
Indice d'inflammabilité UL |
UL 94V-0 |
Type d'interface : application de tête de cristal : Ethernet 10 / 100 / 1000BASE-T
Type : RJ45 avec magnétisme intégré
Fréquence de fonctionnement : caractéristiques haute fréquence : filtrage, anti-interférences
Température de fonctionnement : 40 ℃ - 85 ℃
Température de stockage : - 40 ℃ - 85 ℃
Soudure sans plomb : soudure à la vague jusqu'à 265 ℃
Accessoires de circuit intégré complets RJ45, approvisionnement direct du fabricant de connecteurs réseau RJ45
1. Mode commercial : Fabricant
2. Délai de livraison : livraison à temps, environ deux semaines.
3. Spécifications au choix : voyant LED (LED verte, jaune, rouge, orange, bleue, bicolore)>
Blindage avec doigts EMI ou non
rapport de bobine du noyau magnétique
diversification optionnelle du circuit magnétique
placage or des contacts (FU, 3U, 6U, 15u, 30U, 50U)
matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)
4. Les propriétés électriques des produits respectent les normes de l'industrie, l'apparence et les propriétés mécaniques respectent les dimensions d'apparence, les normes de l'industrie de fabrication mécanique et les normes de protection de l'environnement. Votre satisfaction est le but de notre service !
Paramètres de performance :
1. Appliqué à Ethernet, rapport de bobine : 1CT: 1CT
2. Conforme à la norme IEEE 802.3 & ANSI X 3.263
3. Inductance en circuit ouvert (OCL) : 350uH (MIN) @ 100kHz, 0.1VRMS avec 8Ma DC Bias
4. Processus de soudure à la vague de 265 ℃ Max conforme aux exigences de la norme EU ROHS
5. Tension de tenue : 2250VDC 1mA max, 60s
6.Impédance : 100 ohms
7. L'interface RJ45 est conforme à la norme FCC 68.5
8. Résistance CC : 1,5 Ω
