Description de produit

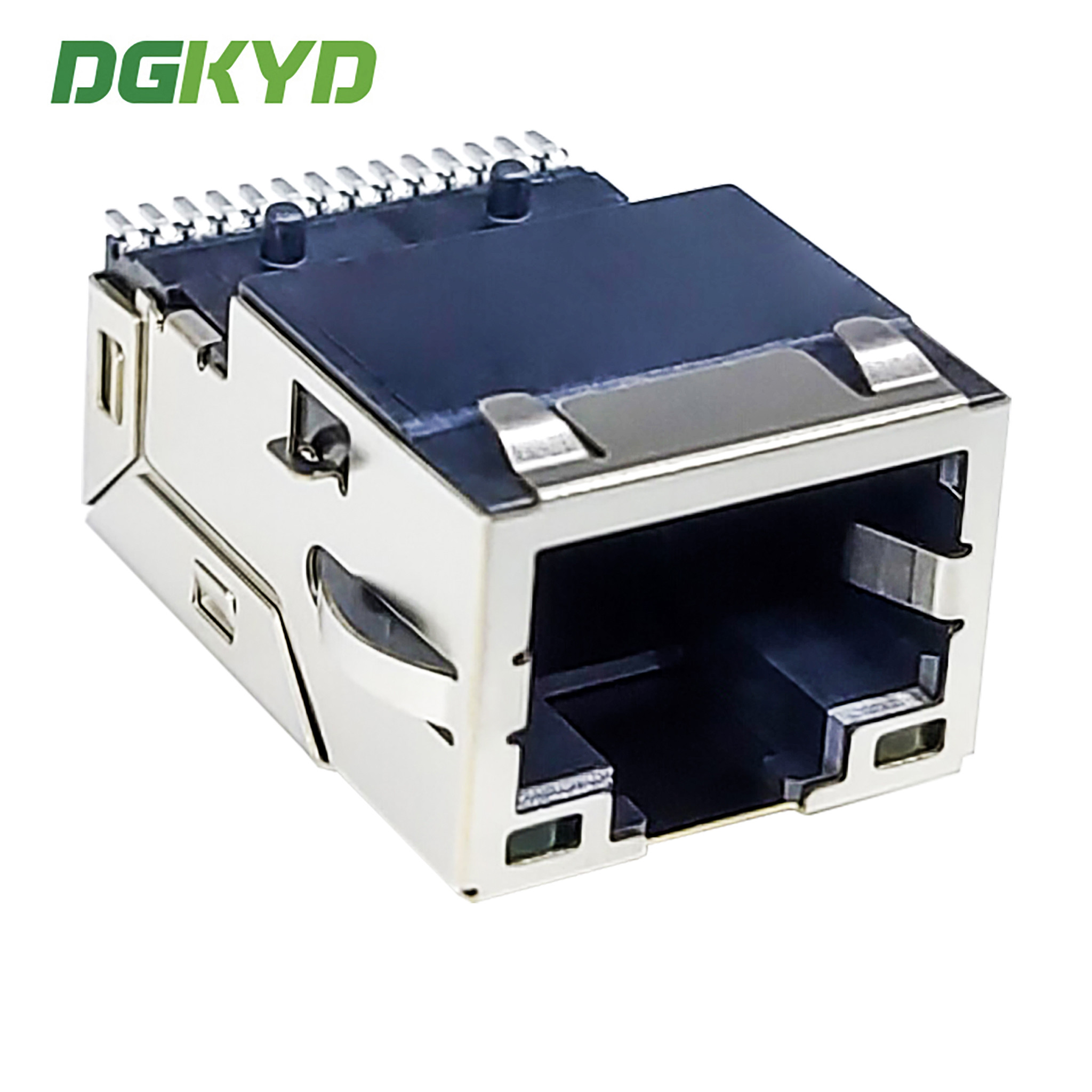

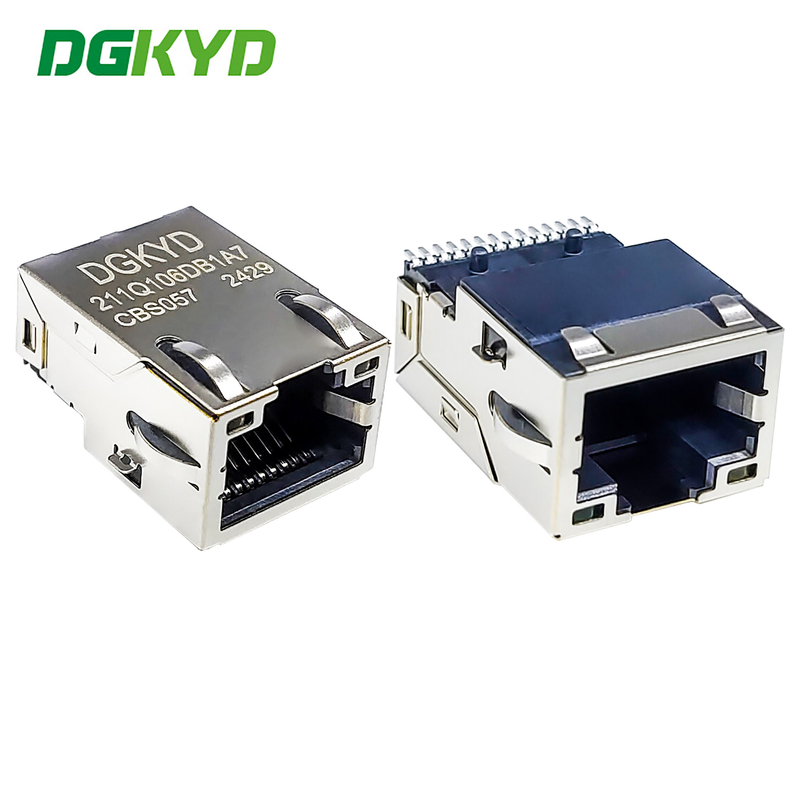

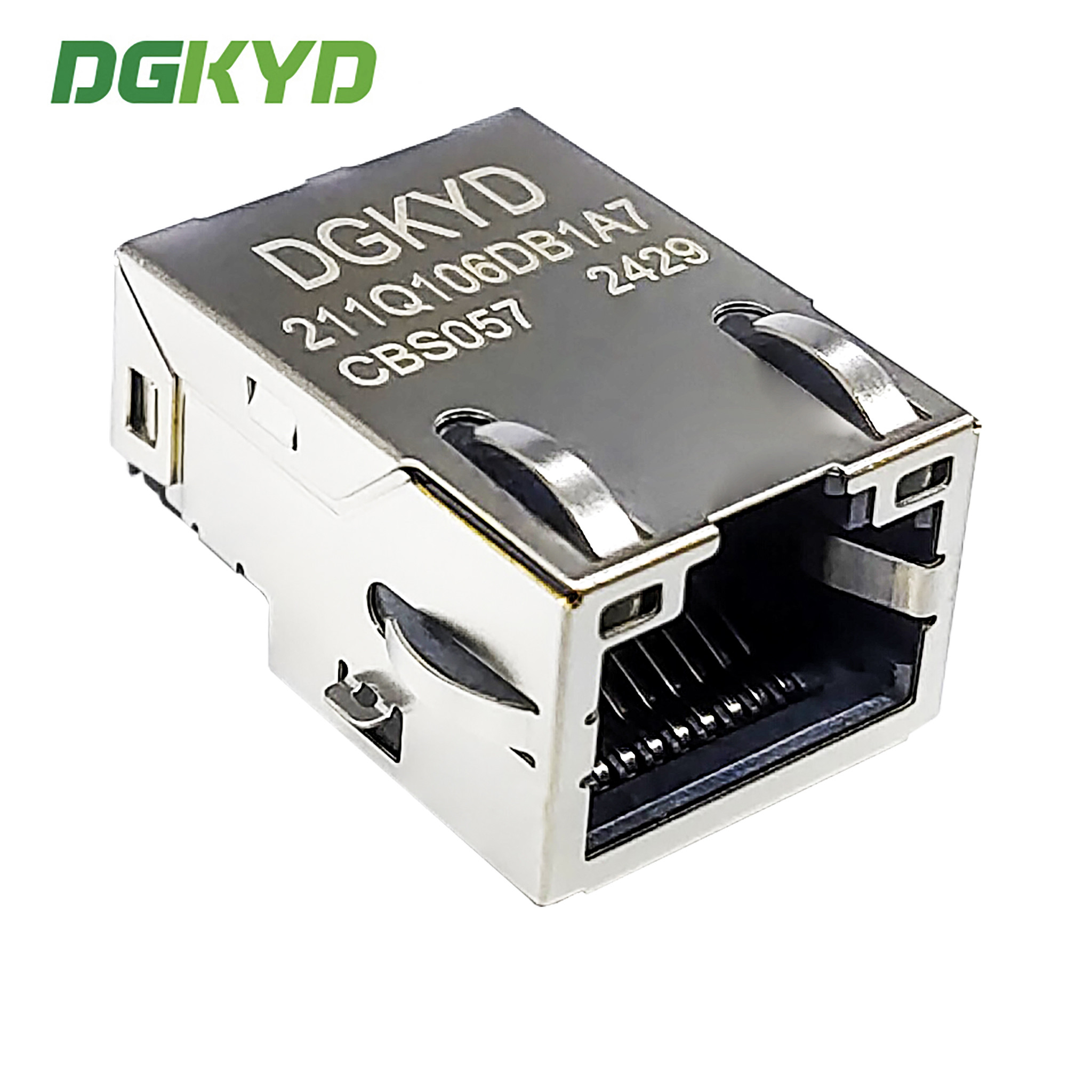

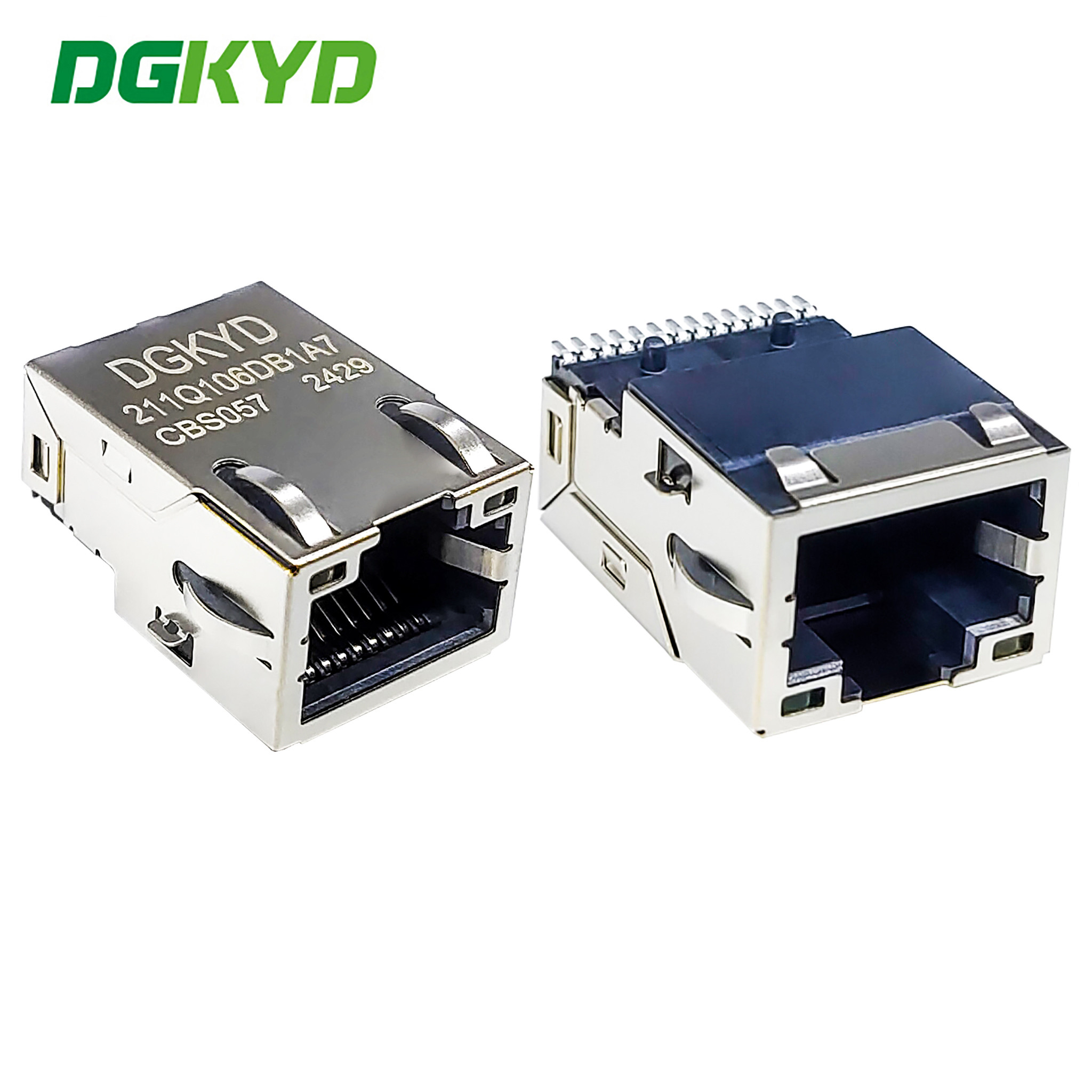

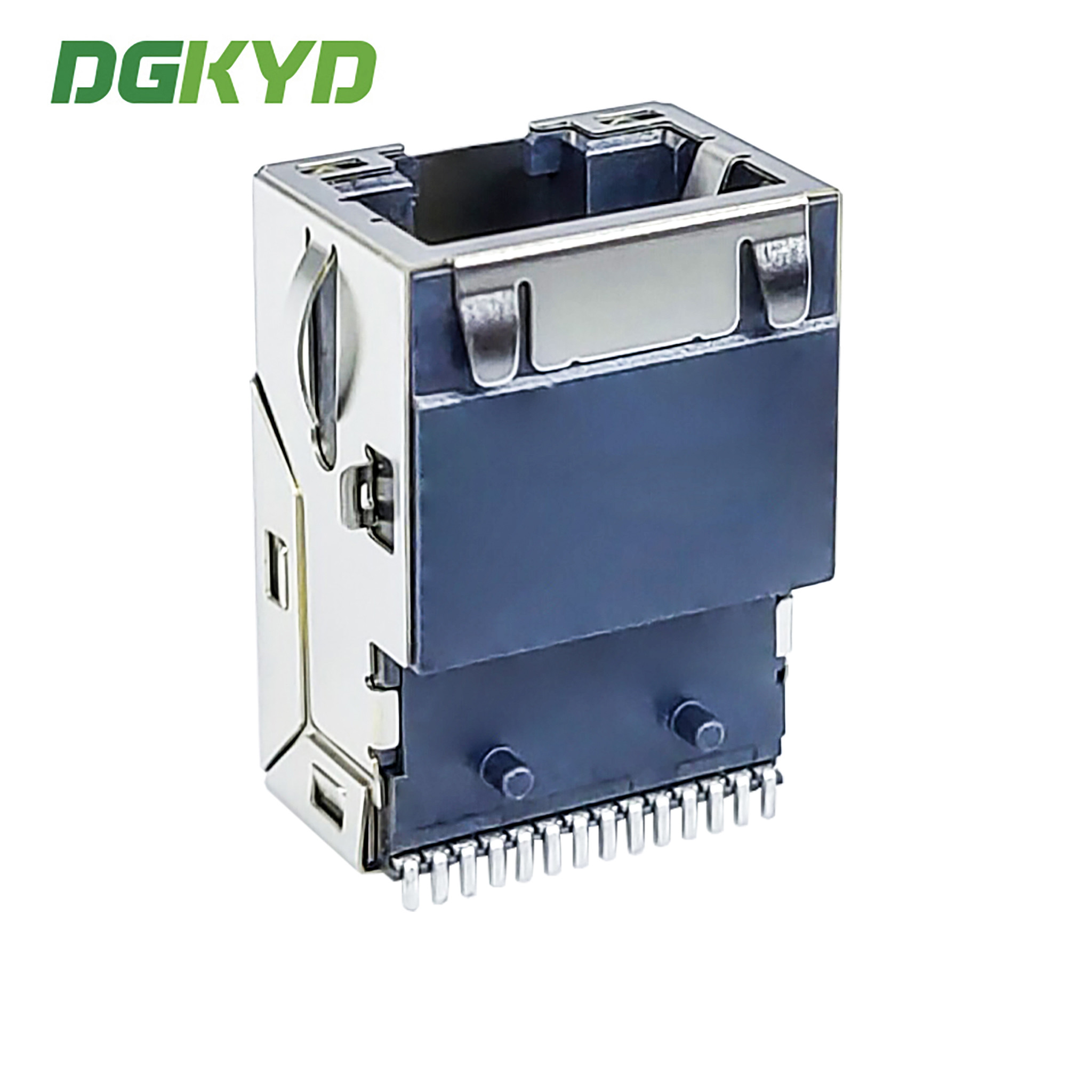

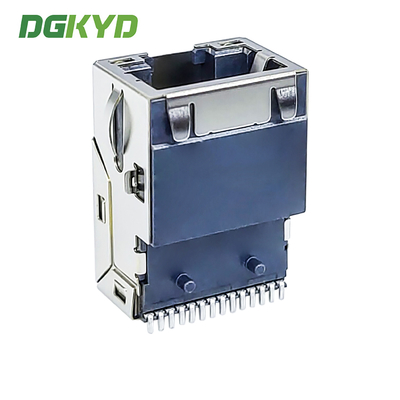

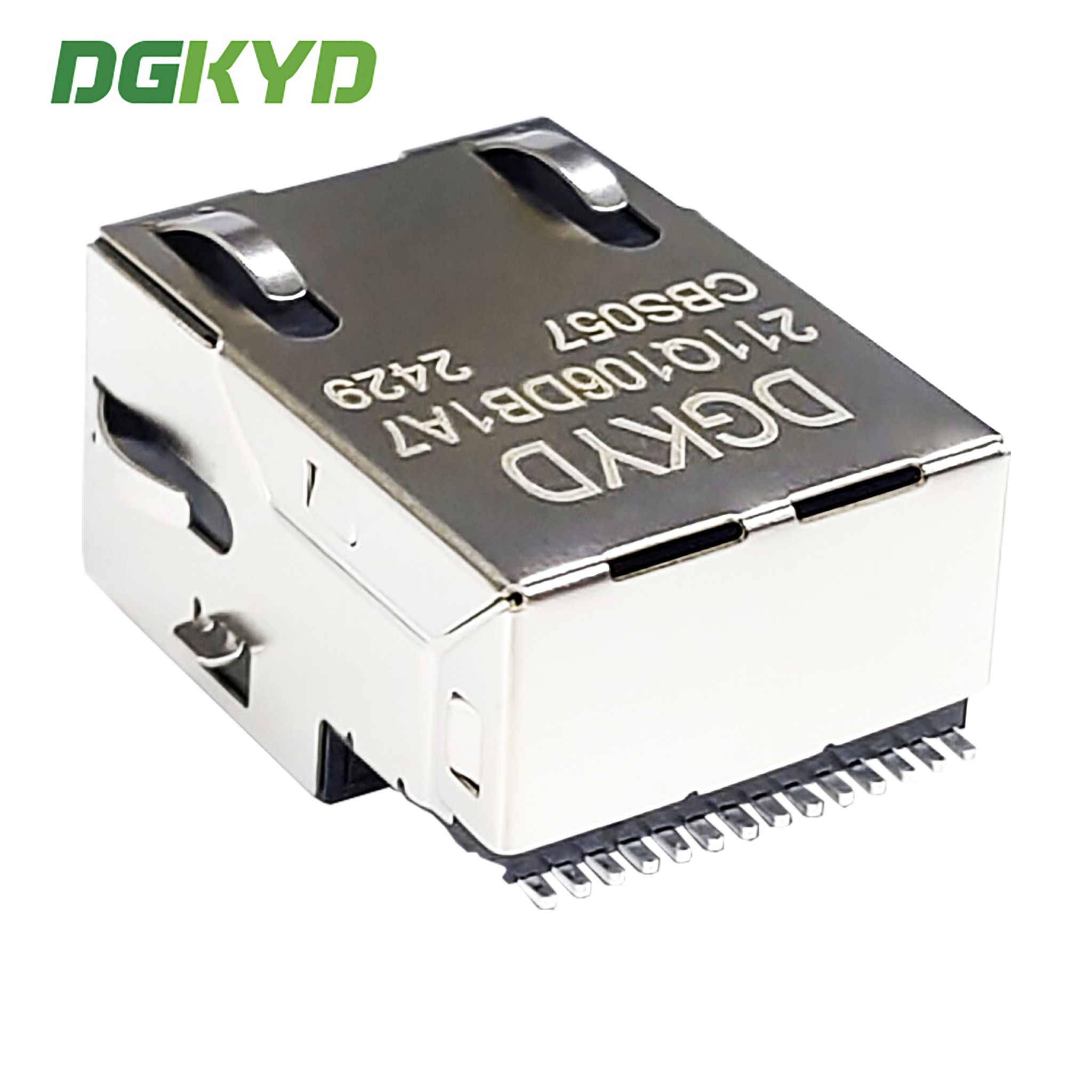

Connecteur réseau à filtre intégré Gigabit RJ45 Interface LCP DGKYD211Q106DB1A7CBS057
Document de spécification du produit
DGKYD211Q106DB1A7CBS057.pdf
| Numéro de pièce |
DGKYD211Q106DB1A7CBS057 |
Marque |
DGKYD/OEM/ODM |
| Lieu d'origine |
Guangdong, Chine |
Certification |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Type de produit |
Connecteur-Modulaire |
Style de connecteur |
Jack |
| Type de jack |
RJ45 |
Type de connecteur |
Jack modulaire |
| Style de verrouillage |
Standard |
Loquet |
TAB-UP |
| Filtre |
Avec filtre |
Option LED |
Avec LED |
| Couleur de la LED |
Jaune-Vert |
Arrêts de panneau |
Avec arrêts de panneau |
| Blindé |
Oui |
S'applique à |
Circuit imprimé |
| Vitesse de performance |
10/100/1000/BASE-T/TX |
Convient pour le type de soudure |
Refusion (Alternative). |
| Configuration des ports |
Ports simples |
Nombre de positions |
10 |
| Configuration du jack |
1X1 |
Bornes par port |
8 |
| Matériau du blindage |
Alliage de cuivre pré-plaqué nickel |
Orientation de montage sur PCB |
Entrée latérale (Angle droit) |
| Matériau de placage de la zone d'accouplement des contacts |
Or 6u/15u/30u/50u |
Matériau de base du contact |
Bronze phosphoreux |
| Matériau de placage du contact de la queue de soudure |
Étain-Plomb sur Nickel |
Style de montage sur PCB |
Trou traversant |
| Méthode de terminaison sur carte PC |
Trou traversant - Ajustement par pression |
Verrouillage de la carte |
Avec/Sans verrouillage de la carte |
| Matériau du boîtier |
Polyester LCP |
Couleur du boîtier |
Noir |
| Température du matériau du boîtier |
Standard |
Classement d'inflammabilité UL |
UL 94V-0 |
Type d'interface : application de tête de cristal : Ethernet 10 / 100 / 1000BASE-T
Type : RJ45 avec magnétiques intégrés
Fréquence de fonctionnement : haute fréquence caractéristique : filtrage, anti-interférence
Température de fonctionnement : 40 °C - 85 °C
Température de stockage : - 40 °C - 85 °C
Soudure sans plomb : hauteur de soudure à la vague jusqu'à 265 °C
Série complète d'accessoires de circuits intégrés RJ45, approvisionnement direct du fabricant de connecteurs réseau RJ45
1. Mode commercial : Fabricant
2. Délai de livraison : livraison à temps, environ deux semaines.
3. Spécifications au choix : voyant lumineux LED (vert, jaune, rouge, orange, bleu, LED bicolore)>
Blindage avec ou sans doigts EMI
rapport de bobinage du noyau magnétique
diversification des circuits magnétiques en option
placage or des contacts (FU, 3U, 6U, 15u, 30U, 50U)
matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)
4. Les propriétés électriques des produits répondent aux normes de l'industrie, l'apparence et les propriétés mécaniques répondent aux dimensions d'apparence, aux normes de l'industrie manufacturière mécanique et aux normes de protection de l'environnement. Votre satisfaction est le but de notre service !
Paramètres de performance :
1. Appliqué à Ethernet, rapport de bobinage : 1CT: 1CT
2. Conforme à IEEE 802.3 & ANSI X 3.263 standard
3. Inductance en circuit ouvert (OCL) : 350uH (MIN) @ 100kHz, 0.1VRMS avec 8Ma DC Bias
4. Processus de soudure à la vague de 265 °C Max répondant aux exigences de la norme EU ROHS
5. Tension de tenue : 2250VDC 1mA max, 60s
6.Impédance : 100 ohms
7. L'interface RJ45 est conforme à la norme FCC 68.5 standard
8. Résistance CC : 1,5 Ω
