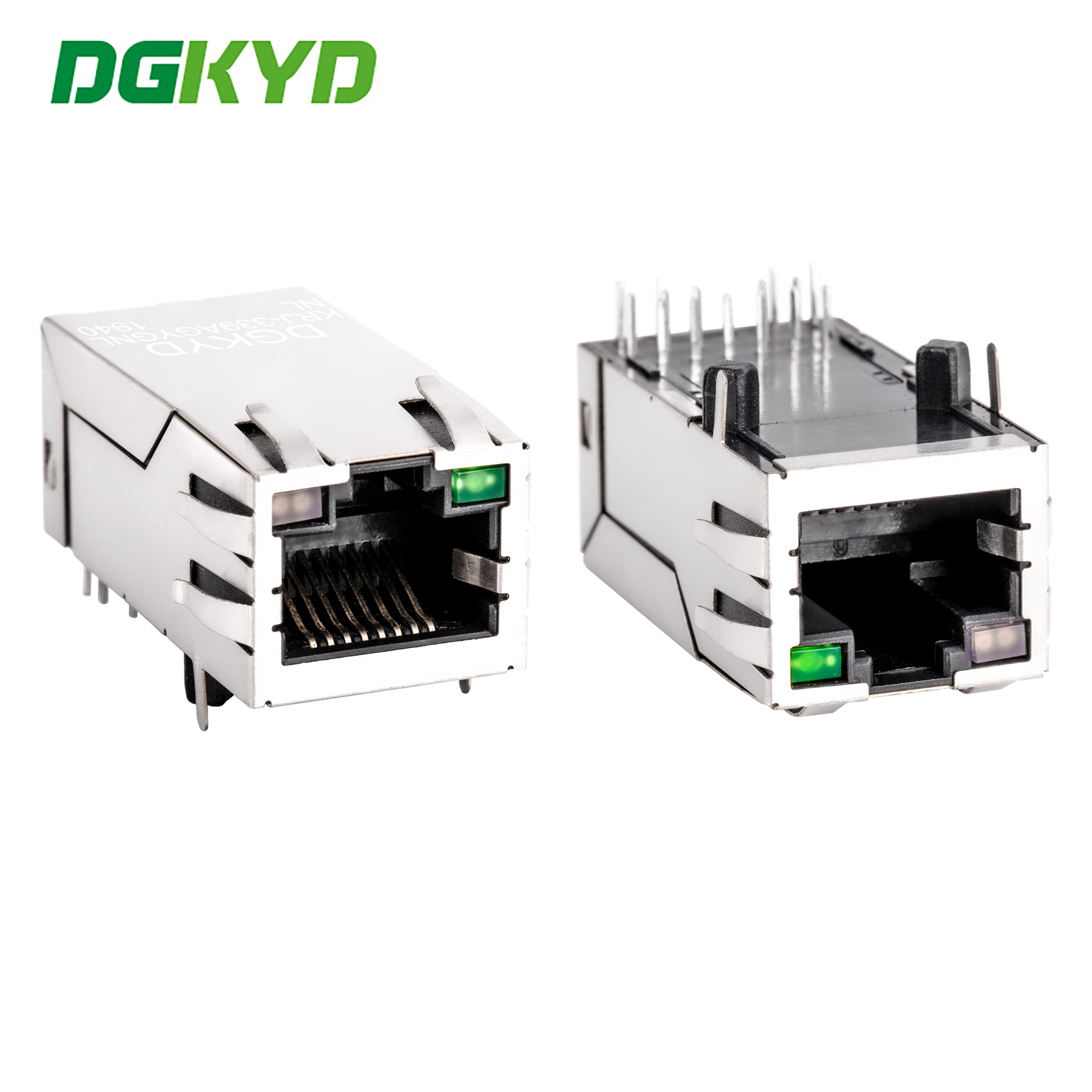

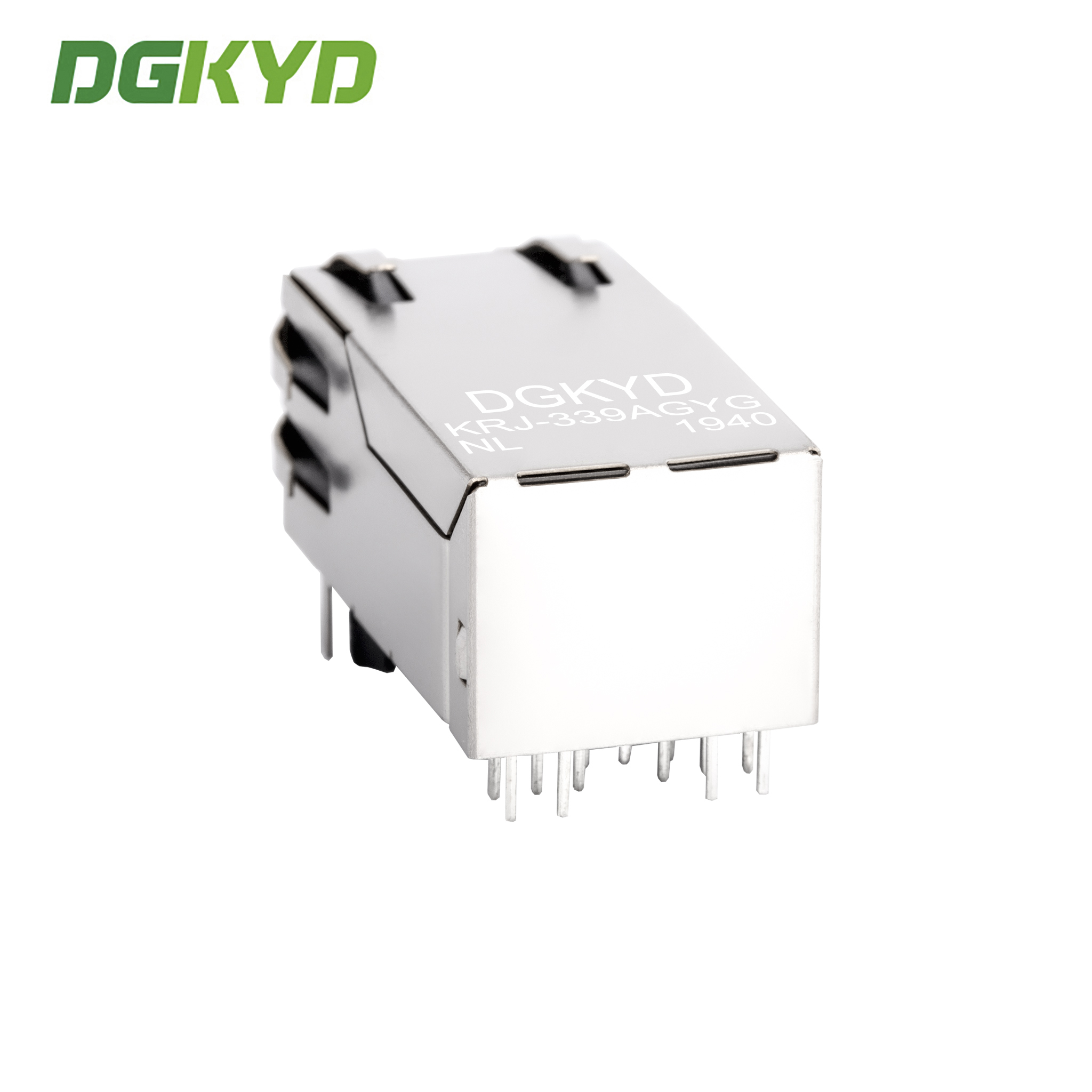

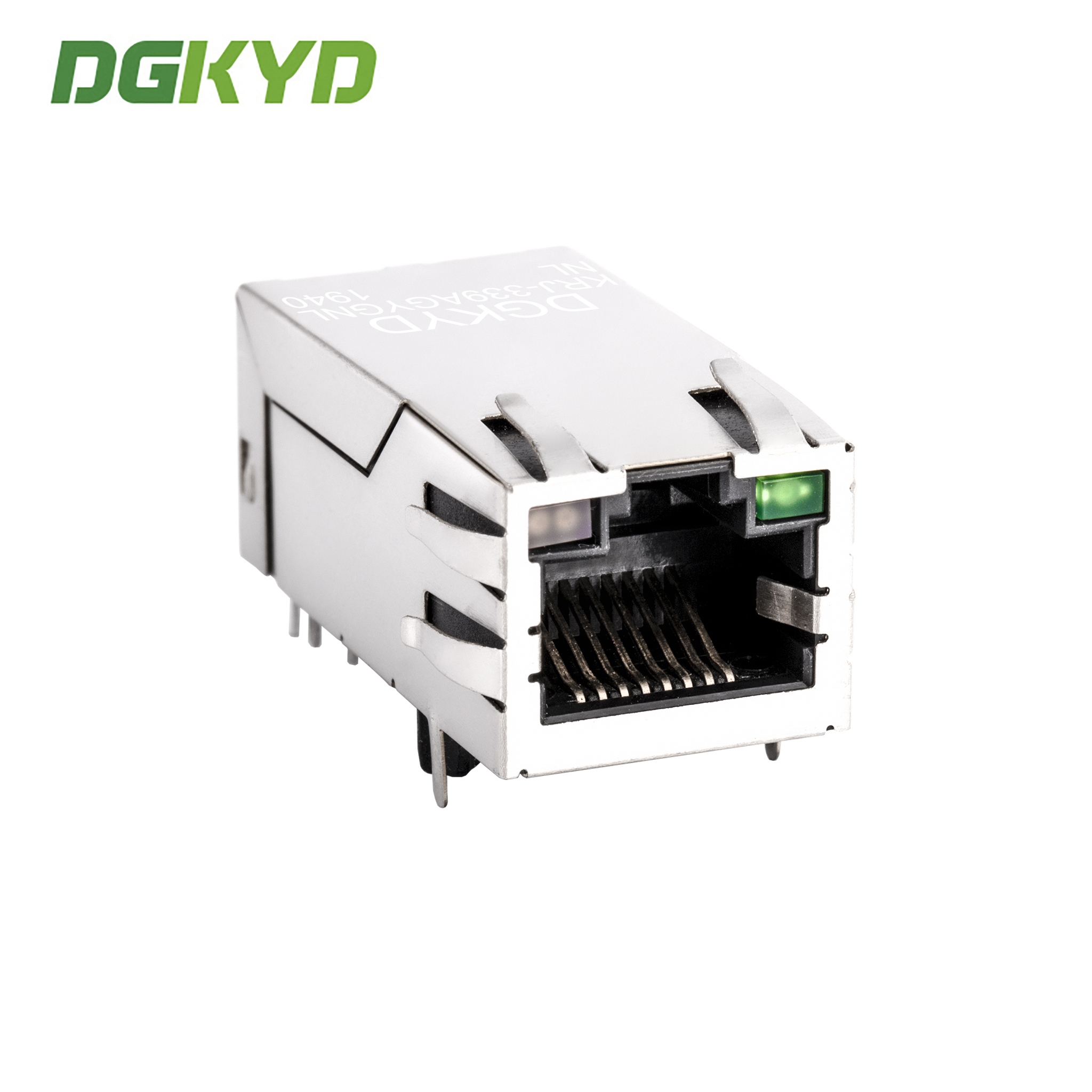

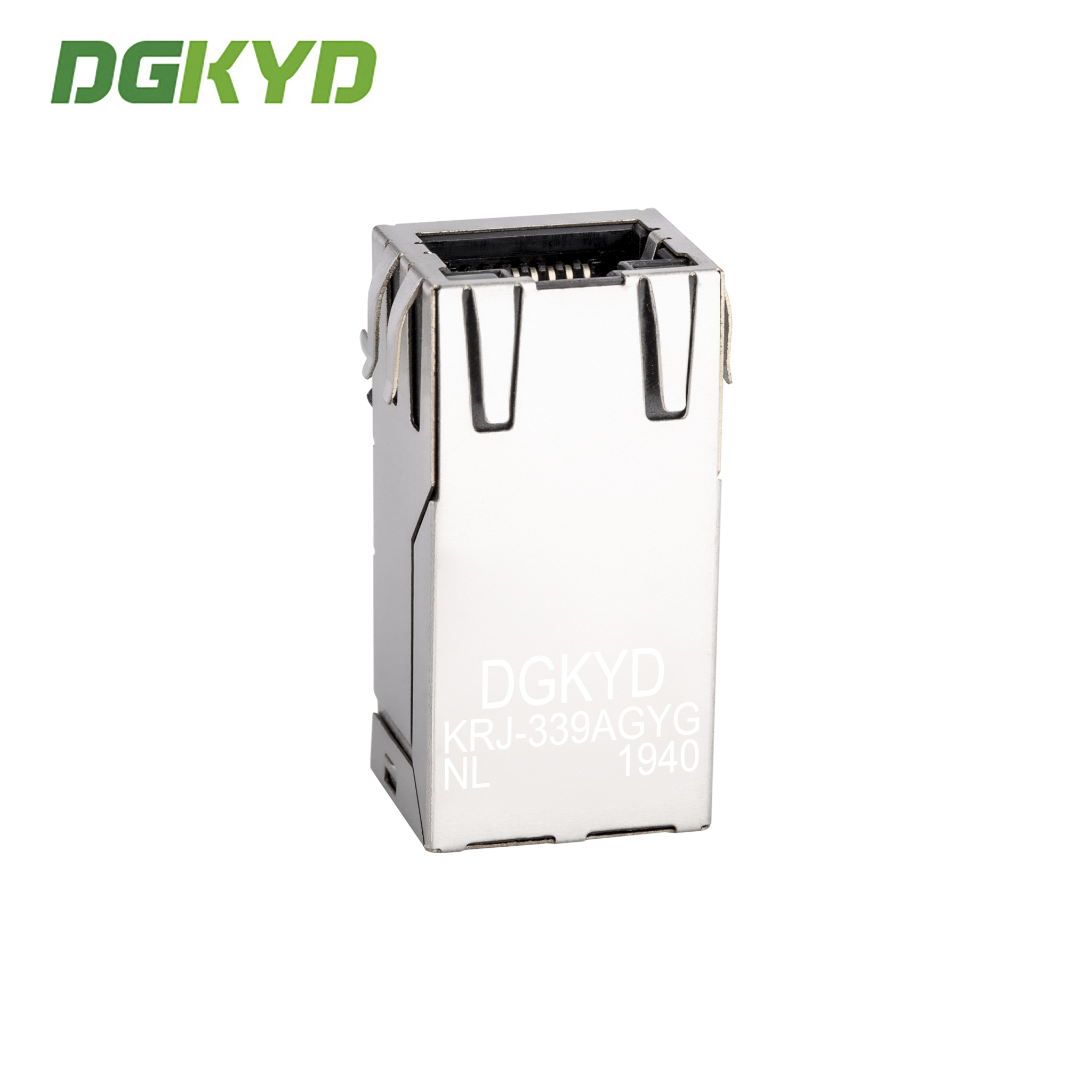

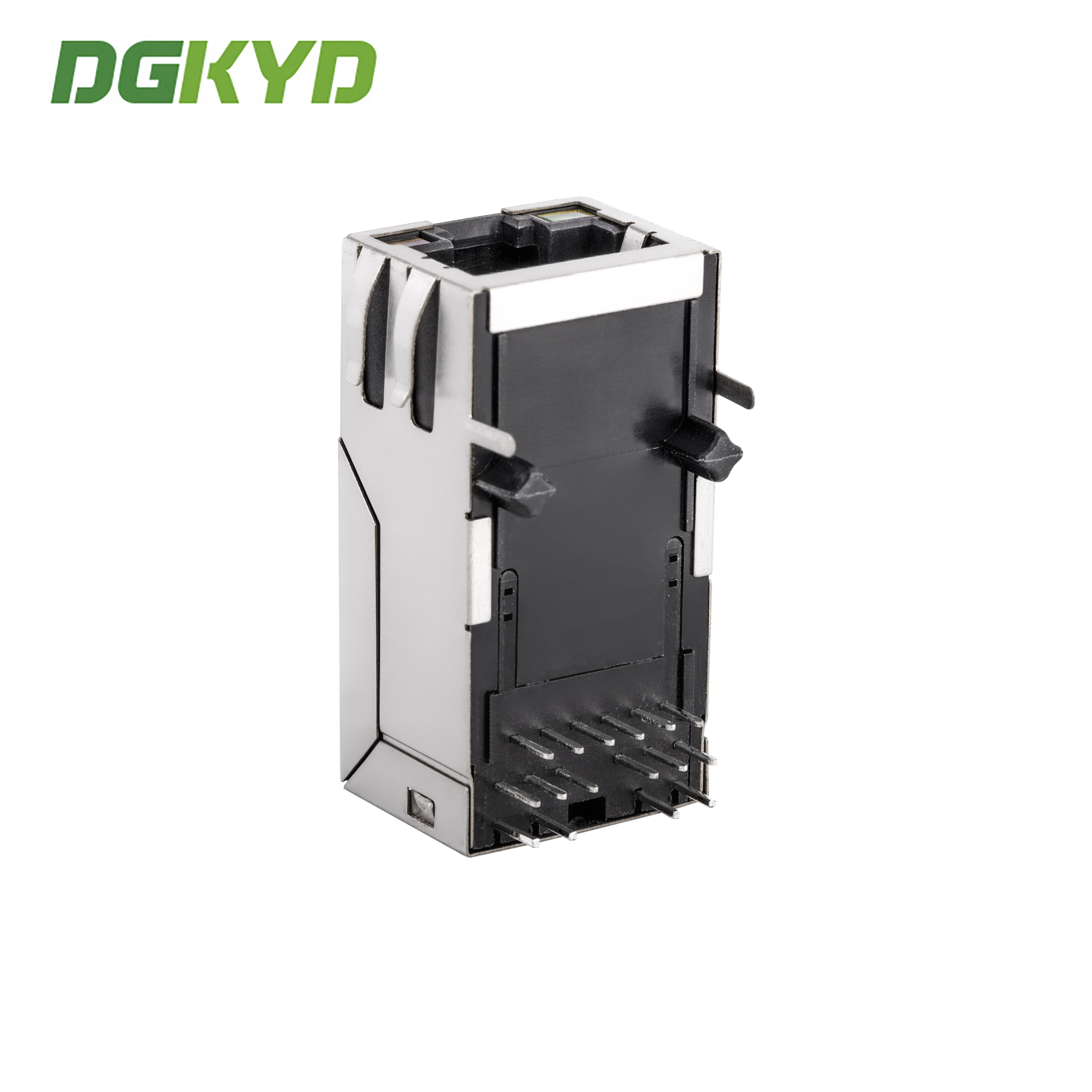

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ
ContPerson : Nicole Zhuo
Numéro de téléphone : +86 18925835585
WhatsApp : +8613538542087
| Quantité de commande min : | 1 pièce | Prix : | Please contact us to get the latest price. |
|---|---|---|---|
| Détails d'emballage : | Plateau dans le carton | Délai de livraison : | 10 jours |
| Conditions de paiement : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Capacité d'approvisionnement : | 100K pièces/jour |
| Lieu d'origine: | Dongguan de la Chine | Nom de marque: | DGKYD |
|---|---|---|---|
| Certification: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Numéro de modèle: | Il s'agit de l'équipement de base de l'équipement. |
|
Détail Infomation |
|||
| Nombre de contacts chargés: | 8 | Nom du produit: | RJ45 Jack féminin |
|---|---|---|---|
| Port: | Port unique | Nombre de postes: | 10 |
| Terminal de la carte PCB RJ45: | Bronze de phosphore, Queue-étain au-dessus de Nickl | Coquille RJ45 en métal: | Alliage de cuivre, étain et nickelé |
| Mettre en évidence: | Connecteur Rj45 Gigabit avec filtre,Connecteur Rj45 Gigabit avec LED,Connecteur Rj45 avec LED |
||
Description de produit
Document de spécification du produit
| Numéro de la partie |
Il s'agit de l'équipement de base de l'équipage. |
Marque | DGKYD/OEM/ODM |
| Type de produit | Connecteur-module | Style du connecteur | Je suis Jack. |
| Type de prise | RJ45 | Type de connecteur | Jack modulaire |
| Le style des verrous | La norme | Fermeture | TAB-UP |
| Filtreur | Avec filtre | Option LED | Avec LED |
| Couleur LED | Vert/jaune-vert | Arrêt du panneau | Pas d'arrêt de panneau |
| Éclipsé | d'une épaisseur n'excédant pas 10 mm | S'applique à | Plaque de circuit imprimé |
| Configuration du port | 1X1 Ports | Nombre de postes | 12 |
| Configuration de la prise | 1X1 | Les terminaux par port | 8 |
| Matériau du bouclier | Alliages de cuivre pré-plaqués au nickel | Orientation du montage du PCB | Entrée latérale (angle droit) |
| Plaquage de la zone d'accouplement par contact | D'or 6 u | Matériau de base de contact | Phosphore Bronze |
| Matériau de plaquage de contact de la queue de soudure | Étain-plomb sur nickel | Mode de montage des PCB | À travers le trou |
| Méthode de résiliation à la carte PC | Par le biais de l'ajustement par pressage | Blocage du plateau | Avec/sans verrouillage à bord |
| Matériel de logement | Polyester à base de PBT | Couleur du boîtier | Noir |
| Température du matériau d'habitation | La norme | Classification UL de la flammabilité | Le produit doit être soumis à un contrôle de qualité. |
| Électricité | |||||
| Les magnétiques internes sont testés à 100% électriquement pour leur fonctionnalité conformément aux exigences de l'IEEE802.3. | |||||
| Hautes performances pour une suppression maximale de l'IME | |||||
| 350uH minimum OCL avec courant de déviation de 8mA | |||||
| 1.Classification actuelle | 1.5 ampères | ||||
| 2.Tensions nominales | 125 VAC | ||||
| 3Résistance à l'isolation | 500 MΩmin | ||||
| 4. Résistance au contact | 30 MΩmax | ||||
| 5Avec la tension. | AC 1500V RMS 50 Hz ou 60 Hz 1 min | ||||
| Perte d'insertion: | -1,2 dB maximum @100KHz-100MHz | ||||
| Perte de rendement: | -18 dB au minimum @ 1 MHz-30 MHz | ||||
| -14 dB au minimum @30MHz-60MHz | |||||
| -12 dB au minimum @60MHz-80MHz | |||||
| Rejet du mode commun: | -30 dB au minimum @1MHz-100MHz | ||||
| Je vous en prie. | -30 dB au minimum @1MHz-100MHz | ||||
| Les produits de base | |||||
| 1- Force d'insertion | 2 contacts... 350g 4 contacts... 500g 6 contacts... 750g | ||||
| 8 contacts... 900g 10 contacts... 1050g | |||||
| 2Résistance à la rétention | 70,7 kg.F min entre le jack et la prise | ||||
| 3.Durabilité | 800 cycles d'accouplement par minute | ||||
| Le projet de directive | |||||
| 1.Logement | Les produits présentant une teneur en acide acétique élevée sont considérés comme des produits de base. | ||||
| 2Le fil de contact. | Diamètre 0,45 mm, plaque dorée en bronze phosphoreux sur nickel, épaisseur 0,35 mm | ||||
| alliage de bronze phosphoreux plaqué sélectivement à l'or sur nickel | |||||
| 3- Le bouclier. | 0.20 à 0,25 mm d'épaisseur en laiton plaqué d'étain | ||||
| 4- Plaqué en or | 6 pouces, 15 pouces, 30 pouces, 50 pouces | ||||
| 5. Spécification LED | Couleur LED: | Longueur d'onde LED: | À l'avant (V MAX): | Typique (TYPE V): | Intensité lumineuse: |
| Verte | 560 à 580 nm | 2.5V | 2.1-2.2V | 9 à 25 MCD | |
| Jaune | 580 à 610 nm | 2.5V | 2.1-2.2V | 9 à 30 MCD | |
| Intensité/longueur d'onde de la LED mesurée avec le colorimètre Photo Research PR-650 | |||||
| Avec un courant avant de 20 mA,maximum nominal absolu (Ta=25°C) | |||||
| 6.Soldeuse à ondes de pointe RoHS | La température maximale de soudage par ondes de la norme RoHS est de 240°C±5°C | ||||
| Environnementale | |||||
| Température de fonctionnement: | -40°C à 85°C | ||||
| Température de fonctionnement | -40°C à 85°C | ||||
| Application du produit | |||||
| Produits de réseautage: NIC, HUB, SWITCH, ROUTER, BRIDGE,WORK | |||||
| La station est située à l'intérieur de l'appareil, à l'intérieur duquel se trouvent les appareils électroniques. | |||||
¢ FAQ
1- Quand pourrons-nous avoir la réponse?
Toutes les demandes seront traitées dans les 12 heures.
Nous ferons de notre mieux pour vous aider.
2- Et la quantité minimale de commande?
Nous n'avons pas de limite pour le MOQ, donc vous pouvez même acheter seulement 1 pièce.
Bienvenue à acheter des échantillons pour tester d'abord.
3.Sait-il personnaliser, modifier et développer des produits selon le dessin de conception?
Oui, nous fournissons un service OEM et pouvons personnaliser les produits selon le dessin.
4Comment allez-vous contrôler la qualité des produits?
Nous contrôlons strictement chaque détail de la production, et chaque produit est inspecté par notre équipe de QC avant la livraison.
5- Et le délai de livraison?
L'échantillon, nous vous enverrons dans les 3 jours après le paiement reçu. la production pour la grande quantité a besoin de 7 à 15 jours. et il dépend également du produit et de la quantité.
Si vous voulez connaître l'heure exacte, envoyez-nous la quantité.
Nous vérifierons l'heure pour vous.
6- Et les conditions de paiement?
Conditions de paiement: T/T, West Union Paypal et L/C, etc.
7Comment savoir que vous avez envoyé les produits?
Une fois les produits expédiés, un numéro de suivi sera fourni afin que vous puissiez vérifier où sont vos marchandises à tout moment
8Comment nous envoyez-vous les marchandises?
Nous vous enverrons les marchandises par DHL, FEDEX, UPS, EMS, AIR, etc.
