Connecteur de port Ethernet RJ45 interface à broche plate 6U avec écran 8P8C DGKYD59211188AB2A1DB4
ContPerson : Nicole Zhuo
Numéro de téléphone : +86 18925835585
WhatsApp : +8613538542087
| Quantité de commande min : | Négociation | Prix : | Please contact us to get the latest price. |
|---|---|---|---|
| Détails d'emballage : | 750Plateau en Carton | Délai de livraison : | 10 jours |
| Conditions de paiement : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Capacité d'approvisionnement : | 100K pièces/jour |
| Lieu d'origine: | DongGuan de Chine | Nom de marque: | DGKYD |
|---|---|---|---|
| Certification: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Numéro de modèle: | Le nombre total d'équipements utilisés est de: |
|
Détail Infomation |
|||
| Type de produit: | RJ45 | Méthode d'encapsulation: | Package en ligne multi-ports |
|---|---|---|---|
| Style de bâti de carte PCB: | DIP | Forme: | Rectangle |
| Le bouclier: | D'autres produits | Nombre de broches: | 8 |
| Nombre de noyaux: | 8 | Dimension (mm): | 45,21 * 28.35* 25,3 |
| Placage à l'or sur des goupilles de contact: | G/Fu | Température de fonctionnement: | - ℃ 40 | ℃ 85 |
| Température de stockage: | - ℃ 40 | ℃ 85 | ||
| Mettre en évidence: | Le RJ45 a protégé le connecteur sans lampe,Connecteur RJ45 protégé gauche multi,DGKYD59212388HWA1DY1062 |
||
Description de produit

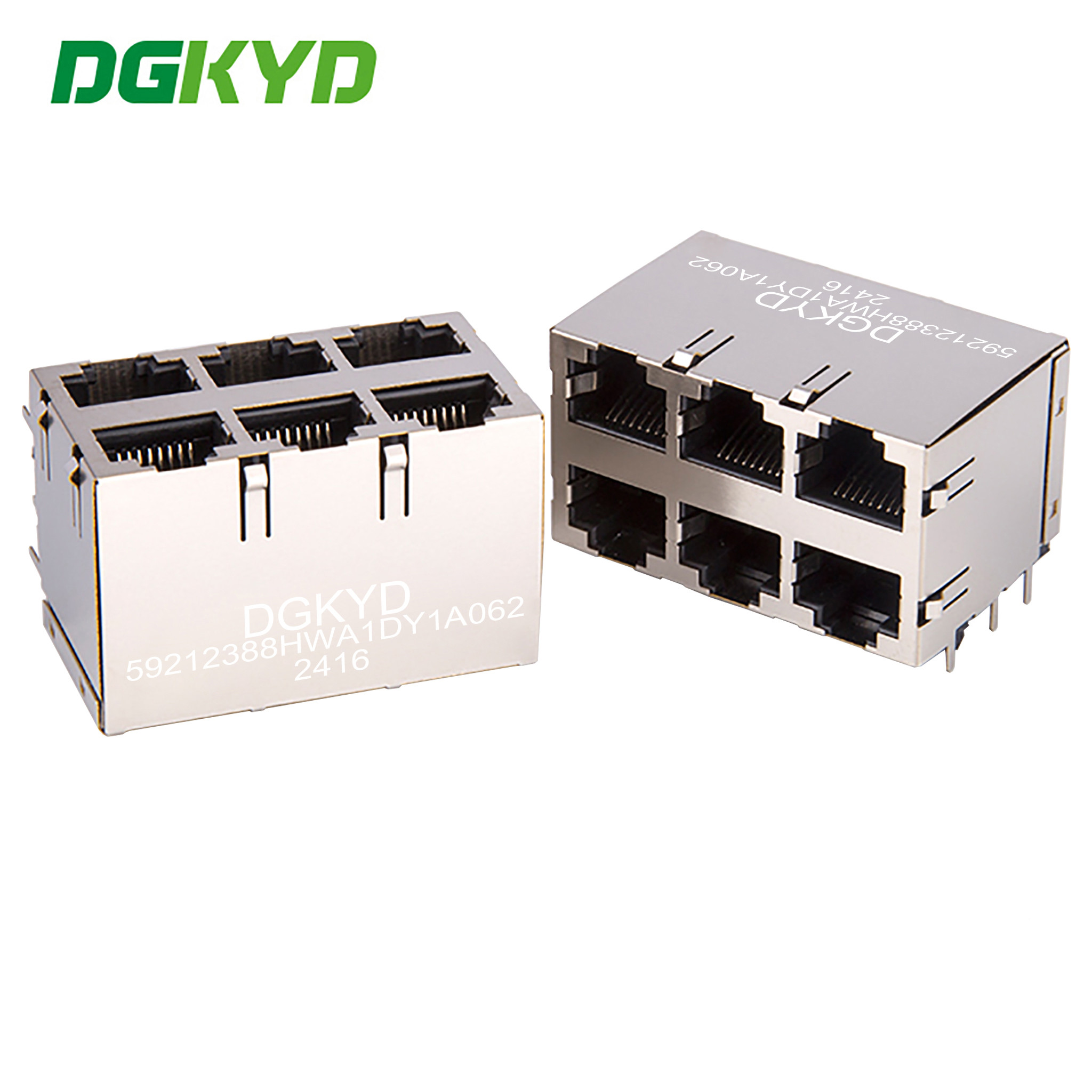

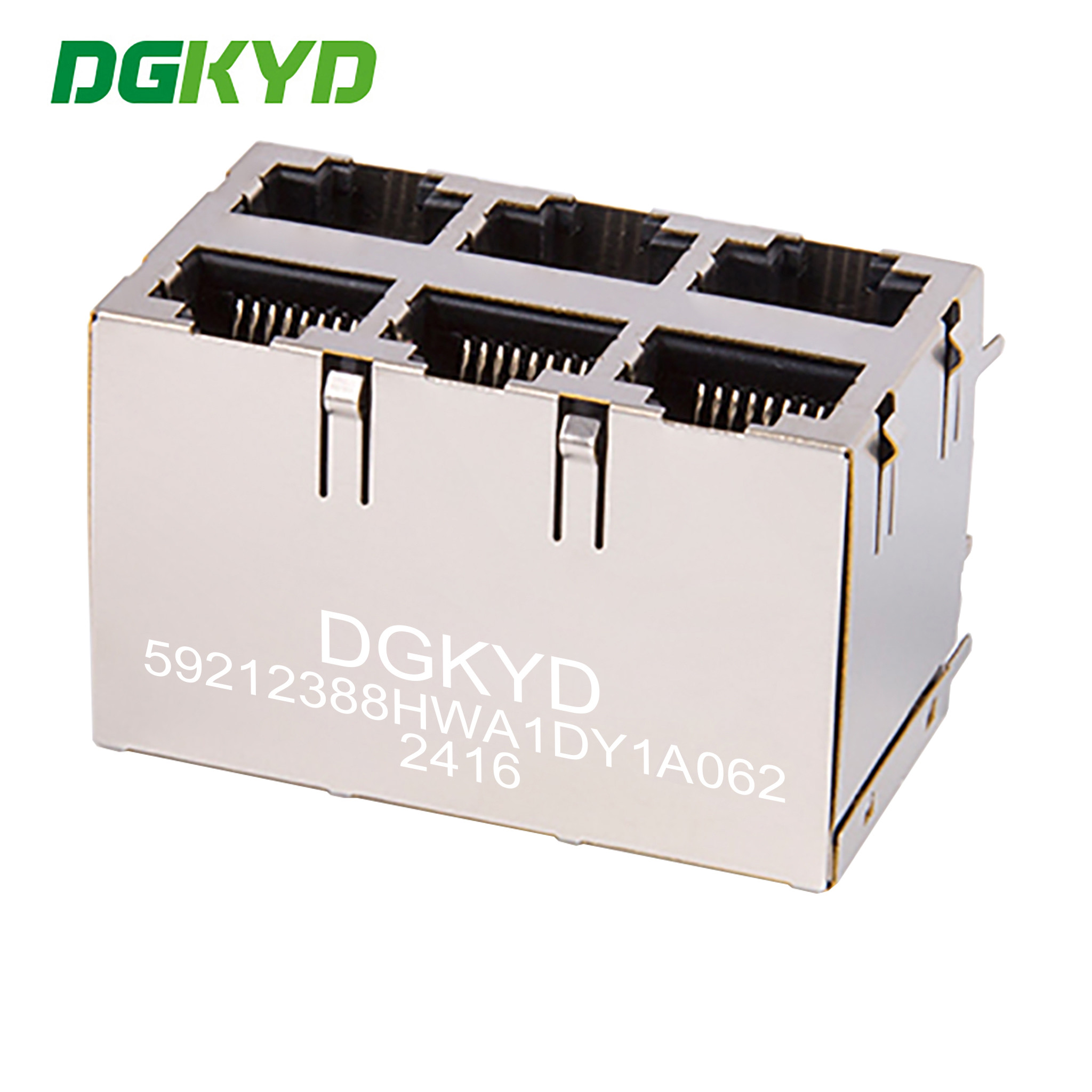

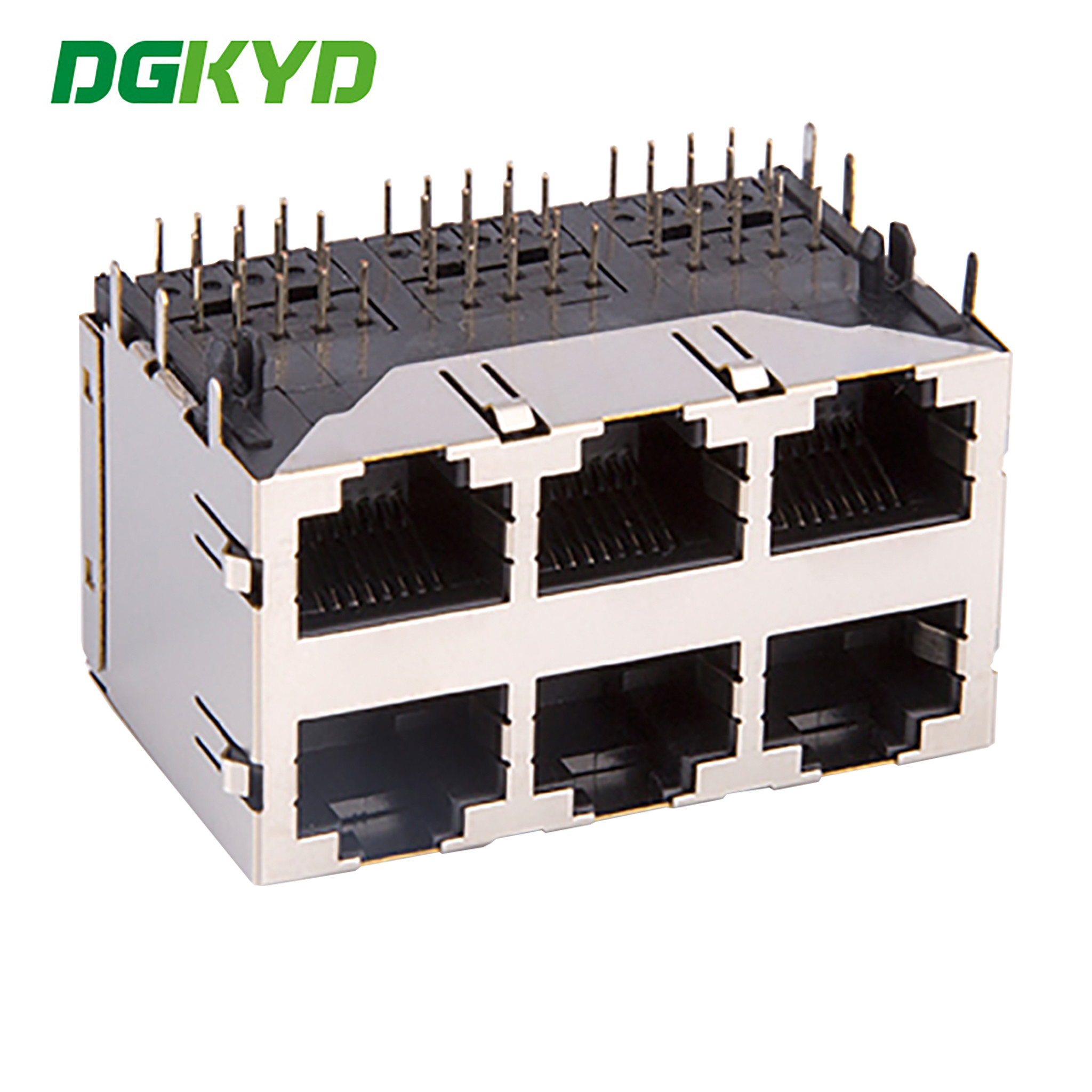

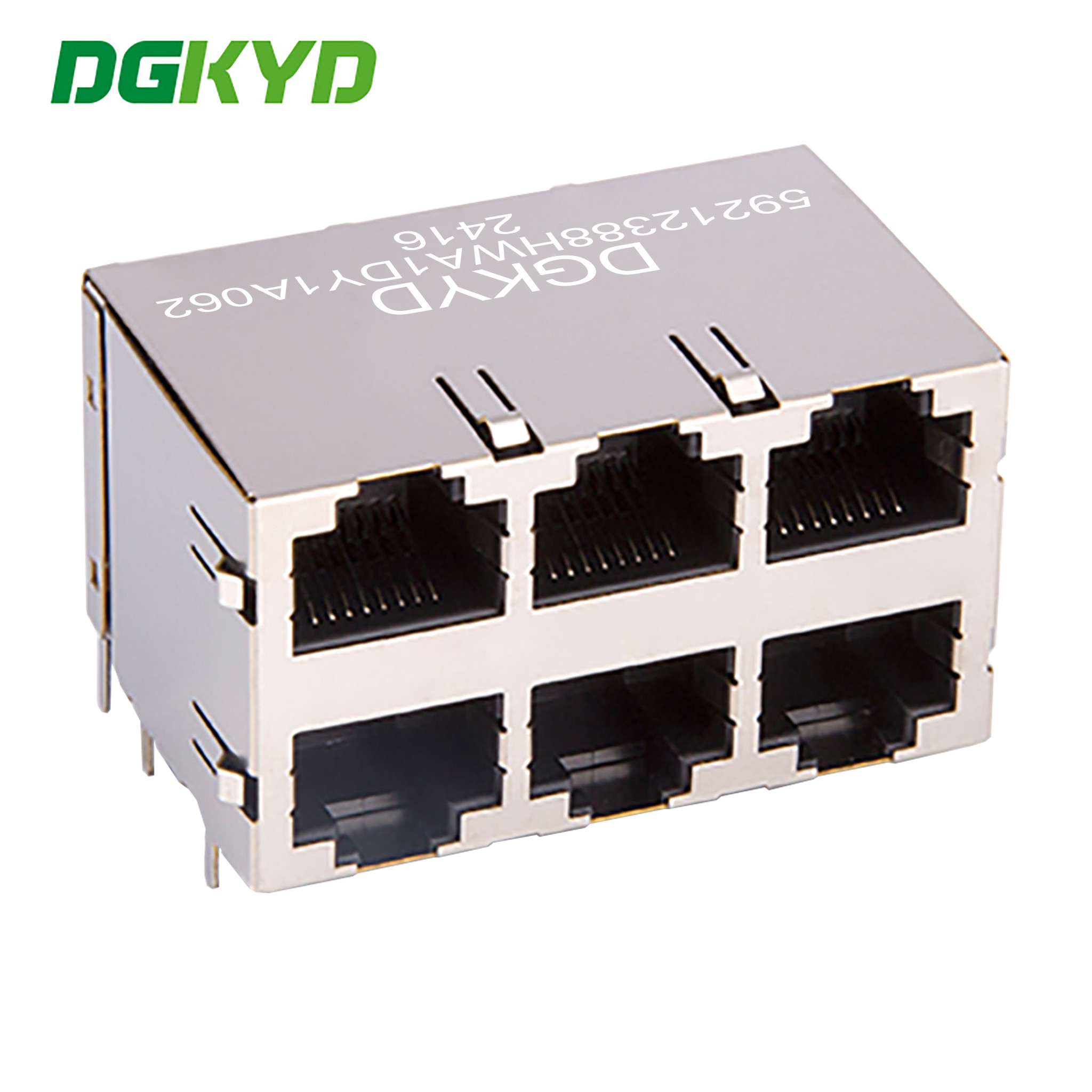

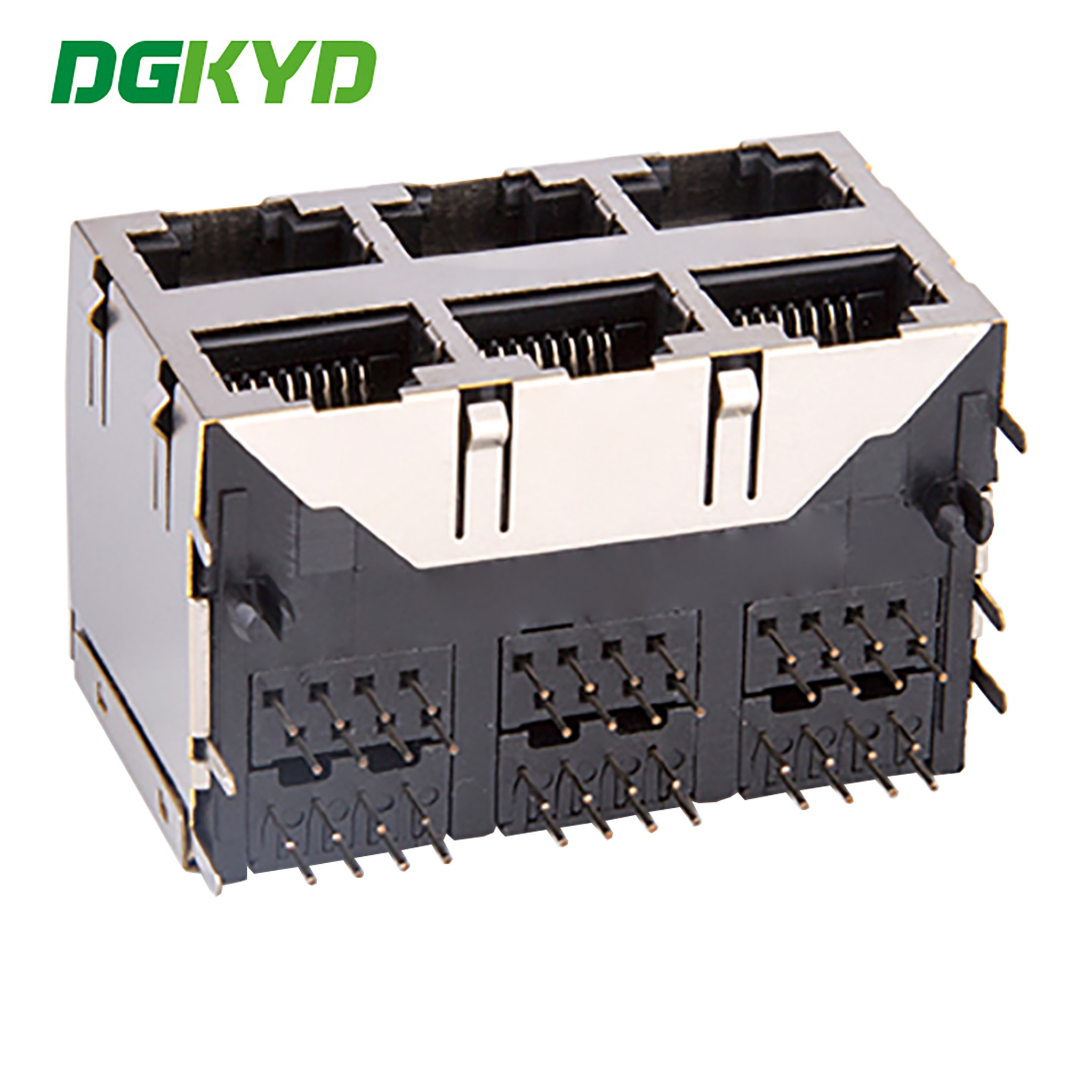

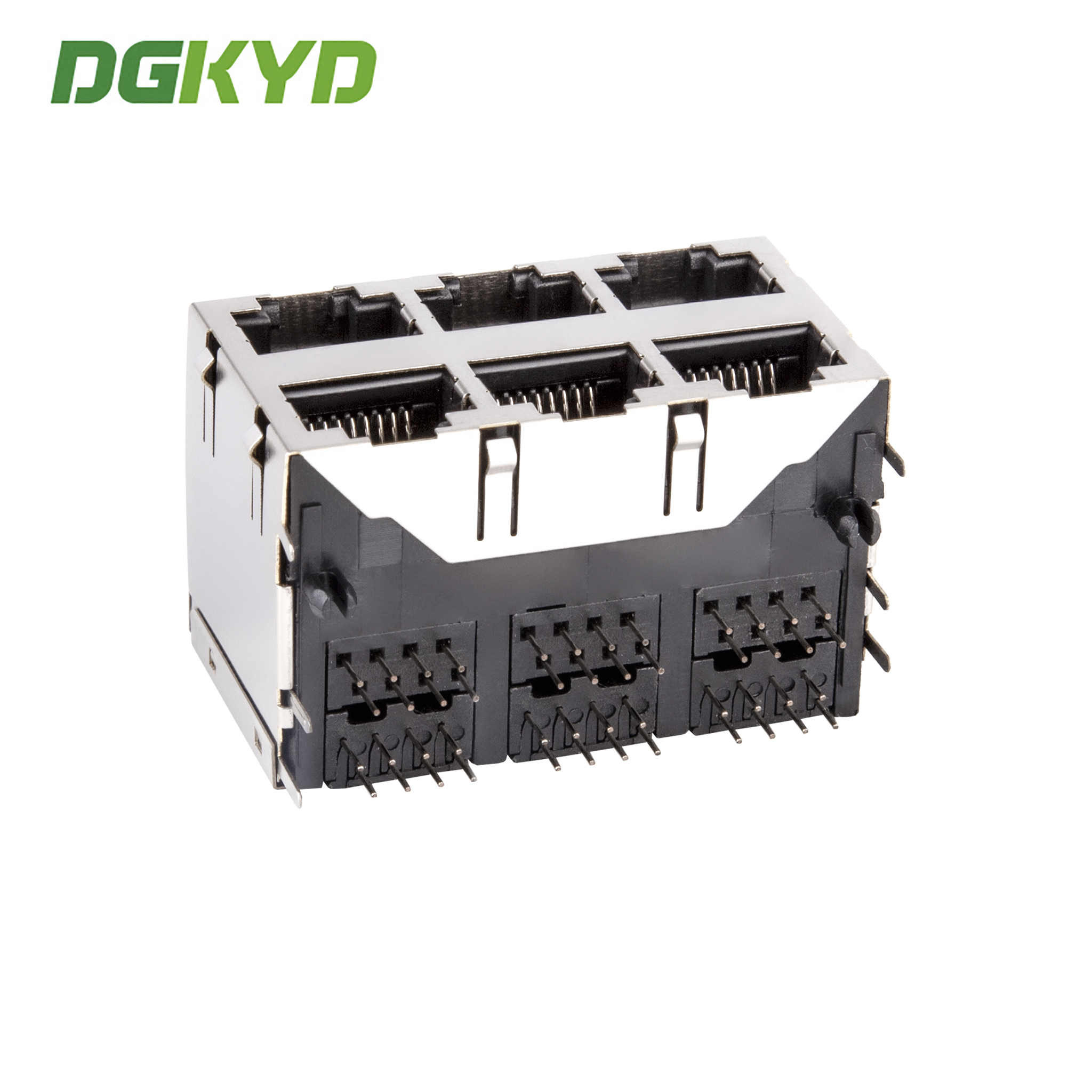

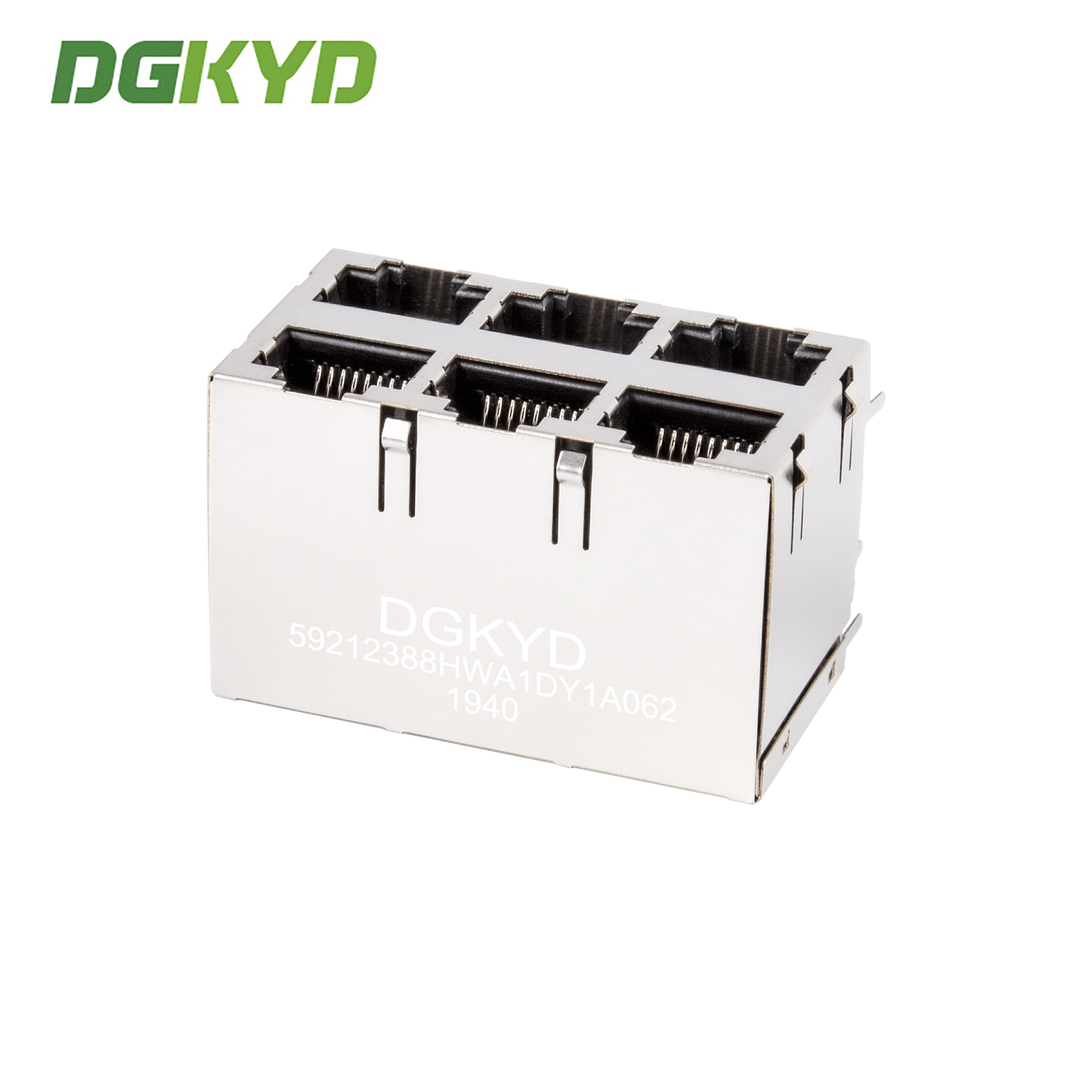

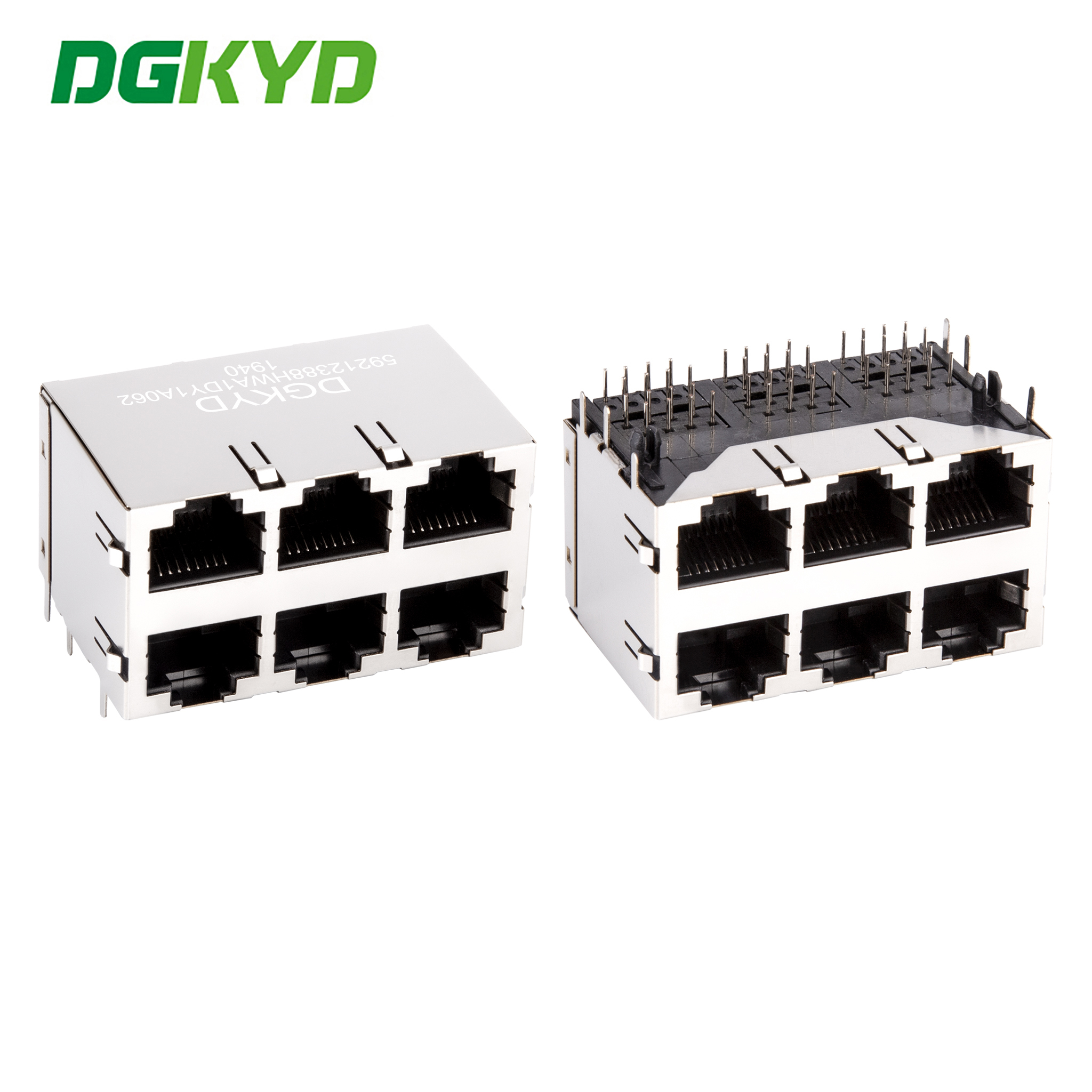

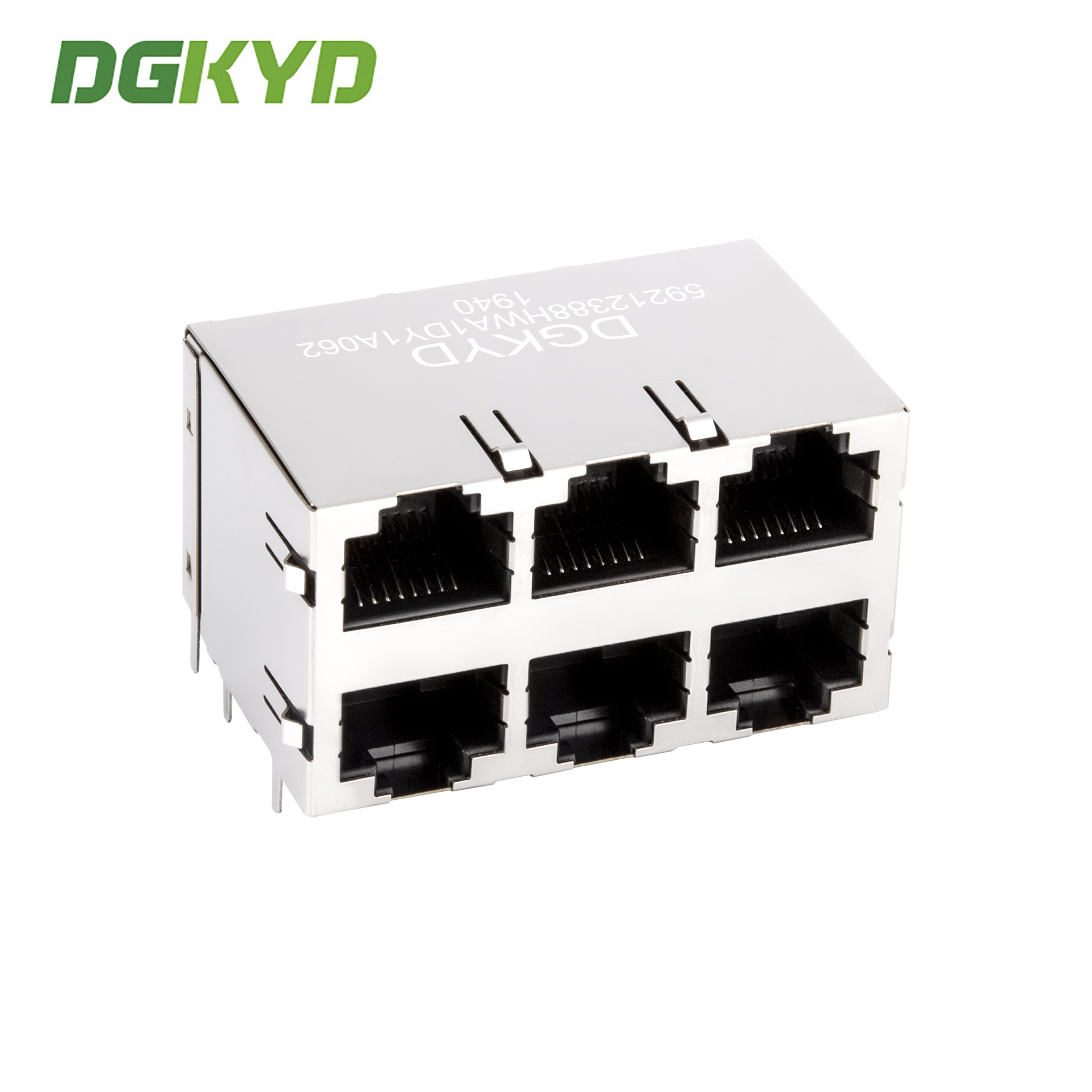

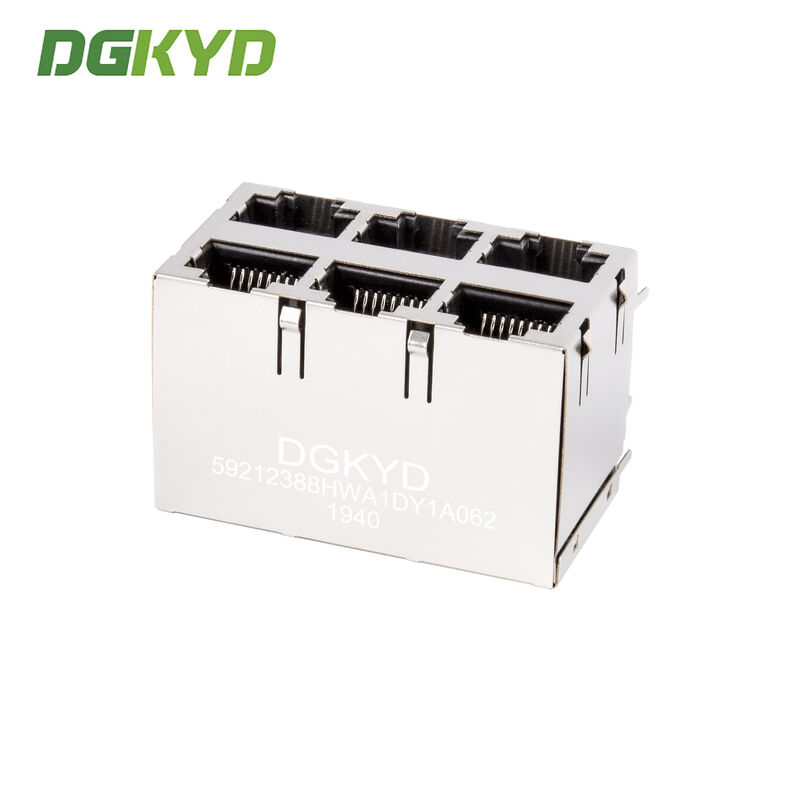

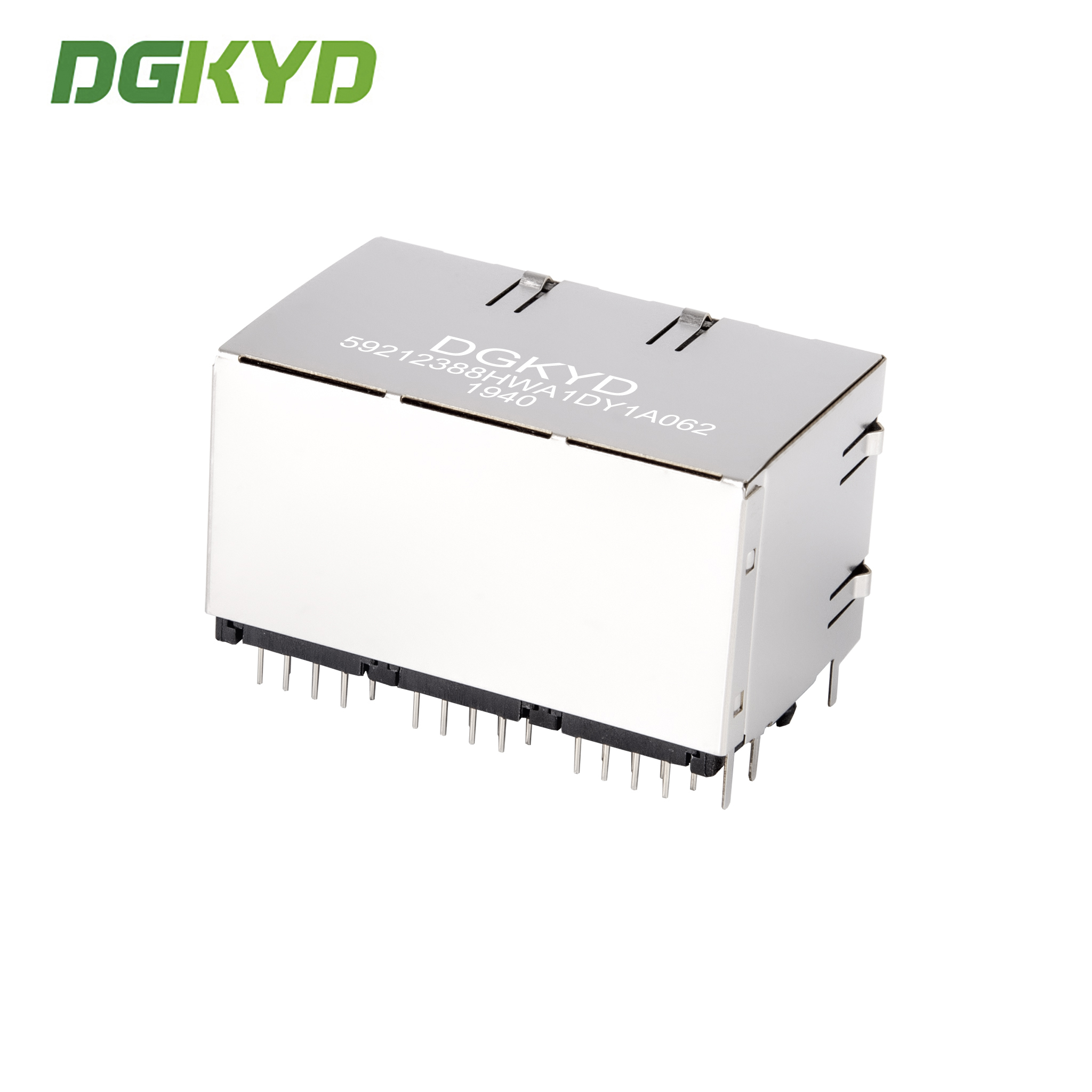

DGKYD59212388HWA1DY1A062 RJ45 connecteur blindé à plusieurs ports sans lumière prise Ethernet 8P8C sans ressort isolant
Document de spécification du produit
Le code de conduite est le code de conduite de l'appareil.
Nos points forts:
Type d'interface: application de la tête de cristal: 10 / 100 / 1000BASE-T Ethernet
Type: RJ45 intégré en magnétique
Fréquence de fonctionnement: caractéristique de haute fréquence: filtration, anti-interférences
Température de fonctionnement:- 40 °C à 85 °C
Température de stockage: - 40 °C - 85 °C
Soudage sans plomb: hauteur de soudage en ondes jusqu'à 265 °C
RJ45 série complète d'accessoires de circuits intégrés, fournisseur direct du fabricant de connecteurs réseau RJ45
1Mode d'activité: Fabricant
2- Délai de livraison: à temps, environ deux semaines.
3. Spécifications pour les choix: LED indicateur de lumière ((vert, jaune, rouge, orange, bleu, LED bi-couleur)
Bouclier avec ou sans doigts EMI
rapport de bobine du noyau magnétique
Diversification du circuit magnétique facultative
plaquage par contact avec de l'or (FU, 3U, 6U, 15u, 30U, 50U)
Matériau de boîtier en plastique (PBT,PA46,PA9T, LCP)
4Les propriétés électriques des produits répondent aux normes de l'industrie, l'apparence et les propriétés mécaniques répondent aux dimensions de l'apparence, les normes de l'industrie de la fabrication mécanique,et les normes de protection de l'environnementVotre satisfaction est le but de notre service!
Paramètres de performance:
1Appliqué à Ethernet, rapport de bobine: 1CT: 1CT
2. Répondre à la norme IEEE 802.3 et ANSI X 3.263
3Inductivité du circuit ouvert (OCL): 350 uH (MIN) @ 100 kHz, 0,1 VRMS avec biais CC de 8 Ma
4. procédé de soudage par ondes à 265 °C max répondant aux exigences de la norme ROHS de l'UE
5- Résistez à la tension: 2250VDC 1mA max, 60s
6.Impédance: 100 ohms
7L'interface RJ45 est conforme à la norme FCC 68.5
8Résistance en courant continu: 1,5 Ω
Paramètres
| Numéro de la partie | Le nombre total d'équipements utilisés est de: | Marque | DGKYD/OEM/ODM |
| Lieu d'origine | Guangdong en Chine | Certification | Le produit doit être soumis à un contrôle de conformité. |
| Type de produit | Connecteur-module | Style du connecteur | Je suis Jack. |
| Type de prise | RJ45 | Type de connecteur | Jack modulaire |
| Le style des verrous | La norme | Fermeture | TAB-UP/DOWN |
| Filtreur | Sans filtre | Option LED | Pas de LED |
| Couleur LED | Je ne veux pas. | Arrêt du panneau | Avec arrêt de panneau |
| Éclipsé | - Oui, oui. | S'applique à | Circuits imprimés |
| Vitesse de performance | Convient pour le type de soudage | Le solde par reflux (alternative). | |
| Configuration du port | 2X3 Ports | Nombre de postes | 8 |
| Configuration de la prise | 2X3 | Les terminaux par port | 8 |
| Matériau du bouclier | Alliages de cuivre pré-plaqués au nickel | Orientation du montage du PCB | Entrée latérale (angle droit) |
| Matériau de revêtement de la zone d'accouplement de contact | L'or est de 6 u/15 u/30 u/50 u | Matériau de base de contact | Phosphore Bronze |
| Matériau de plaquage de contact de la queue de soudure | Étain-plomb sur nickel | Mode de montage des PCB | À travers le trou |
| Méthode de résiliation à la carte PC | Par le biais de l'ajustement par pressage | Blocage du plateau | Avec/sans verrouillage à bord |
| Matériel de logement | Polyester à base de PBT | Couleur du boîtier | Noir |
| Température du matériau d'habitation | La norme | Classification UL de la flammabilité | Le produit doit être soumis à un contrôle de qualité. |
