Description de produit

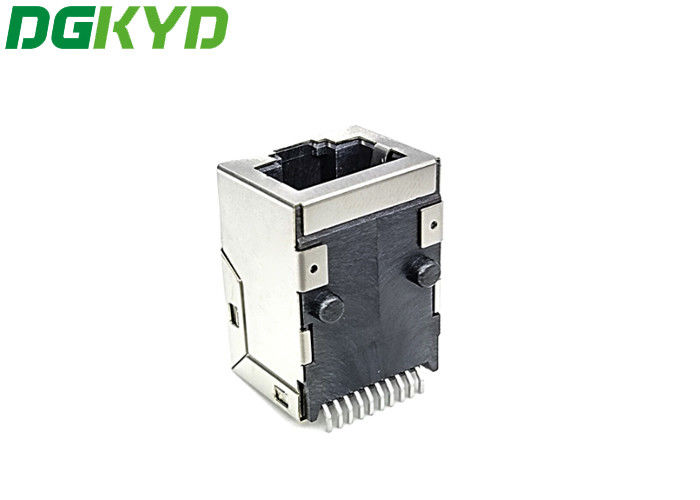

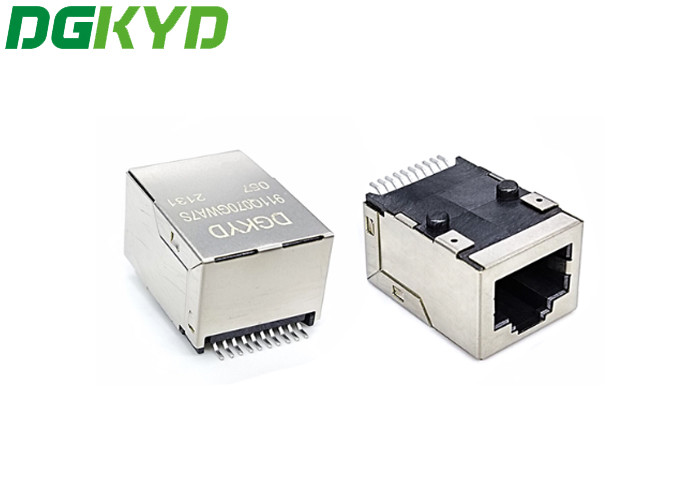

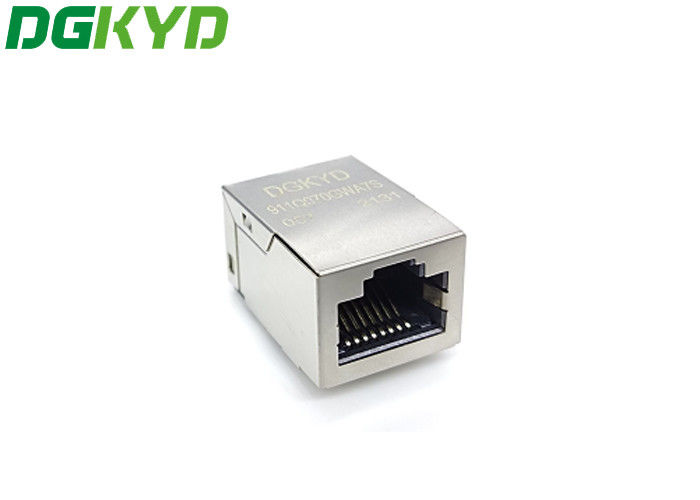

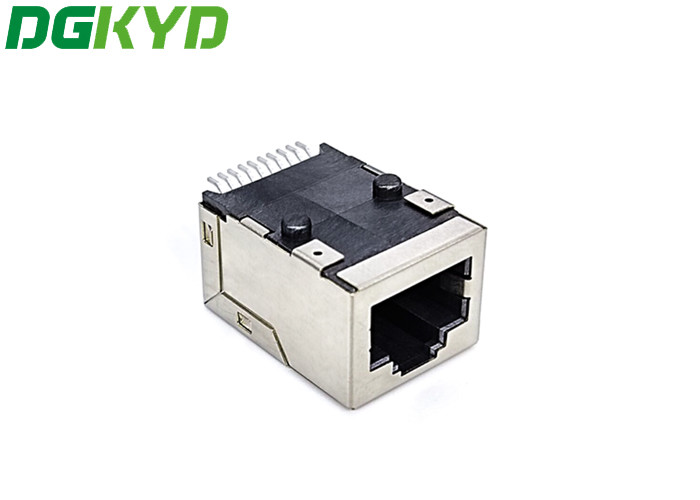

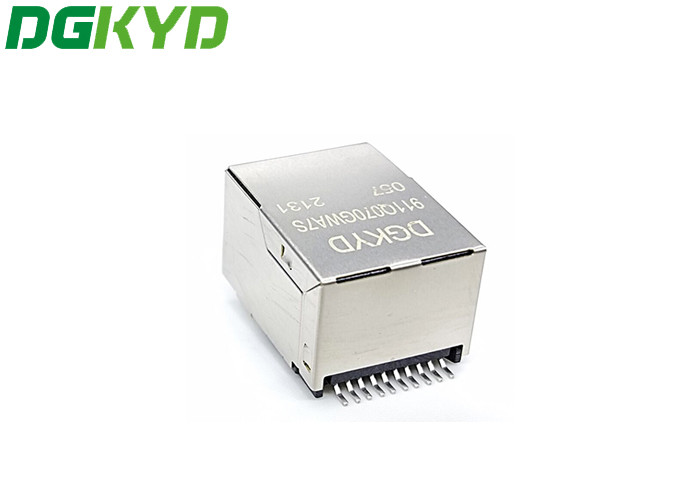

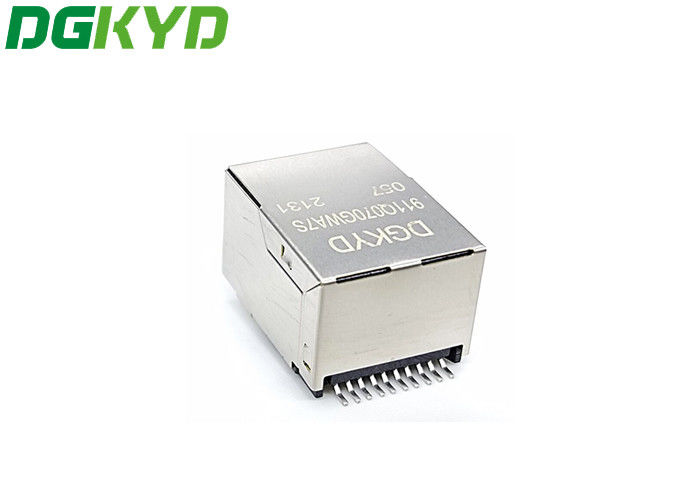

Connecteur réseau RJ45 à transformateur intégré gigabit TAB-UP sans lumière avec blindage SMT DGKYD
Nos points forts:
Type d'interface: application de la tête de cristal: 10 / 100 / 1000BASE-T Ethernet
Type: RJ45 intégré en magnétique
Fréquence de fonctionnement: caractéristique de haute fréquence: filtration, anti-interférences
température de fonctionnement: 0 °C à 70 °C,
Température de stockage: - 40 °C - 85 °C
Soudage sans plomb: hauteur de soudage en ondes jusqu'à 265 °C
RJ45 série complète d'accessoires de circuits intégrés, fournisseur direct du fabricant de connecteurs réseau RJ45
1Mode d'activité: Fabricant
2- Délai de livraison: à temps, environ deux semaines.
3. Spécifications pour les choix: LED indicateur lumineux ((vert, jaune, rouge, orange, bleu, LED bi-couleur)
Bouclier avec ou sans doigts EMI
rapport de bobine du noyau magnétique
Diversification du circuit magnétique facultative
plaquage par contact en or (FU, 3U, 6U, 15u, 30U, 50U)
Matériau de boîtier en plastique (PBT,PA46,PA9T, LCP)
4Les propriétés électriques des produits répondent aux normes de l'industrie, l'apparence et les propriétés mécaniques répondent aux dimensions de l'apparence, les normes de l'industrie de la fabrication mécanique,et les normes de protection de l'environnementVotre satisfaction est le but de notre service!
Paramètres de performance:
1Appliqué à Ethernet, rapport de bobine: 1CT: 1CT
2. Répondre à la norme IEEE 802.3 et ANSI X 3.263
3Inductivité du circuit ouvert (OCL): 350 uH (MIN) @ 100 kHz, 0,1 VRMS avec décalage de courant continu de 8 Ma
4. procédé de soudage par ondes à 265 °C max répondant aux exigences de la norme ROHS de l'UE
5- Résistez à la tension: 2250VDC 1mA max, 60s
6Impédance: 100 ohms
7. L'interface RJ45 répond à la norme FCC 68.5
8Résistance en courant continu: 1,5 Ω
Paramètres
| Numéro de la partie |
Le numéro de série de la DGKYD911Q070GWA7S057 |
Marque |
DGKYD/OEM/ODM |
| Lieu d'origine |
Guangdong en Chine |
Certification |
Le produit doit être soumis à un contrôle de conformité. |
| Type de produit |
Connecteur-module |
Style du connecteur |
Je suis Jack. |
| Type de prise |
RJ45 |
Type de connecteur |
Jack modulaire |
| Le style des verrous |
La norme |
Fermeture |
TAB-UP |
| Filtreur |
Avec filtre |
Option LED |
Pas de LED |
| Couleur LED |
Je ne veux pas. |
Arrêt du panneau |
Avec arrêt de panneau |
| Éclipsé |
- Oui, oui. |
S'applique à |
Circuits imprimés |
| Vitesse de performance |
Le nombre de points de contact est le nombre de points de contact. |
Convient pour le type de soudage |
Le solde par reflux (alternative). |
| Configuration du port |
Ports uniques |
Nombre de postes |
10 |
| Configuration de la prise |
1X1 |
Les terminaux par port |
8 |
| Matériau du bouclier |
Alliages de cuivre pré-plaqués au nickel |
Orientation du montage du PCB |
Entrée latérale (angle droit) |
| Matériau de revêtement de la zone d'accouplement de contact |
L'or est de 6 u/15 u/30 u/50 u |
Matériau de base de contact |
Phosphore Bronze |
| Matériau de plaquage de contact de la queue de soudure |
Étain-plomb sur nickel |
Mode de montage des PCB |
À travers le trou |
| Méthode de résiliation à la carte PC |
Par le biais de l'ajustement par pressage |
Blocage du plateau |
Avec/sans verrouillage à bord |
| Matériel de logement |
LCP Polyester |
Couleur du boîtier |
Noir |
| Température du matériau d'habitation |
La norme |
Classification UL de la flammabilité |
Le produit doit être soumis à un contrôle de qualité. |
