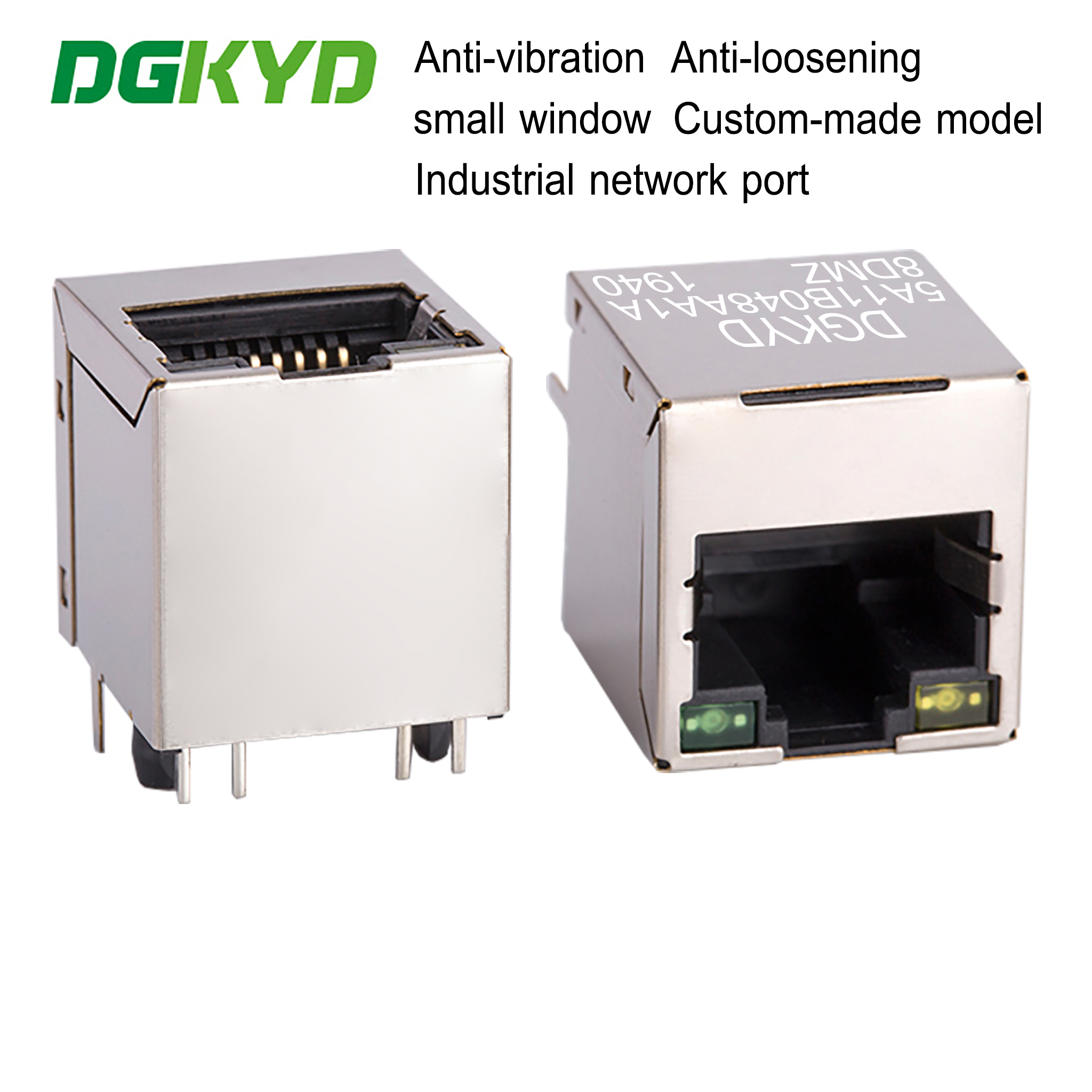

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ

Minimum Order Quantity :	1 piece	Prix :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	Nom de marque:	DGKYD
Certification:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD1A11B002BA2A1D

Détail Infomation
Component Type:	PCB Jack	Magnetic:	Yes
Performance Category:	5,5e	Product Name:	Magnetic Jack, Modular Jack , RJ45
PCB Mount Style:	DIP	Shield:	phosphor copper nickel plating
Plastic housing material:	Black PBT	Number of pins:	8
Operating temperature:	- 40 ℃ ~ 85 ℃	Gold plating on contact pins:	6U
Encapsulation method:	Single In-line Package
Mettre en évidence:	La prise Ethernet 8P8C RJ45 , Socket Ethernet RJ45 à 100 Mbps , fenêtre compacte avec prise Ethernet RJ45

Description de produit

Module RJ45 Ethernet 100 Mbps avec fenêtre compacte de surface 8P8C DGKYD5A11B048AA1A8DMZ

Document de spécification du produit

DGKYD5A11B048AA1A8DMZ.pdf

Numéro de pièce	DGKYD5A11B048AA1A8DMZ	Marque	DGKYD/OEM/ODM
Type de produit	Connecteur-Modulaire	Style de connecteur	Jack
Type de jack	RJ45	Type de connecteur	Jack modulaire
Style de loquet	Standard	Loquet	TAB-UP
Filtre	Avec filtre	Option LED	Avec LED
Couleur de la LED	Jaune/Vert	Arrêts de panneau	Avec arrêts de panneau
Blindé	Avec blindage métallique	S'applique à	Circuit imprimé
Configuration des ports	Ports 1X1	Nombre de positions	8
Configuration du jack	1X1	Bornes par port	8
Matériau du blindage	Alliage de cuivre pré-plaqué nickel	Orientation de montage sur PCB	Entrée latérale (angle droit)
Placage de la zone d'accouplement des contacts	Or 6u	Matériau de base du contact	Bronze phosphoreux
Matériau de placage du contact de la queue de soudure	Étain-Plomb sur Nickel	Style de montage sur PCB	Trou traversant
Méthode de terminaison sur carte PC	Trou traversant-Press-Fit	Verrouillage de carte	Avec/Sans verrouillage de carte
Matériau du boîtier	Polyester PBT	Couleur du boîtier	Noir
Température du matériau du boîtier	Standard	Classement d'inflammabilité UL	UL 94V-0

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 3

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 4

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 5

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 6

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 7

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 8

RJ45 prise Ethernet 100 Mbps module 8P8C avec une surface de fenêtre compacte DGKYD5A11B048AA1A8DMZ 9

Alimentation par Ethernet ou PoE décrit l'un des plusieurs normes ou ad hoc systèmes qui transmettent l'énergie électrique ainsi que les données sur câblage Ethernet à paires torsadées . Cela permet à un seul câble de fournir à la fois une connexion de données et une alimentation électrique à des appareils tels que points d'accès sans fil, caméras IP, et téléphones VoIP.

Il existe plusieurs techniques courantes pour transmettre l'alimentation sur le câblage Ethernet. Deux d'entre elles ont été normalisées par IEEE 802.3 depuis 2003. Ces normes sont connues sous le nom de Alternative A et Alternative B. Pour 10BASE-T et 100BASE-TX, seules deux des quatre paires de signaux dans un câble Cat 5 typique sont utilisées. Alternative B sépare les conducteurs de données et d'alimentation, ce qui facilite le dépannage. Il utilise également pleinement les quatre paires torsadées d'un câble Cat 5 typique. La tension positive circule le long des broches 4 et 5, et la négative le long des broches 7 et 8.
