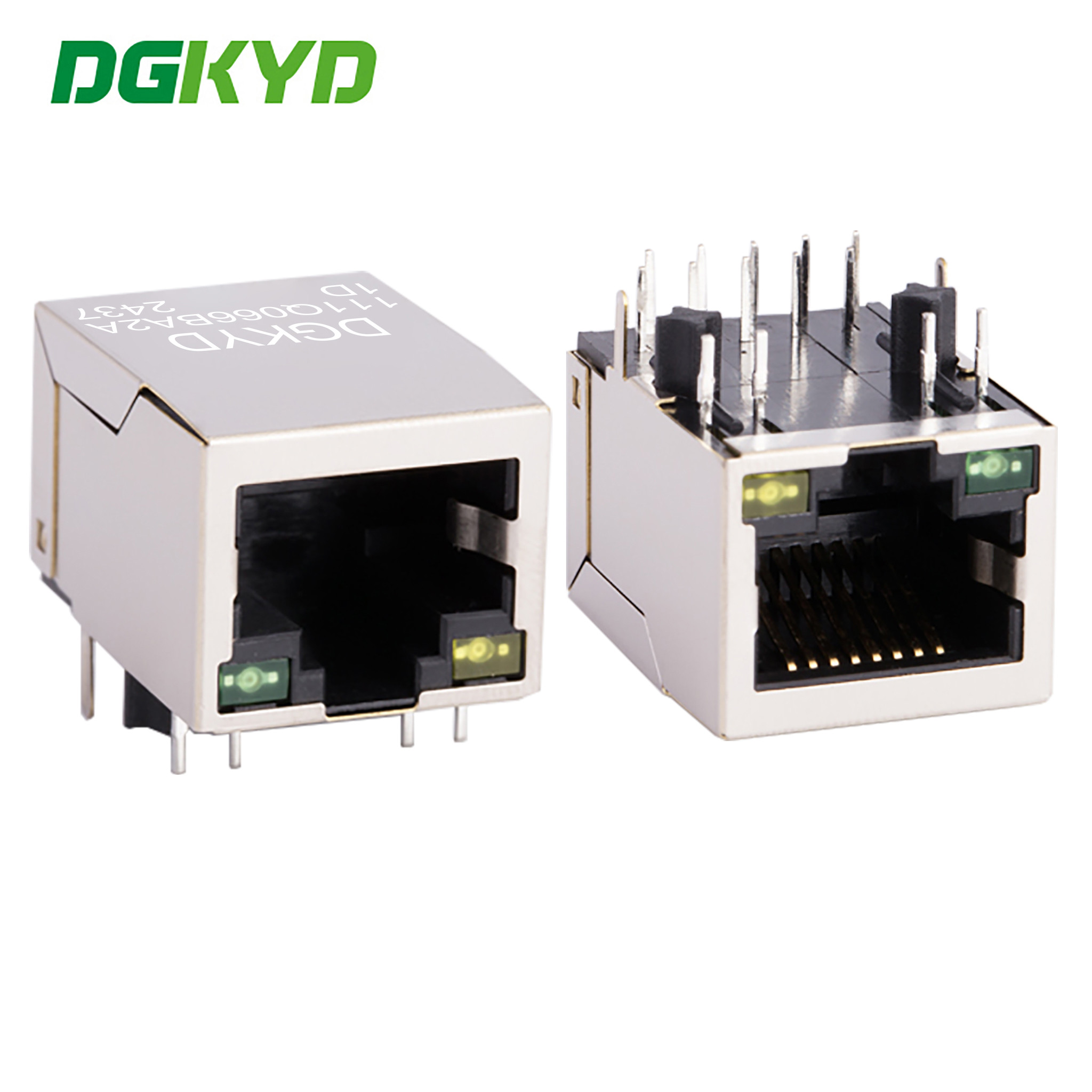

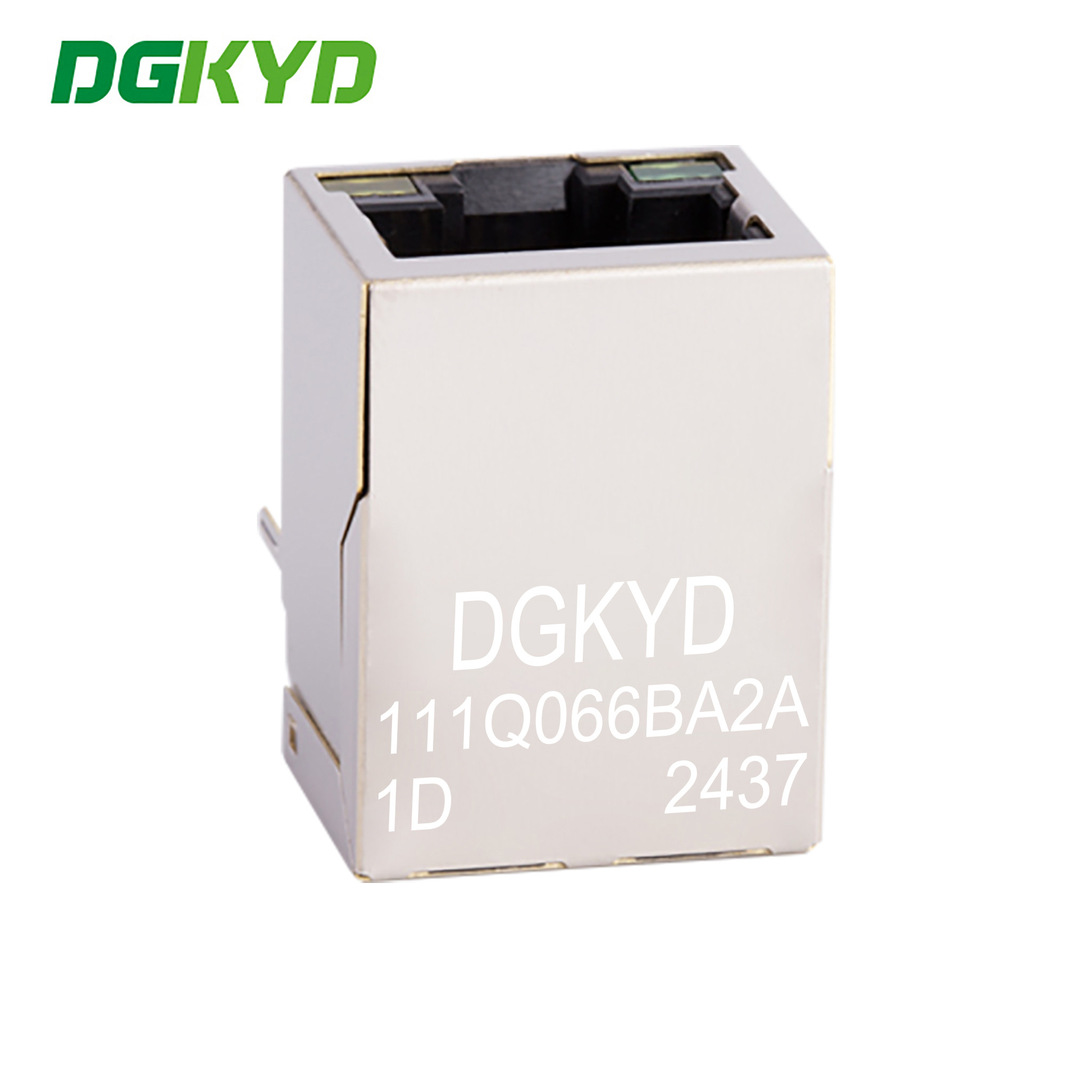

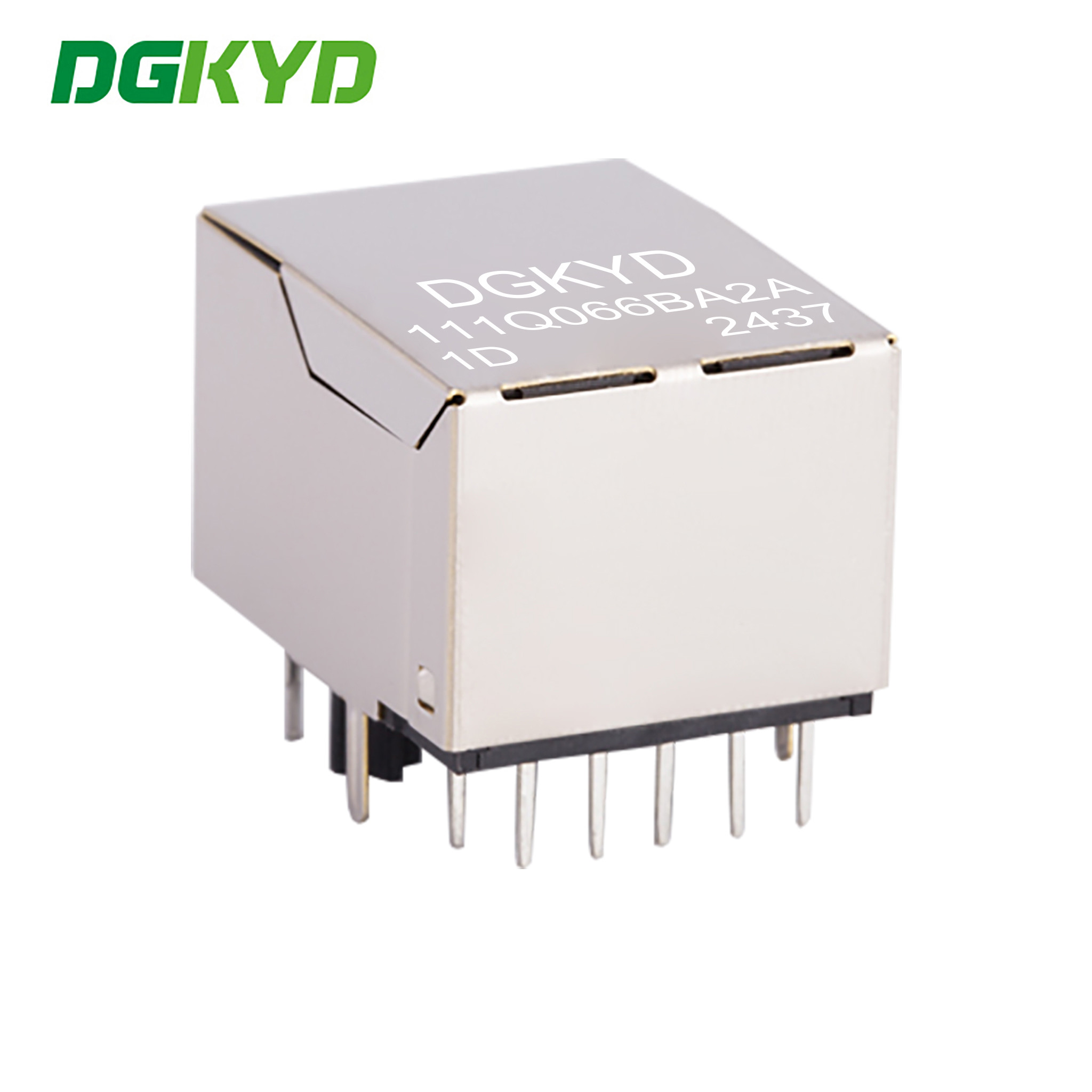

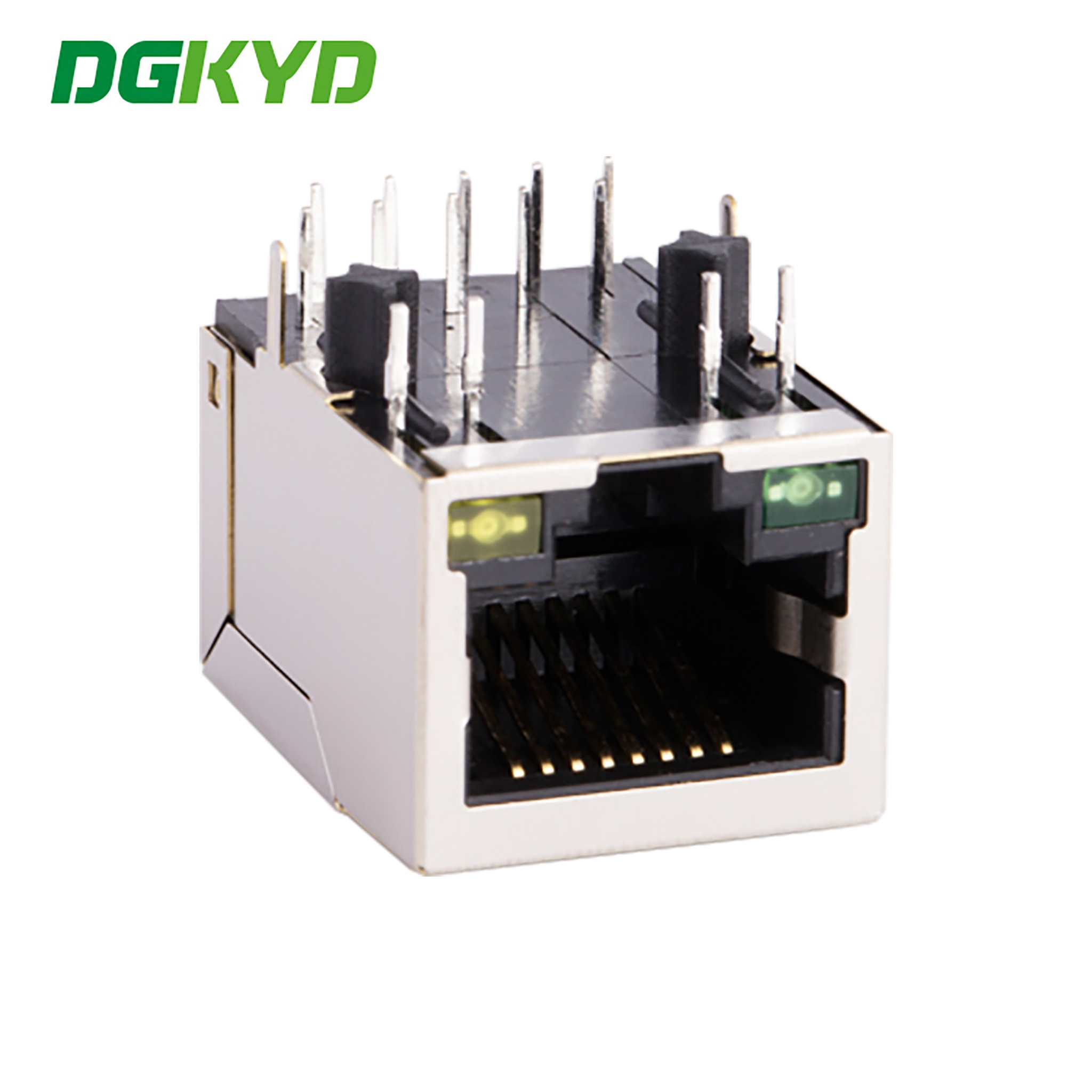

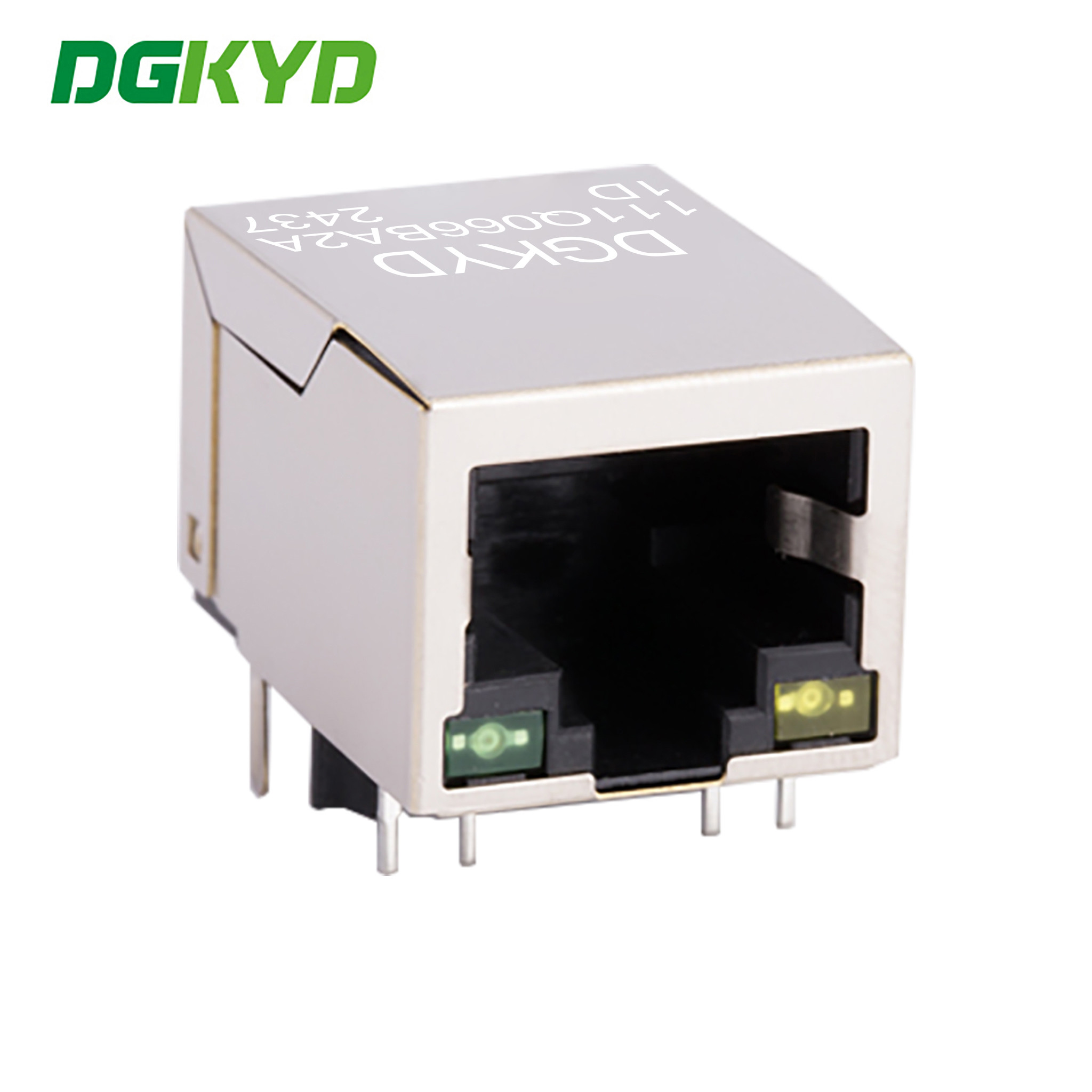

DGKYD111Q066BA2A1D 10/100 BASE-TX a filtré le connecteur protégé par IMMERSION intégré de PIN de LED 10

Quantité de commande min : Négociation Prix : Please contact us to get the latest price.
Détails d'emballage : 1080Tray dans le carton Délai de livraison : 10 jours
Conditions de paiement : T/T, D/P, D/A, L/C, Western Union, MoneyGram Capacité d'approvisionnement : 100K PCs/jour
Lieu d'origine: Dongguan de la Chine Nom de marque: DGKYD
Certification: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Numéro de modèle: DGKYD111Q066BA2A1D

Détail Infomation

Type de produit: RJ45 Méthode d'encapsulation: Paquet intégré simple
Style de bâti de carte PCB: IMMERSION Forme: Rectangle
Bouclier: Laiton Nombre de goupilles: 10
Nombre de noyaux: 8 Dimension (millimètres): 16* 21.1*13.45
Placage à l'or sur des goupilles de contact: 6U Température de fonctionnement: - ℃ 40 | ℃ 85
Température de stockage: - ℃ 40 | ℃ 85
Surligner:

Connecteur protégé par IMMERSION de 10 bornes

,

10/100 BASE-TX RJ45 a protégé le connecteur

,

rectangle RJ45 Jack modulaire

Description de produit

DGKYD111Q066BA2A1D Jack modulaire 10/100 BASE-TX a filtré le connecteur protégé par IMMERSION intégré de LED 10PIN

Nos forces :

Type d'interface : application principale en cristal : Ethernet 10/100/1000BASE-T

Type : Le RJ45 a construit dans le magnetics

Fréquence fonctionnante : caractéristique à haute fréquence : filtrage, anti-parasitage

La température fonctionnante : - 40 ℃ - ℃ 85

Température de stockage : - 40 ℃ - ℃ 85

Soudure sans plomb : ℃ jusqu'à 265 de soudure de taille de vague



RJ45 pleine série d'accessoires de circuit intégré, approvisionnement direct de fabricant de connecteur du réseau RJ45

1. Mode d'affaires : Fabricant

2. Délai de livraison : sur la livraison de temps, environ deux semaines.

3. Spéc. pour des choix : Jaune du voyant de signalisation de LED LED (vert, rouge, d'orange, bleue, bicolore)

Bouclier avec des doigts d'IEM ou pas

rapport de bobine de noyau d'aimant

diversification de circuit de magnetics facultative

placage à l'or de contact (FU, 3U, 6U, 15u, 30U, 50U)

matériel de logement en plastique (PBT, PA46, PA9T, LCP)

4. Les propriétés électriques des produits répondent aux standards de l'industrie, l'aspect et les propriétés mécaniques répondent aux dimensions d'aspect, aux standards de l'industrie de fabrication mécaniques, et aux normes de protection de l'environnement. Votre satisfaction est le but de notre service !



Paramètres d'optimisation du traitement :

1. Appliqué à l'Ethernet, rapport de bobine : 1CT : 1CT

2. Rassemblement IEEE 802,3 et norme 3,263 de la norme ANSI X

3. Inductance de circuit ouvert (LCO) : 350uH (MINUTE) @ 100kHz, 0.1VRMS avec la polarisation de C.C 8Ma

4. Processus de soudure de vague de la réunion maximum de 265 ℃ les conditions de la norme d'UE ROHS

5. Tension de tenue : 2250VDC 1mA maximum, 60s

6.Impedance : 100 ohms

7. L'interface RJ45 répond à des normes de la FCC 68,5

8. Résistance de C.C : 1,5 Ω



Paramètres

Numéro de la pièce

DGKYD111Q066BA2A1D

Marque DGKYD/OEM/ODM
Point d'origine Guangdong de la Chine Certification RoHS/CE/FCC/CE/ISO9001/ISO14001
Type de produit   Connecteur-modulaire Style de connecteur Jack
Jack Type RJ45 Type   de connecteur Jack modulaire
Style de verrou Norme Verrou Étiquette-vers le bas
Filtre Avec le filtre Option de LED Avec la LED
Couleur de LED L-Green/R-Yellow Arrêts de panneau Avec des arrêts de panneau
Protégé Oui S'applique au   Carte électronique
Vitesse de représentation 10/100/1000 BASE-T/TX Approprié au type de soudure Reflowsolding (alternative).
  gauche de configuration  Ports simples Nombre de   de positions 10
Jack Configuration 1X1 Terminaux par port 8
Matériel de bouclier Alliage de cuivre plaqué d'avance avec du nickel   d'orientation de support de carte PCB Entrée latérale (à angle droit)
  de accouplement de matériel d'électrodéposition de région de contact Or 6u/15u/30u/50u   de matière première de contact Bronze de phosphore
  matériel de dépôt par contact de queue de soudure Étain-avance au-dessus de nickel Carte PCB montant le   de style Par le trou
Méthode d'arrêt au   de carte de circuit imprimé Par le Trou-Presse-ajustement Serrure de conseil Avec/sans serrure de conseil
Logement du   matériel Polyester de PBT Logement de la couleur Noir
Logement de la température matérielle de   Norme   d'estimation d'inflammabilité d'UL UL 94V-0

Dessins

DGKYD111Q066BA2A1D 10/100 BASE-TX a filtré le connecteur protégé par IMMERSION intégré de PIN de LED 10 0DGKYD111Q066BA2A1D 10/100 BASE-TX a filtré le connecteur protégé par IMMERSION intégré de PIN de LED 10 1DGKYD111Q066BA2A1D 10/100 BASE-TX a filtré le connecteur protégé par IMMERSION intégré de PIN de LED 10 2
